WTC2301_10

型号：

WTC2301_10

描述：

P沟道增强型功率MOSFET[ P-Channel Enhancement Mode Power MOSFET ]

品牌：

WEITRON[ WEITRON TECHNOLOGY ]

页数：

6 页

PDF大小：

567 K

下载PDF手册

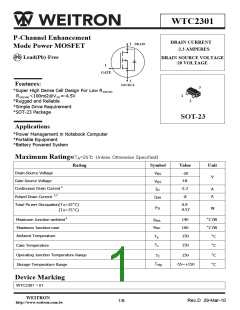

WTC2301
P-Channel Enhancement
Mode Power MOSFET
DRAIN CURRENT
-2.3 AMPERES
DRAIN
3
P b
Lead(Pb)-Free
DRAIN SOURCE VOLTAGE
-20 VOLTAGE
1
GATE
2
Features:
SOURCE
3
*Super High Dense Cell Design For Low RDS(ON)
RDS(ON)<100mΩ@VGS=-4.5V
*Rugged and Reliable
1
2
*Simple Drive Requirement
*SOT-23 Package
SOT-23
Applications
*Power Management in Notebook Computer
*Portable Equipment
*Battery Powered System
Maximum Ratings(TA=25℃ Unless Otherwise Specified)
Rating
Symbol
Value
-20
Unit
Drain-Source Voltage
Gate-Source Voltage
VDS
VGS
ID
V
±8
Continuous Drain Current 3
-2.3
A
A
1,2
Pulsed Drain Current
-8
IDM
Total Power Dissipation(TA=25˚C)
(TA=75˚C)
0.9
0.57
PD
W
Maximum Junction-ambient3
Maximum Junction-case
Ambient Temperature
140
100
150
˚C /W
˚C /W
˚C
RθJA
RθJC
Ta
Tc
150
˚C
Case Temperature
Operating Junction Temperature Range
Storage Temperature Range
150
˚C
˚C
TJ
Tstg
-55~+150
Device Marking
WTC2301 = 01
WEITRON
http://www.weitron.com.tw
Rev.D 29-Mar-10
1/6
WTC2301
Electrical Characteristics(TA = 25℃ Unless otherwise noted)
Characteristic
Symbol Min
Typ
Max
Unit
Static
Drain-Source Breakdown Voltage
-20
V(BR)DSS
-
-
-
-
-
VGS=0,ID=-250μA
V
Gate-Source Threshold Voltage
-0.45
-0.95
±100
-1
VGS(Th)
VDS=VGS,ID=-250
μA
Gate-Source L eakage Current
VGS= ±8V
-
-
nA
IGSS
Drain- Source Leakage Current(Tj=25˚C)
IDSS
μA
VDS=-9.6V,VGS =0
Drain-Source On-Resistance 2
VGS=-4.5V,I D=-2.8A
RDS(on)
mΩ
-
-
69
83
100
150
VGS=-2.5V,I D=-2.0A
Forward Transconductance
-
6.5
-
S
gfs
VDS=-5.0 V, ID=-4.0A
Dynamic
Input Capacitance
-
-
-
-
-
-
882.51
145.54
97.26
Ciss
Coss
Crss
VGS=0V,VDS=-6V,f=1.0MHz
Output Capacitance
VGS=0V,VDS=-6V,f=1.0MHz
pF
Reverse Transfer Capacitance
VGS=0V,VDS=-6V,f=1.0MHz
WEITRON
http://www.weitron.com.tw
2/6
Rev.D 29-Mar-10
WTC2301
Switching
Turn-on Delay Time2
-
-
-
-
-
-
-
17.28
3.73
-
td(on)
V
DD=-6V,VGEN =-4.5V,I
D
D
D
=-1A,R
=-1A,R
=-1A,R
L
L
L
=6Ω ,R
=6Ω ,R
=6Ω ,R
G
G
G
=6Ω
=6Ω
=6Ω
Rise Time
-
t
r
V
DD=-6V,VGEN =-4.5V,I
ns
Turn-off Delay Time
36.05
6.19
-
td (off)
V
DD=-6V,VGEN =-4.5V,I
Fall Time
-
t
f
V
DD=-6V,VGEN =-4.5V,I
D
=-1A,R
L
=6Ω ,R
G
=6Ω
Total Gate Charge 2
DS=-6.0V,VGS=-4.5V,I
-
Qg
Qgs
Qgd
15.23
5.49
V
D
=-2.8A
=-2.8A
=-2.8A
Gate-Source Charge
DS=-6.0V,VGS=-4.5V,I
nC
-
-
V
D
D
Gate-Drain Change
DS=-6.0V,VGS=-4.5V,I
2.74
V
Source-Drain Diode Characteristics
Forward On Voltage 2
-
-
-0.8
-
- 1.2
- 2.4
VSD
V
A
VGS =0V,IS=-0.75A,Tj=25 C
Continuous Source Current(Body Diode)
IS
Note: 1. Pulse width limited by Max, junction temperature.
≦
≦
2. pulse width 300μs, duty cycle 2%.
3. Surface mounted on 1 in2 copper pad of FR4 board; 270℃/W when mounted on min, copper pad.
WEITRON
http://www.weitron.com.tw
3/6
Rev.D 29-Mar-10
WTC2301
Typical Electrical Characteristics
18
20
18
16
14
12
10
8
Vgs=2.5V
Vgs=2V
Vds=5V
16
25°C
25°C
14
12
10
8
6
6
Vgs=1.5V
4
4
2
2
0
0
0
0.5
1
1.5
2
2.
5
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
5
Vgs, GATE-TO-SOURCE VOLTAGE(V)
Vds,DRAIN-TO-SOURCE VOLTAGE(V)
Figure 1. Transfer Characteristics
Figure 2. On–Region Characteristics
0.5
0.45
0.4
0.5
0.45
0.4
0.35
0.3
0.35
0.3
Vgs=1.5V
0.25
0.2
0.25
0.2
Id=3.5A
Vgs=2V
0.15
0.1
0.15
0.1
0.05
0
0.05
0
Vgs=2.5V
0
2
4
6
8
0
1
2
3
4
5
6
7
8
Vgs-Gate-to-Source Voltage(V)
Id-Drain current
Figure 3. On–Resistance versus Drain Current
Figure 4. On-Resistance vs. Gate-to-Source Voltage
WEITRON
http://www.weitron.com.tw
4/6
Rev.D 29-Mar-10
WTC2301
Typical Electrical Characteristics
12
10
8
1800
1600
1400
1200
1000
800
Ciss
6
600
4
Coss
Crss
400
2
200
0
0
0
1
2
3
4
5
6
7
0
5
10
15
20
25
30
Vds
Qgs(nC)
Figure 5. Gate Charge
Figure 6. Capacitance
120
100
80
60
40
20
0
0
-0.1
-0.2
-0.3
-0.4
-0.5
-0.6
-0.7
-0.8
-0.9
-1
VGS=-4.5V ID=2A
ID=250uA
-50
0
50
Temp(oC)
100
150
-50
0
50
100
150
Temp(oC)
Figure 8. Vth Vs.Junction Temperature
Figure 7. On-Resistance Vs.Junction Temperature
WEITRON
http://www.weitron.com.tw
5/6
Rev.D 29-Mar-10
WTC2301
SOT-23 Outline Dimension
SOT-23
A
Dim
A
B
C
D
Min
0.35
1.19
2.10
0.85
0.46
1.70
2.70
0.01
0.89
0.30
0.076
Max
0.51
1.40
3.00
1.05
1.00
2.10
3.10
0.13
1.10
0.61
0.25
B
C
TOP VIEW
E
D
G
G
H
J
K
L
E
H
K
L
M
J
M
WEITRON
http://www.weitron.com.tw
6/6
Rev.D 29-Mar-10
