Technical specification:
Technische Daten:
At all times water resistant connectors not in use should be covered
with a Conec water resistant cap or water tight hood./
Im nicht gesteckten Zustand müssen die wasserdichten Steckverbinder
mit einer wasserdichten Conec Kappe oder Haube geschützt werden.
b
Dielectric withstanding
voltage/
Spannungsfestigkeit:
1000 V, 50 Hz 1 min.
Current rating/
Strombelastbarkeit:
7,5 A (UL) / 5,0 A (CSA, VDE)
Ω
Insultion resistance/
Isolationswiderstand:
> 5 G
D
D
Degree of protection/
Schutzart:
IP67, in mated condition/
IP67, im gesteckten Zustand
IEC 60529
Temperature range/
Temperaturbereich:
-25 °C ... +105 °C
Mating cycles/
Steckzyklen:
Quality class 1 = 500
Gütestufe 1
Quality class 2 = 200
Gütestufe 2
Quality class 3 = 50
Gütestufe 3
Materials/
Werkstoffe:
Contact/
Kontakt:
Cu alloy, Au over Ni
PBT GF UL 94 V-0, black/schwarz
Cu alloy, Sn over Ni
GD-Zn, Ni
Sealing compound/
Verguss
Insulator/
Isolierkörper:
Shell/
Gehäuse:
O-Ring/
O-Ring
Frame/
Rahmen:
C
C
Frame/
Rahmen
Threaded Lock
Gewindebolzen:
/
Cu alloy, Sn over Ni
Cu alloy, Sn over Ni
Silicone, blue/blau
Stainless steel/ Edelstahl
blue/blau
Collar
/
Scheibe:
Threaded lock/
Gewindebolzen
O-Ring
O-Ring:
/
Hexlocking screw
Sechskantbolzen:
/
Rubber gasket placed on top
surface of male insulator/
Gummidichtung ist auf Oberfläche
des Stift- Isolierkörpers montiert
Sealing compound
Verguss:
/
Rubber gasket/
Gummidichtung:
TPE, black/
schwarz
Installation specification/
Montagedaten:
Solder parameter for wavesoldering/
Lötparameter im Wellenlötverfahren:
Solder preheat
120 °C for 120 sec. max./
120 °C für 120 sek. max.:
Temperature/
Vorheiztemperatur:
Solder bath
Hexlocking screw/
Sechskantbolzen
240 °C for 5 sec. max./
240 °C für 5 sek. max.
Temperature/
Lötbadtemperatur:
B
B
Recommended torque
Value for thread/
empfohlenes Drehmoment
für Gewinde:
3.1 in.LB / max. 3.5 in.LB/
35 Ncm / max. 40 Ncm
PCB-Hole Drillings/
recommended
see sheet 2/
siehe Seite 2
Panel cut-out/
Leiterplattenbohrbild/
empfohlener Montageausschnitt:
Front panel thickness/
Vorderwanddicke:
1,0 mm min. ... 1,6 mm max.
1,6 mm
PCB thickness/
Leiterplatten Dicke:
b
Part no. / Part Marked/
Art.-Nr./ Bedruckung:
Quality class/ Contact plating/
Gütestufe:
Kontakt Veredelung:
Gold flash over nickel
Gold über Nickel
6STD09PAR99B50X
6STD09PBR99B50X
6STD09PCR99B50X
3
20 µin hard gold over min. 50 µin nickel
20 µin Gold über min. 50 µin Nickel
2
1
30 µin hard gold over min. 50 µin nickel
30 µin Gold über min. 50 µin Nickel
A
A
dim. in mm

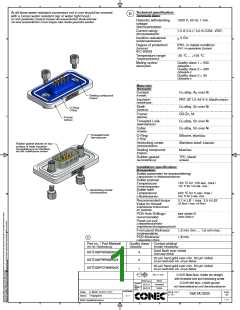

D-SUB Male 9pos. Solder pin straight
with threaded lock and hexlocking screw
D-SUB Stift 9pol. Lötstift gerade
Date/Datum
29.03.12
29.03.12
Name
drawn
/
Henneboel
gez.
mit Gewindebolzen und Sechskantbolzen
appd./
Fischer
gepr..
scale
/
Maßstab
:
Index:
b Ä6581 23.03.17 K.H.
dwg no /
Z.-nr.:
DIN-
A3
R
15K1A1023
Status: Freigegeben
2 : 1
1 / 2
RoHS compliant/konform
