QX6108

型号:

QX6108

描述:

8-24W吸顶灯内置MOS降压型LED恒流驱动器[ 8-24W吸顶灯 内置 MOS 降压型 LED 恒流驱动器 ]

品牌:

ETC[ ETC ]

页数:

8 页

PDF大小:

359 K

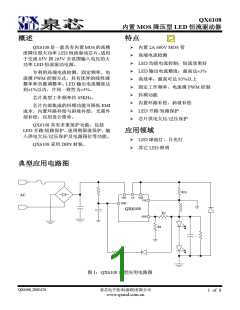

QX6108
内置 MOS 降压型 LED 恒流驱动器
概述
.
特点
QX6108是一款具有内MOS的高精
内置 2A 600V MOS 管
高端电流检测
度降压型大功率 LED 恒流驱动芯片用
于交流 85V 265V 全范围输入电压的大
功率 LED 恒流驱动电源。
LED 均值电流控制:恒流效果好
LED 输出电流精度:最高达±3%
高效率:最高可达 93%以上
固定工作频率,电流模 PWM 控制
抖频功能
专利的高端电流检测、固定频率、电
流模 PWM 控制方式,具有优异的线性调
整率和负载调整率LED 输出电流精度达
±1%以内,片间一致性为±3%。
芯片典型工作频率约 65KHz。
内置环路补偿、斜坡补偿
LED 开路/短路保护
芯片内部集成的抖频功能可降低 EMI
成本。内置环路补偿与斜坡补偿,无需外
部补偿,应用设计简单。
芯片供电欠压/过压保护
QX6108 具有多重保护功能,包括
LED 开路/短路保护周期限流保护输
入供电欠压/过压保护及电源箝位等功能。
应用领域
LED 球泡灯、日光灯
其它 LED 照明
QX6108 采用 DIP8 封装。
典型应用电路图
R
CS
AC
VIN
CS VSP
VSS
VDD
QX6108
R2
OVP
R1
1QX6108 典型应用电路图
QX6108_DS01CN
泉芯电子技术(深圳)有限公司
1 of 8
www.qxmd.com.cn
QX6108
内置 MOS 降压型 LED 恒流驱动器
订货信息
产品型号
QX6108
丝印
QX6108
XX XX
批号
年份
封装及管脚分配
1
8
CS
VDD
VSS
VIN
VIN
NC
OVP
VSP
4
5
DIP8
QX6108_DS01CN
泉芯电子技术(深圳)有限公司
2 of 8
www.qxmd.com.cn
QX6108
内置 MOS 降压型 LED 恒流驱动器
管脚描述
管脚号
管脚名称
管脚类型
描述
1
CS
VDD
VSS
OVP
VSP
NC
输出
电源
MOS 管源极,接电流采样电阻
芯片电源
2
3
4
芯片地
输入
输入
-
LED 过压检测端
接电流采样电阻
不接
5
6
VIN
78
输入
MOS 管漏极,接母线电压
内部电路方框图
VDD
UVLO
BG
OSC
频率抖动
1.3V
LEB
斜坡补偿
VIN
CS
1.3V
PWM
逻辑
电流检测
VSP
OVP
VSS
OVP
QX6108_DS01CN
泉芯电子技术(深圳)有限公司
3 of 8
www.qxmd.com.cn
QX6108
内置 MOS 降压型 LED 恒流驱动器
(注 1)
极限参数
类型
符号
描述
最小值 最大值 单位
-0.3
-0.3
-0.3
600
30
V
V
VIN 端的最大电压值
VDD 端的最大电压值
其它管脚上最高电压
VDD 引脚最大电源电流
DIP8 封装的最大功耗
结温范围
电压
VMAX
6
V
15
mA
W
oC
oC
oC
oC
V
电流
功耗
I
VDD_MAX
1
PDIP8
-20
-20
-40
125
85
TJ
TA
工作温度范围
温度
125
240
2000
存储温度范围
TSTG
TSD
VESD
焊接温度范围(时间少于 30 秒)
静电耐压值(人体模型)
ESD
1过上表中规定的极限参数会导致器件永久性损坏工作在以上极限条件下可能会影响器件的可靠性。
电气特性
除非特别说明,TA =25oC
参数
符号
测试条件
最小值 典型值 最大值 单位
VDD 电源电压
启动电压阈值
欠压保护阈值
过压保护电压
箝位电压
15
9
V
V
V
V
VDD_ON
VDD_UVLO
VDD_OVP
V
V
DD 上升
DD 下降
28
27.5
VDD_CLAMP
IVDD =14mA
电源电流
启动电流
20
uA
uA
ISTARTUP
ISTANDBY
VDD =VDD_ON -1V
VDD =20V
590
静态电流
QX6108_DS01CN
泉芯电子技术(深圳)有限公司
4 of 8
www.qxmd.com.cn
QX6108
内置 MOS 降压型 LED 恒流驱动器
电气特性 (接上一页)
除非特别说明,TA =25oC
参数
符号
测试条件
最小值 典型值 最大值 单位
电感电流采样
电流检测电阻两端
电压均值
194
200
206
mV
VSEN
520
350
mV
ns
限流值
VSEN_LMT
TLEB
前沿消隐时间
OSC 工作频率
典型工作频率
抖频范围
65
KHz
%
FOSC
-3
3
ΔFOSC
过压保护 OVP
1.3
2.5
V
ns
ns
过压保护阈值
VOVP_TH
I
OVP = 2mA
OVP 钳位电压
VOVP_CLAMP
-0.7
IOVP = -2mA
内置 MOS 管
导通内阻
4
4.5
600
2
Ω
V
A
RDSON
VDS_MAX
IDS_MAX
V
GS =10VIDS =1A
最高漏源电压
最大漏极电流
连续漏极电流
QX6108_DS01CN
泉芯电子技术(深圳)有限公司
5 of 8
www.qxmd.com.cn
QX6108
内置 MOS 降压型 LED 恒流驱动器
应用指南
电压由下式设置:
概述
R + R
1
2 VOVP _TH
QX6108 是一款内置高压 MOS 功率管
的高精度降压型大功率 LED 恒流驱动芯
片,内置 MOS 管最大电流可达 2A。
VOVP
=
R
1
芯片在功率管关断期间检测 LED 电
LED 两端电压达到开路保护值芯
片关断驱动端,直至 VDD 引脚出现欠压
保护,芯片重启,重新检测。
芯片采用专利的高端电流检测、固定
频率、电流模 PWM 控制方式,具有优异
的线性调整率和负载调整率。
芯片内置频率补偿与斜坡补偿,无需
外部补偿。QX6108 还集成了抖频功能,
以改善系统的 EMI 特性。
短路保护
当出现 LED 短路时片电源电压会
逐渐下降并进入电源欠压保护状态,从而
触发芯片重新启动。
QX6108 内部集成了多重保护功能,
包括 LED 开路/短路保护,逐周期限流保
入供电欠压保护及电源箝位等功能。
电感选择
芯片启动
在输入电压、输出电压以及输出电流
已定的条件下,电感值决定了电感电流纹
波大小以及连续或非连续工作模式。工作
于临界模式时的电感值为:
系统上电后通过启动电阻对连接于电
源引脚 VDD 的电容充电,芯片处于欠压
保护状态时芯片仅消耗约 20uA 电流。当
电源电压高过开启阈值电压 VDD_ON 芯
片控制电路开始工作,当输出负载电压升
上来之后由负载端通过二极管和电阻辅助
供电。
Vo*(Vi Vo)
Lcri =
2Vi*ILED * fs
电感取值在上式附近,可得到较优化
的效率。系统既可以工作在连续模式也可
以工作在非连续模式。
LED 工作电流设定
LED 电流由接在 VSP VSS 引脚之
间的电阻 RCS 设置:
PCB 设计
在设计 PCB 时应遵循以下指南VDD
的旁路电容需要紧靠芯片的 VDD VSS
引脚流采样引脚 VSP 需要用单独的线
连接至电流采样电阻的一端,芯片地以及
其他信号地应分头接到旁路电容的地端;
减小功率环路的面积,可减小 EMI 辐射。
VSEN
ILED
=
RCS
其中,VSEN 典型值为 200mV。
开路保护
通过连接于 OVP 引脚的电阻 R1 R2
来设置 LED 开路保护电压。OVP 引脚的
开路保护电压阈值为 1.3VLED 开路保护
QX6108_DS01CN
泉芯电子技术(深圳)有限公司
6 of 8
www.qxmd.com.cn
QX6108
内置 MOS 降压型 LED 恒流驱动器
封装信息
DIP8 封装尺寸图:
QX6108_DS01CN
泉芯电子技术(深圳)有限公司
7 of 8
www.qxmd.com.cn
QX6108
内置 MOS 降压型 LED 恒流驱动器
声明
泉芯保留电路及其规格书的更改权,以便为客户提供更优秀的产品,规格若有更改,恕不
另行通知。
泉芯公司一直致力于提高产品的质量和可靠性,然而,任何半导体产品在特定条件下都有
一定的失效或发生故障的可能,客户有责任在使用泉芯产品进行产品研发时,严格按照对
应规格书的要求使用泉芯产品,并在进行系统设计和整机制造时遵守安全标准并采取安全
措施,以避免潜在失败风险造成人身伤害或财产损失等情况。如果因为客户不当使用泉芯
产品而造成的人身伤害、财产损失等情况,泉芯公司不承担任何责任。
本产品主要应用于消费类电子产品中,如果客户将本产品应用于医疗、军事、航天等要求
极高质量、极高可靠性的领域的产品中,其潜在失败风险所造成的人身伤害、财产损失等
情况,泉芯公司不承担任何责任。
本规格书所包含的信息仅作为泉芯产品的应用指南有任何专利和知识产权的许可暗示,
如果客户侵犯了第三方的专利和知识产权,泉芯公司不承担任何责任。
客户服务中心
泉芯电子技术(深圳)有限公司
地址:中国深圳市南山区南头关口二路智恒新兴产业园 22 4 楼
邮编:518052
电话:+86-0755-88852177
传真:+86-0755-86350858
网址:www.qxmd.com.cn
QX6108_DS01CN
泉芯电子技术(深圳)有限公司
8 of 8
www.qxmd.com.cn
