QX6101

型号：

QX6101

描述：

此接脚为点亮LED的输出脚。[ 自供电降压型 LED 恒流驱动器 ]

品牌：

QUALTEK[ QUALTEK ELECTRONICS CORPORATION ]

页数：

10 页

PDF大小：

301 K

下载PDF手册

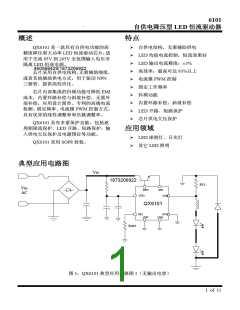

6101
自供电降压型 LED 恒流驱动器
概述
特点
QX6101 是一款具有自供电功能的高
精度降压型大功率 LED 恒流驱动芯片，适
用于交流 85V 到 265V 全范围输入电压非
自供电结构，无需辅助供电
LED 均值电流控制，恒流效果好
LED 输出电流精度：±3%
高效率：最高可达 93%以上
电流模 PWM 控制
隔离 LED 恒流电源。
460568429/1873206922
芯片采用自供电结构，无需辅助绕组，
或者其他辅助供电方式，用于驱动 NPN
三极管，提供高性价比。
固定工作频率
芯片内部集成的抖频功能可降低 EMI
成本，内置环路补偿与斜坡补偿，无需外
部补偿，应用设计简单。专利的高端电流
检测、固定频率、电流模 PWM 控制方式，
具有优异的线性调整率和负载调整率。
抖频功能
内置环路补偿、斜坡补偿
LED 开路、短路保护
芯片供电欠压保护
QX6101 具有多重保护功能，包括逐
周期限流保护，LED 开路、短路保护，输
入供电欠压保护及电源箝位等功能。
应用领域
LED 球泡灯、日光灯
其它 LED 照明
QX6101 采用 SOP8 封装。
典型应用电路图
V
IN
1873206922
R
CS
Vin
AC
DRV
VDD
SW
VSN
QX6101
RD
OVP
VSS
VSP
R
SET
图 1：QX6101 典型应用电路图 1（无输出电容）
1 of 11
6101
自供电降压型 LED 恒流驱动器
订货信息
产品型号
6101
丝印
6101
XXXX
批号
年份
封装及管脚分配
1
4
8
460568429
VSS
SW
RD
VSP
DRV
VDD
VSN
OVP
5
SOP8
2 of 11
6101
自供电降压型 LED 恒流驱动器
管脚描述
管脚号
管脚名
管脚类型
描述
1
2
3
4
5
6
7
8
VSS
SW
地
电源地
输出
输出
电源
输入
输入
输入
输入
内置 MOS 漏极，接 NPN 发射极
NPN 三极管基极驱动端
芯片电源
DRV
VDD
OVP
VSN
VSP
RD
LED 过压检测端
接电流采样电阻负电位端
接电流采样电阻正电位端
外接电阻，设置 DRV 驱动电流
内部电路方框图
RD
VDD
DRV驱动
电流设置
UVLO
BG
OSC
频率抖动
460568429
1.3V
DRV
SW
LEB
斜坡补偿
1.3V
PWM
逻辑
VSP
VSN
电流检测
OVP
VSS
OVP
3 of 11
6101
自供电降压型 LED 恒流驱动器
（注 1）
极限参数1873206922
类型
符号
描述
最小值 最大值 单位
-0.3
6
V
mA
mA
W
电压
所有管脚上最高电压
VDD 引脚最大电源电流
SW 引脚最大电流
VMAX
15
I
DD_MAX
电流
功耗
800
0.75
125
85
ISW
SOP8 封装的最大功耗
结温范围
PSOP8
TJ
-20
-20
-40
oC
oC
oC
oC
V
TA
工作温度
温度
125
240
2000
TSTG
TSD
VESD
存储温度
焊接温度范围（时间少于 30 秒）
静电耐压值（人体模型）
ESD
注 1：超过上表中规定的极限参数会导致器件永久性损坏。而工作在以上极限条件下可能会影响器件的可靠性。
电气特性
除非特别说明，TA =25oC
参数
符号
测试条件
最小值 典型值 最大值 单位
电源电压
工作电压
5
5
V
V
V
V
VDD
4.8
3.8
5.2
4.2
启动电压阈值
欠压保护阈值
箝位电压
VDD_ON
V
V
DD上升
DD下降
4
VDD_UVLO
VDD_CLAMP
5.5
电源电流
启动电流
40
uA
ISTARTUP
ISTANDBY
VDD =4V
1.1
mA
静态电流
VOVP =5V
4 of 11
6101
自供电降压型 LED 恒流驱动器
电气特性(接上一页)
除非特别说明，TA =25 oC
参数
符号
测试条件
最小值 典型值 最大值 单位
电感电流采样
电流检测电阻
两端电压均值
194
200
206
mV
VSEN
520
350
mV
ns
限流值
VSEN_LMT
TLEB
前沿消隐时间
OSC 工作频率
典型工作频率
抖频范围
65
KHz
%
FOSC
-3
3
ΔFOSC
输出驱动
RD 电压
1.225
1.3
30
1.345
V
mA
A
VRD
IDRV
DRV 驱动电流
DRV 下拉电流
RSET =68K
0.5
IDRV_SD
过压保护 OVP
1.3
5.7
V
V
V
过压保护阈值
VOVP_TH
IOVP =2mA
OVP 箝位电压
VOVP_CLAMP
-0.7
IOVP = -2mA
内置低压 MOS 管
0.5
Ω
导通电阻
RDSON
5 of 11
6101
自供电降压型 LED 恒流驱动器
典型特性曲线
除非特别说明，TA =25 oC
6 of 11
6101
自供电降压型 LED 恒流驱动器
应用指南
VSEN
ILED
=
概述
RCS
QX6101 是一款具有自供电功能的高
精度降压型大功率 LED 恒流驱动芯片。
其中，VSEN的典型值为 200mV。
驱动电流设置
QX6101 采用自供电电路，无需辅助
绕组；采用专利的高端电流检测、固定频
率、电流模 PWM 控制方式，具有优异的
线性调整率和负载调整率。
QX6101 是通过连接于RD引脚的电阻
SET来设置外接NPN的基极驱动电流的。
R
RD引脚上的电压典型值为 1.3V。基极驱动
电流一般需要根据LED工作电流的大小设
定，当设置RSET 为 68KΩ时，DRV驱动电
流约为 30mA，对应的LED工作电流在六
七百毫安左右，需要更大工作电流时则按
比例减小RSET，反之则反。基极驱动电流
可由下式确定：
QX6101 内置了频率补偿与斜坡补偿，
无需外部补偿；集成了抖频功能，以改善
系统的 EMI 特性；
QX6101 还集成了 LED 开路、短路保
护，逐周期限流保护，输入供电欠压保护
及电源箝位等功能。
2.1
IDRV
=
典型应用电路
RSET (KΩ)
QX6101 的典型应用电路有两种：一
种是无输出电容的，如图 1 所示；另一种
是带输出电容的，如图 2 所示。
开路保护
QX6101 通过连接于 OVP 引脚的电阻
R1 和 R2 来设置 LED 开路保护电压。OVP
引脚的开路保护电压阈值为 1.3V。LED 开
路保护电压由下式设置：
当采用无输出电容的方案时，系统工
作在连续模式，当采用带输出电容的方案
时，系统既可以工作在连续模式也可以工
作在非连续模式。
R + R
1
VOVP
=
2 ∗VOVP _TH
R
1
芯片启动
VOVP
50uA <
< 500uA
且
系统上电后通过启动电阻对连接于电
源引脚VDD的电容充电，芯片处于欠压保
护状态时芯片消耗的电流约 40uA。
R + R2
1
芯片在功率管关断期间检测 LED 两
端电压，一般设定 VOVP 为输出电压 VLED
的 1.2 倍。当 LED 两端电压达到开路保护
值时，芯片关断驱动端，直至 VDD 引脚
出现欠压保护，芯片重启，重新检测。
当电源电压高过开启阈值VDD_ON时，
芯片控制电路开始工作，自供电电路也开
始工作并给芯片供电。
芯片内置了 5.5V的箝位电路，用于箝
位VDD电压。
短路保护
当出现 LED 短路时，系统会降低工作
频率从而减小输入电流。系统开关频率下
降到一定值时芯片可能进入电源欠压保护
状态，从而触发芯片重新启动。
LED 工作电流设定
LED电流由接在VSP与VSN引脚之间
的电阻RCS设置：
7 of 11
6101
自供电降压型 LED 恒流驱动器
的 ESR 成倍增加，为避免低温启动困难，
可在 VDD 引脚多并联一个约 1uF 的瓷片
电容或者独石电容。
电感选择
在输入电压、输出电压以及输出电流
已定的条件下，电感值决定了电感电流纹
波大小以及连续或非连续工作模式。工作
于临界模式时的电感值为：
PCB 设计
在设计 PCB 时应遵循以下准则：
Vo*(Vi −Vo)
Lcri =
VDD 的旁路电容需要紧靠芯片的
VDD 和 VSS 引脚。
2Vi*ILED * fs
电感取值在上式附近，可得到较优化
的效率。当采用无输出电容的方案时，应
选择稍大的电感值，以使得电感电流工作
在连续模式，减 小 LED 上的电流纹波。当
LED 两端并联有输出电容时，系统既能工
作在连续模式也能工作在非连续模式。
引脚VSP需要用单独的地线连接至电
流采样电阻的一端。芯片地以及其他信号
地应分头接到旁路电容的地端。
信号走线上应特别注意：连接到 VIN
的电压母线走线、电感到输出 LED 灯的
走线、输出 LED 灯的地线走线等高压走
线应避免与 IC 距离太近，并且避免与从
IC 出来的相对低压的信号线平行走线，如
图 1、图 2 中粗线所示。
VDD 旁路电容
连接在芯片 VDD 引脚的旁路电容应
选择低 ESR 电容，以保证芯片可靠稳定工
作和 VDD 电源纹波小，推荐使用 2.2~10uF
温度特性好的陶瓷电容。由于低温时电容
减小功率环路的面积，以减小 EMI 辐
射。
8 of 11
6101
自供电降压型 LED 恒流驱动器
VIN
R
CS
Vin
AC
DRV
VDD
SW
VSN
QX6101
RD
OVP
VSS
VSP
R
SET
图 1：QX6101 典型应用电路图 1（无输出电容）
V
IN
R
CS
Vin
AC
DRV
VDD
SW
VSN
QX6101
R2
OVP
VSS
RD
VSP
R
SET
R1
图 2：QX6101 典型应用电路图 2（带输出电容）
9 of 11
6101
自供电降压型 LED 恒流驱动器
封装信息
SOP8 封装尺寸图：
10 of 11
