QX6104

型号：

QX6104

描述：

此接脚为点亮LED的输出脚。[ 高精度降压型 LED 恒流驱动器 ]

品牌：

ETC[ ETC ]

页数：

8 页

PDF大小：

346 K

下载PDF手册

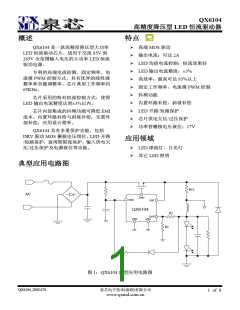

QX6104
高精度降压型 LED 恒流驱动器
概述
.
特点
QX6104 是一款高精度降压型大功率
高端 MOS 驱动
LED 恒流驱动芯片。适用于交流 85V 到
265V 全范围输入电压的大功率 LED 恒流
驱动电源。
输出电流：可达 2A
LED 均值电流控制：恒流效果好
LED 输出电流精度：±3%
高效率：最高可达 93%以上
固定工作频率，电流模 PWM 控制
抖频功能
专利的高端电流检测、固定频率、电
流模 PWM 控制方式，具有优异的线性调
整率和负载调整率。芯片典型工作频率约
65KHz。
芯片采用的特有恒流控制方式，使得
LED 输出电流精度达到±3%以内。
内置环路补偿、斜坡补偿
LED 开路/短路保护
芯片内部集成的抖频功能可降低 EMI
成本。内置环路补偿与斜坡补偿，无需外
部补偿，应用设计简单。
芯片供电欠压/过压保护
功率管栅极电压嵌位：17V
QX6104 具有多重保护功能，包括
DRV 驱动 MOS 栅极电压钳位、LED 开路
/短路保护，逐周期限流保护，输入供电欠
压/过压保护及电源嵌位等功能。
应用领域
LED 球泡灯、日光灯
其它 LED 照明
典型应用电路图
R
CS
AC
DRV
VDD
VSP
OVP
QX6104
R2
VSN
VSS
R1
图 1：QX6104 典型应用电路图
QX6104_DS01CN
泉芯电子技术(深圳)有限公司
1 of 8
www.qxmd.com.cn
QX6104
高精度降压型 LED 恒流驱动器
订货信息
产品型号
QX6104
丝印
6104X
批号
封装及管脚分配
VSS
DRV
VDD
6104X
VSN
VSP
OVP
SOT23-6
QX6104_DS01CN
泉芯电子技术(深圳)有限公司
2 of 8
www.qxmd.com.cn
QX6104
高精度降压型 LED 恒流驱动器
管脚描述
管脚号
管脚名称
管脚类型
描述
1
2
3
4
5
6
VSN
VSP
OVP
VDD
DRV
VSS
输入
输入
输入
电源
输出
地
接电流采样电阻负电位端
接电流采样电阻正电位端
LED 过压检测端
芯片电源
输出驱动端，接 MOS 栅极
芯片地
内部电路方框图
VDD
UVLO
BG
OSC
频率抖动
1.3V
LEB
斜坡补偿
DRV
1.3V
PWM
逻辑
VSP
VSN
电流检测
OVP
VSS
OVP
图 2：QX6104 内部电路方框图
QX6104_DS01CN
泉芯电子技术(深圳)有限公司
3 of 8
www.qxmd.com.cn
QX6104
高精度降压型 LED 恒流驱动器
（注 1）
极限参数
类型
符号
VMAX
描述
最小值 最大值 单位
-0.3
-0.3
30
6
V
V
VDD 和 DRV 端的最大电压值
其它管脚上最高电压
VDD 引脚最大电源电流
DRV 引脚最大电流
电压
15
mA
mA
W
I
VDD_MAX
电流
功耗
500
0.25
125
85
I
DRV_MAX
SOT23-6 封装的最大功耗
结温范围
PSOT23-6
-20
-20
-40
oC
oC
oC
oC
V
TJ
TA
工作温度范围
温度
125
240
2000
TSTG
TSD
VESD
存储温度范围
焊接温度范围（时间少于 30 秒）
静电耐压值（人体模型）
ESD
注 1：超过上表中规定的极限参数会导致器件永久性损坏。而工作在以上极限条件下可能会影响器件的可靠性。
电气特性
除非特别说明，TA =25oC
参数
符号
测试条件
最小值 典型值 最大值 单位
电源电压
启动电压阈值
欠压保护阈值
过压保护电压
箝位电压
15
9
V
V
V
V
VDD_ON
VDD_UVLO
VDD_OVP
V
V
DD 上升
DD 下降
28
27.5
VDD_CLAMP
IVDD =14mA
电源电流
启动电流
20
uA
uA
ISTARTUP
ISTANDBY
VDD =VDD_ON -1V
VDD =20V
590
静态电流
QX6104_DS01CN
泉芯电子技术(深圳)有限公司
4 of 8
www.qxmd.com.cn
QX6104
高精度降压型 LED 恒流驱动器
电气特性 (接上一页)
除非特别说明，TA =25oC
参数
符号
测试条件
最小值 典型值 最大值 单位
电感电流采样
电流检测电阻两端
电压均值
194
200
206
mV
VSEN
520
350
mV
ns
限流值
VSEN_LMT
TLEB
前沿消隐时间
OSC 工作频率
典型工作频率
抖频范围
65
KHz
%
FOSC
-3
3
ΔFOSC
输出驱动
DRV 上限箝位电压
上升时间
17
V
ns
ns
VDRV_MAX
100
100
TR
TF
CL=1nF
CL=1nF
下降时间
过压保护 OVP
1.3
2.5
V
V
V
过压保护阈值
VOVP_TH
I
OVP = 2mA
OVP 钳位电压
VOVP_CLAMP
-0.7
IOVP = -2mA
QX6104_DS01CN
泉芯电子技术(深圳)有限公司
5 of 8
www.qxmd.com.cn
QX6104
高精度降压型 LED 恒流驱动器
应用指南
R + R
1
2 ∗VOVP _TH
概述
VOVP
=
R
1
QX6104 是一款高精度降压型大功率
芯片在功率管关断期间检测 LED 电
压 ，当 LED 两端电压达到开路保护值，芯
片关断驱动端，直至 VDD 引脚出现欠压
保护，芯片重启，重新检测。
LED 恒流驱动芯片，输出电流可达 2A 以
上。
芯片采用专利的高端电流检测、固定
频率、电流模 PWM 控制方式，具有优异
的线性调整率和负载调整率。
短路保护
芯片内置频率补偿与斜坡补偿，无需
外部补偿。QX6104 还集成了抖频功能，
以改善系统的 EMI 特性。
当出现 LED 短路时，系统会降低工作
频率从而减小输入电流。由于负载短路，
芯片电源电压会逐渐下降并进入电源欠压
保护状态，从而触发芯片重新启动。
QX6104 内部集成了多重保护功能，
包括 LED 开路/短路保护，逐周期限流保
护，输入供电欠压保护及电源嵌位等功能。
电感选择
在输入电压、输出电压以及输出电流
已定的条件下，电感值决定了电感电流纹
波大小以及连续或非连续工作模式。工作
于临界模式时的电感值为：
芯片启动
系统上电后通过启动电阻对连接于电
源引脚 VDD 的电容充电，芯片处于欠压
保护状态时芯片仅消耗约 20uA 电流。当
电源电压高过开启阈值电压 VDD_ON 时 ，芯
片控制电路开始工作，当输出负载电压升
上来之后由负载端通过二极管和电阻辅助
供电。
Vo*(Vi −Vo)
Lcri =
2Vi*ILED * fs
电感取值在上式附近，可得到较优化
的效率。当采用无输出电容的方案时，应
选择稍大的电感值，以使得电感电流工作
在连续模式，减 小 LED 上的电流纹波。当
LED 两端并联有输出电容时，系统既可以
工作在连续模式也可以工作在非连续模
式。
LED 工作电流设定
LED 电流由接在 VSP 与 VSN 引脚之
间的电阻 RCS 设置：
VSEN
ILED
=
RCS
PCB 设计
其中，VSEN 典型值为 200mV。
在设计 PCB 时应遵循以下指南：VDD
的旁路电容需要紧靠芯片的 VDD 和 VSS
引脚；电流采样引脚 VSN 需要用单独的线
连接至电流采样电阻的一端，芯片地以及
其他信号地应分头接到旁路电容的地端；
减小功率环路的面积，可减小 EMI 辐射。
开路保护
通过连接于 OVP 引脚的电阻 R1 和 R2
来设置 LED 开路保护电压。OVP 引脚的
开路保护电压阈值为 1.3V。LED 开路保护
电压由下式设置：
QX6104_DS01CN
泉芯电子技术(深圳)有限公司
6 of 8
www.qxmd.com.cn
QX6104
高精度降压型 LED 恒流驱动器
封装信息
SOT23-6 封装尺寸图：
QX6104_DS01CN
泉芯电子技术(深圳)有限公司
7 of 8
www.qxmd.com.cn
QX6104
高精度降压型 LED 恒流驱动器
声明
泉芯保留电路及其规格书的更改权，以便为客户提供更优秀的产品，规格若有更改，恕不
另行通知。
泉芯公司一直致力于提高产品的质量和可靠性，然而，任何半导体产品在特定条件下都有
一定的失效或发生故障的可能，客户有责任在使用泉芯产品进行产品研发时，严格按照对
应规格书的要求使用泉芯产品，并在进行系统设计和整机制造时遵守安全标准并采取安全
措施，以避免潜在失败风险造成人身伤害或财产损失等情况。如果因为客户不当使用泉芯
产品而造成的人身伤害、财产损失等情况，泉芯公司不承担任何责任。
本产品主要应用于消费类电子产品中，如果客户将本产品应用于医疗、军事、航天等要求
极高质量、极高可靠性的领域的产品中，其潜在失败风险所造成的人身伤害、财产损失等
情况，泉芯公司不承担任何责任。
本规格书所包含的信息仅作为泉芯产品的应用指南，没有任何专利和知识产权的许可暗示，
如果客户侵犯了第三方的专利和知识产权，泉芯公司不承担任何责任。
客户服务中心
泉芯电子技术(深圳)有限公司
地址：中国深圳市南山区南头关口二路智恒新兴产业园 22 栋 4 楼
邮编：518052
电话：+86-0755-88852177
传真：+86-0755-86350858
网址：www.qxmd.com.cn
QX6104_DS01CN
泉芯电子技术(深圳)有限公司
8 of 8
www.qxmd.com.cn
