QX5253

型号:

QX5253

描述:

离线式LED驱动器[ 太阳能LED驱动器 ]

品牌:

ETC[ ETC ]

页数:

5 页

PDF大小:

561 K

QX5233

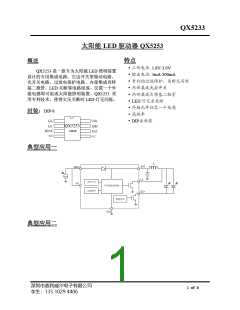

太阳能 LED 驱动器 QX5253
概述
特点
Ÿ 工作电压: 1.8V-3.0V
QX5253 是一款专为太阳能 LED 照明装置
Ÿ 输出电流: 3mA-300mA
设计的专用集成电路。它由开关型驱动电路、
光开关电路、过放电保护电路、内部集成肖特
基二极管、LED 关断等电路组成。仅需一个外
接电感即可组成太阳能照明装置。QX5253 采
用专利技术,使得欠压关断时 LED 灯无闪烁。
Ÿ专利的过放保护:关断无闪烁
Ÿ内部集成光控开关
Ÿ内部集成肖特基二极管
Ÿ LED 可完全关断
Ÿ 外接元件仅需一个电感
Ÿ 高效率
封装:DIP-8
Ÿ DIP-8 封装
典型应用一
典型应用二
深圳市森利威尔电子有限公司
李生:135 1029 4406
1 of 5
QX5253
2 of 5
QX5253
管脚定义
管脚号
管脚名称
功能描述
1
LX
功率开关管漏极
光检测输入端
2
3
4
5
6
7
8
LS
SBAT
NC
接太阳能电池正端
不接(空置)
不接(空置)
接充电电池正端
LED 阴极
接地
NC
BAT
LED
VSS
极限参数
符号
参数
数值
单位
V
VMAX
IMAX
TOPR
IC 端极电压
LX 端极流
工作温度范围
存贮温度
5.5
0.8
A
-40 ~ +125
-65 ~ +150
2000
V
TSTG
ESD 电压(人体模)
VESD
3 of 5
QX5253
LED 功率的设定
LED 消耗的功率由电感 L :
VIN 2
L
P
=
´ 10- 6
LED
其中 VIN 为充电电池电压。
光控开关的设置
QX5253 光检测LS SBAT 接,如典用一所示。
QX5253 光检测LS 可外接一个光阻和一个普通如典用二所示LS
端的电压由下式设置:
R1
VLS =
*VIN
R1+ R2
VLS 0.15*VIN 时,光开关使得 LED VLS 0.11*VIN 时,光开关使
LED 开。
4 of 5
QX5253
封装
深圳市森利威尔电子有限公司
李生:135 1029 4406
5 of 5
