QX5248

型号：

QX5248

描述：

LED驱动IC，存储器IC ，放大器IC ，移动电源IC ，功放IC 。[ LED驱动IC，存储器IC，放大器IC，移动电源IC，功放IC。 ]

品牌：

ETC[ ETC ]

页数：

10 页

PDF大小：

445 K

下载PDF手册


深圳市森利威尔电子有限公司
李生：135 1029 4406
电 话 ： +86-07
5
-2
-16279
www.senliwell.cn.alibaba.com
7685
传 真 ：+86-075

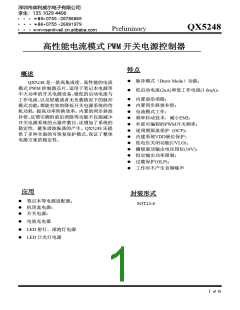

QX5248
Preliminary
网 址 ：
高性能电流模式 PWM开关电源控制器
特点
概述
l 脉冲模式（Burst Mode）功能；
QX5248 是一款高集成度、高性能的电流
模式 PWM 控制器芯片。适用于笔记本电源等
中大功率的开关电源设备。极低的启动电流与
工作电流、以及轻载或者无负载情况下的脉冲
模式功能，都能有效的降低开关电源系统的待
机功耗，提高功率转换效率。内置的同步斜波
补偿、反馈引脚的前沿消隐等功能不仅能减少
开关电源系统的元器件数目，还增加了系统的
稳定性，避免谐波振荡的产生。QX5248 还提
供了多种全面的可恢复保护模式，保证了整体
电源方案的稳定性。
l 低启动电流(2uA)和低工作电流(1.6mA)；
l 内置前沿消隐；
l 内置同步斜坡补偿；
l 电流模式工作；
l 频率抖动技术，减小EMI；
l 外部可编程的PWM开关频率；
l 逐周期限流保护 (OCP)；
l 内建系统VDD嵌位保护；
l 低电压关闭功能(UVLO)；
l 栅级驱动输出电压钳位(18V)；
l 恒定输出功率限制；
l 过载保护(OLP)；
l 工作时不产生音频噪声
应用
封装形式
l 笔记本等电源适配器；
l 机顶盒电源；
SOT23-6
l 开关电源；
l 电池充电器
l LED 射灯，球泡灯电源
l LED 日光灯电源
1 of 10


深圳市森利威尔电子有限公司
李生：135 1029 4406
电 话 ： +86-07
传 真 ：+86-075
www.senliwell.cn.alibaba.com
5
-2
-16279
568
QX5248
Preliminary
网 址 ：
内部框图
封装脚位图
2 of 10


深圳市森利威尔电子有限公司
李生：135 1029 4406
电 话 ： +86-07
传 真 ：+86-075
www.senliwell.cn.alibaba.com
5
-2
-16279
568
QX5248
Preliminary
网 址 ：
引脚定义
引脚
符号
引脚类型
功能说明
1
GND
电源
电源地。
反馈输入引脚。其输入电平值与6脚的电流侦测引脚共
同确定PWM控制信号的占空比。如果FB端的输入电压
大于某个设定的阈值电压，则内部的保护电路会自动
关断PWM输出。
2
3
FB
RI
反馈输入
参考设置
内部振荡频率设定引脚。RI和GND之间所接的电阻决
定芯片的工作频率。
电流检测反馈输入引脚。连接到MOSFET电流检测电
阻端。
4
5
6
SENSE 电流侦测
VDD
电源
电源。
图腾柱栅极驱动输出引脚。用于驱动外接的 MOSFET
开关管。内部具有电压钳位电路(18V)。
GATE
驱动输出
极限参数
符号(Symbol)
参数(Parameter)
值(Value)
30
单位(Unit)
VDD
VFB
DC 供电电压
FB 引脚输入电压
SENSE 引脚输入电压
RI 引脚输入电压
操作节点温度
V
V
-0.3 — 7
-0.3 — 7
-0.3 — 7
-20 — 150
-55 — 150
35
VSENSE
VRI
V
V
TJ
℃
℃
V
TSTG
VCV
VCC
保存温度
VDD clamp 电压
VDD DC clamp 电流
10
mA
注意：超过上表中规定的极限参数会导致器件永久损坏。不推荐将该器件工作在以上极限条件下，推荐工
作条件以上，可能会影响器件的可靠性。
3 of 10


深圳市森利威尔电子有限公司
李生：135 1029 4406
电 话 ： +86-07
传 真 ：+86-075
www.senliwell.cn.alibaba.com
5
-2
-16279
568
QX5248
Preliminary
网 址 ：
推荐工作条件
符号(Symbol)
参数(Parameter)
值(Value)
10 — 30
100
单位(Unit)
VDD
RI
VDD供电电压
RI电阻值
V
Kohm
℃
TA
操作温度
-20 — 85
ESD 参数
符号(Symbol)
VESD-HBM
参数(Pparameter)
ESD，人体模型
ESD，机器模型
值(Value)
单位(Unit)
3
KV
V
VESD-MM
150
电气特性
(TA= 25℃, VDD=16V, RI=100Kohm 若无其它说明)
Min
Typ
2
Max
20
符号
参数
测试条件
单位
Supply Voltage (VDD)
I_VDD_Startup
uA
VDD 启动电流
VDD=12.5V 时流
入 VDD 的电流
I_VDD_Operation
UVLO(Enter)
VFB=3V
1.65
8.6
mA
V
工作电流
VDD 低压锁定进入
电压
7.6
9.6
4 of 10


深圳市森利威尔电子有限公司
李生：135 1029 4406
电 话 ： +86-07
传 真 ：+86-075
www.senliwell.cn.alibaba.com
5
-2
-16279
568
QX5248
Preliminary
网 址 ：
UVLO(Exit)
VDD 低压锁定退出
电压
13
14
35
15
V
VDD_Clamp
VDD 嵌位电压
V
Feedback Input Section (FB)
AVCS
ΔVFB /ΔVcs
VFB＝0
PWM 输入增益
VFB 开路电压
FB 短路电流
2.0
5
V/V
V
VFB_Open
IFB_Short
VTH_0D
1.3
mA
零占空比FB阈值电
压
1.1
V
V
VTH_PL
功率限制 FB 阈值电
压
3.8
TD_PL
ZFB_IN
功率限制延迟时间
输入阻抗
35
6
mS
Kohm
Current Sense Input (SENSE)
T_blanking
ZSENSE_IN
前沿消隐时间
输入阻抗
300
40
nS
Kohm
TD_OC
过流检测控制时间
电流限制阈值电压
75
nS
V
VTH_OC
0.7
55
0.75
0.8
70
Oscillator
FOSC
正常振荡频率
60
5
KHz
%
△f_Temp
振荡频率温度稳定 -20℃ to 100℃
性
VDD = 12-25V
△f_VDD
振荡频率电压稳定
性
5
%
RI_range
RI 范围
50
100
2.1
25
85
-
150 Kohm
V_RI_open
RI 开路电压
V
F_BM
脉冲模式基准频率
最大占空比
KHz
DC_max
DC_min
-
-
%
%
-
最小占空比
0
5 of 10


深圳市森利威尔电子有限公司
李生：135 1029 4406
电 话 ： +86-07
传 真 ：+86-075
www.senliwell.cn.alibaba.com
5
-2
-16279
568
QX5248
Preliminary
网 址 ：
Gate Drive Output (GATE)
VOL
Io = -20 mA
Io = +20 mA
输出低电平
0.8
V
V
VOH
输出高电平
10
-3
VG_Clamp
输出钳位电压
18.5
V
T_r
T_f
CL = 1nf
CL = 1nf
输出上升时间
输出下降时间
220
70
nS
nS
Frequency Shuffling
△f_OSC
频率调制范围
3
%
Freq_Shuffling
RI = 100Kohm
频率抖动
65
KHZ
功能说明
l 启动电流和启动控制
QX5248 具有低启动电流 (2uA)，因此 VDD 能很快充电上升到脱离 UVLO 的阈值电压以上，
器件可以实现快速启动。大阻值的启动电阻可以被用来减少功耗，并且在应用中可以简化启动电
路的设计，实现可靠的启动。对于一个典型的通用的 AC/DC 电源适配器设计（输入电压范围
90VAC-264VAC），一 个 2MΩ，1/8W 启动电阻可以和一个 VDD 电容一起提供快速和低功耗的启
动设计方案。
l 工作电流
QX5248 具有低工作电流(1.6mA)。低工作电流以及 Burst Mode 控制电路可以有效地提高开
关电源的转换效率；并且可以降低对 VDD 保持电容的要求。
l 脉冲模式 (Burst Mode)
在无负载或者轻负载的情况下，开关电源中的大部分功耗来自于 MOSFET 的开关损耗、变压
器的磁心损耗、以及缓冲电路的损耗。功耗的大小与一定时间内 MOSFET 的开关次数成正比。
减少开关次数也就减少了功耗，节约了能源。 QX5248 内置的 Burst Mode 功能，可以根据负载
情况自动调节开关模式。当系统处于无负载或者轻/中负载下，FB 端的输入电压会处于脉冲模式
(Burst Mode)的阈值电压(1.8V)之下。根据这个判断依据，器件进入脉冲模式控制。栅极驱动输出
端只有在 VDD 电压低于预先设定的电平值，并且 FB 输入端被激活的情况下才会有输出。其他
情况下，栅极驱动输出保持长关的状态以减少功耗，从而尽可能地减少待机功耗。高频开关的特
性也减少了工作时的音频噪声。
l 振荡器
RI 和 GND 之间的电阻值决定了电流源对内部的电容的充放电时间，从而确定了 PWM 的中
心振荡频率。RI 和开关频率之间的关系根据以下公式确定：
6 of 10
深圳市森利威尔电子有限公司
李生：135 1029 4406
电 话 ： +86-07
5
-27

传 真 ：+86-075
-16279
QX5248
Preliminary
www.senliwell.cn.alibaba.com
网 址 ：
6500
RI(Kohm)
Fosc =
(KHz)
l 电流检测和前沿消隐
QX5248 内部具有逐周期电流限制(Cycle-by-Cycle current limiting)功能。开关电流通过检测电
阻输入到 SENSE 引脚。引脚内部的前沿消隐电路可以消除 MOSFET 开启瞬间由于缓冲二极管
反向恢复造成的感应电压毛刺，因此 SENSE 输入端的外接 RC 滤波电路可以省去。限流比较器
在消隐期间被禁止而无法关断外部 MOSFET。PWM 占空比由电流检测端的电压和 FB 输入端的
电压共同决定。
l 内部同步斜坡补偿
PWM 信号产生过程中，内置的斜坡补偿电路可以在电流检测输入端的电压基础上叠加斜坡
电压。这极大地增加了 CCM 模式下闭环的稳定性，避免了谐波振荡，减少了输出纹波电压。
l 保护控制
QX5248 提供了全面的保护特性，系统可以获得最高可靠性。其中包括逐周期限流保护(OCP)，
过载保护(OLP)，低压锁定(UVLO)。QX5248 内置的 OCP 保护电路可以有效地检测 PWM 控制
信号的占空比，并通过线电压的补偿确保在连续交流输入电压范围内获得恒定的输出功率限制。
在输出过载的情况下，FB 电压被偏置得更高，当 FB 输入超过功率限制的阈值电压持续 35ms
后，控制电路将关断 MOSFET。
VDD 由变压器的次绕组输出提供。 VDD 被钳位在 35V。当 VDD 低于 UVLO 阈值电压的时
候，MOSFET 被关断，器件随后进入上电启动程序。
7 of 10


深圳市森利威尔电子有限公司
李生：135 1029 4406
电 话 ： +86-07
传 真 ：+86-075
www.senliwell.cn.alibaba.com
5
-2
-16279
568
QX5248
Preliminary
网 址 ：
典型应用电路：
1、恒压输出开关电源驱动
图 1
2、恒流输出 LED驱动电源
AC
IN
﹢
﹢
LED1
VDD
RI
QX5248
GATE
LEDn
FB
SENSE
GND
PC817
图 2
8 of 10


深圳市森利威尔电子有限公司
李生：135 1029 4406
电 话 ： +86-07
传 真 ：+86-075
www.senliwell.cn.alibaba.com
5
-2
-16279
568
QX5248
Preliminary
网 址 ：
封装尺寸图：
SOT23- 6
森利威电子科技有限公司
电话：0755-26786865
李生：13684944822
9 of 10


深圳市森利威尔电子有限公司
李生：135 1029 4406
电 话 ： +86-07
传 真 ：+86-075
www.senliwell.cn.alibaba.com
5
-2
-16279
568
QX5248
Preliminary
网 址 ：
10 of 10
