LYS260-DO

型号：

LYS260-DO

描述：

SOT- 23 LED，扩散[ SOT-23 LED, Diffused ]

品牌：

INFINEON[ Infineon ]

页数：

7 页

PDF大小：

67 K

下载PDF手册

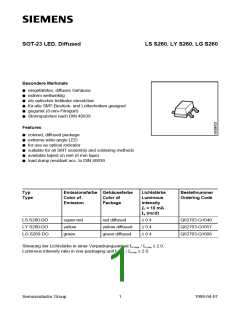

SOT-23 LED, Diffused
LS S260, LY S260, LG S260
Besondere Merkmale
● eingefärbtes, diffuses Gehäuse
● extrem weitwinklig
● als optischer Indikator einsetzbar
● für alle SMT-Bestück- und Löttechniken geeignet
● gegurtet (8-mm-Filmgurt)
● Störimpulsfest nach DIN 40839
Features
● colored, diffused package
● extreme wide-angle LED
● for use as optical indicator
● suitable for all SMT assembly and soldering methods
● available taped on reel (8 mm tape)
● load dump resistant acc. to DIN 40839
Typ
Type
Emissionsfarbe Gehäusefarbe
Lichtstärke
Luminous
Intensity
Bestellnummer
Ordering Code
Color of
Color of
Package
Emission
IF = 10 mA
IV (mcd)
LS S260-DO
LY S260-DO
LG S260-DO
super-red
yellow
red diffused
≥ 0.4
≥ 0.4
≥ 0.4
Q62703-Q1640
Q62703-Q1657
Q62703-Q1608
yellow diffused
green diffused
green
Streuung der Lichtstärke in einer Verpackungseinheit IV max / IV min ≤ 2.0.
Luminous intensity ratio in one packaging unit IV max / IV min ≤ 2.0.
Semiconductor Group
1
1998-04-07
LS S260, LY S260, LG S260
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Symbol
Symbol
Werte
Values
Einheit
Unit
Betriebstemperatur
Operating temperature range
T
– 55 … + 100
˚C
˚C
˚C
mA
A
op
Lagertemperatur
Storage temperature range
T
stg
– 55 … + 100
Sperrschichttemperatur
Junction temperature
T
j
+ 100
30
Durchlaßstrom
Forward current
IF
Stoßstrom
IFM
0.5
Surge current
t ≤ 10 µs, D = 0.005
Sperrspannung
Reverse voltage
VR
5
V
Verlustleistung
Power dissipation
TA ≤ 25 ˚C
P
tot
100
mW
Wärmewiderstand
Thermal resistance
Sperrschicht / Luft
Junction / air 1)
Rth JA
750
K/W
1)
Auf Platine gelötet: Lötfläche 16 cm2
1)
Soldered on PC board: pad size ≥ 16 cm2
Semiconductor Group
2
1998-04-07
LS S260, LY S260, LG S260
Kennwerte (TA = 25 ˚C)
Characteristics
Bezeichnung
Parameter
Symbol
Symbol
Werte
Values
Einheit
Unit
LS
LY
LG
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
IF = 20 mA
(typ.) λpeak
(typ.)
635
586
565
nm
nm
nm
Dominantwellenlänge
Dominant wavelength
IF = 20 mA
(typ.) λdom
(typ.)
628
45
590
45
570
25
Spektrale Bandbreite bei 50 % Irel max (typ.) ∆λ
Spectral bandwidth at 50 % Irel max
IF = 20 mA
(typ.)
Abstrahlwinkel bei 50 % IV (Vollwinkel)
Viewing angle at 50 % IV
2ϕ
140
140
140
Grad
deg.
Durchlaßspannung
Forward voltage
IF = 10 mA
(typ.) VF
(max.) VF
2.0
2.6
2.0
2.6
2.0
2.6
V
V
Sperrstrom
Reverse current
VR = 5 V
(typ.) IR
(max.) IR
0.01
10
0.01
10
0.01
10
µA
µA
Kapazität
(typ.) C0
12
10
15
pF
Capacitance
VR = 0 V, f = 1 MHz
Schaltzeiten:
Switching times:
IV from 10 % to 90 %
IV from 90 % to 10 %
IF = 100 mA, tP = 10 µs, RL = 50 Ω
(typ.) tr
(typ.) tf
300
150
300
150
450
200
ns
ns
Semiconductor Group
3
1998-04-07
LS S260, LY S260, LG S260
Relative spektrale Emission Irel = f (λ), TA = 25 ˚C, IF = 20 mA
Relative spectral emission
V (λ) = spektrale Augenempfindlichkeit
Standard eye response curve
OHL01698
100
%
Ιrel
80
V
λ
60
40
20
0
400
450
500
550
600
650
700
nm
λ
Abstrahlcharakteristik Irel = f (ϕ)
Radiation characteristic
40
30
20
10
0
OHL01693
ϕ
1.0
50
0.8
0.6
0.4
0.2
0
60
70
80
90
100
1.0
0.8
0.6
0.4
0
20
40
60
80
100
120
Semiconductor Group
4
1998-04-07
LS S260, LY S260, LG S260
Durchlaßstrom IF = f (VF)
Forward current
TA = 25 ˚C
Relative Lichtstärke IV/IV(10 mA) = f (IF)
Relative luminous intensity
TA = 25 ˚C
OHL01632
OHL01263
10 1
10 2
Ι F mA
Ι V
Ι V(10mA)
10 0
5
10 1
5
10 -1
5
10 0
5
green
yellow
super-red
10 -2
5
10 -3
10 -1
-1
0
1
2
1.0
1.4
1.8
2.2
2.6
3.0
3.4
V
mA
10
5
10
5
10
10
Ι F
VF
Zulässige Impulsbelastbarkeit IF = f (tP)
Permissible pulse handling capability
Duty cycle D = parameter, TA = 25 ˚C
Maximal zulässiger Durchlaßstrom
Max. permissible forward current
IF = f (TA)
OHL01686
OHL01692
10 3
80
t P
Ι F
t P
T
Ι F
ΙF
D
=
mA
mA
T
D
=
0.005
0.01
0.02
0.05
0.1
60
50
40
30
20
10
0
10 2
5
0.2
0.5
DC
10 1
10-5
10-4 10-3 10-2 10-1
100 s 101
t p
0
20
40
60
80 ˚C 100
TA
Semiconductor Group
5
1998-04-07
LS S260, LY S260, LG S260
Wellenlänge der Strahlung
Wavelength at peak emission
Dominantwellenlänge
Dominant wavelength
λ
peak = f (TA), IF = 20 mA
λ
dom = f (TA), IF = 20 mA
OHL01672
OHL01673
690
690
λ peak
λ dom
nm
nm
650
650
super-red
super-red
630
630
610
610
yellow
590
yellow
green
590
570
550
green
570
550
0
20
40
60
80 ˚C 100
0
20
40
60
80 ˚C 100
TA
TA
Durchlaßspannung VF = f (TA)
Forward voltage
IF = 10 mA
Relative Lichtstärke IV/IV(25 °C) = f (TA)
Relative luminous intensity
IF = 10 mA
OHL01675
OHL01674
2.0
2.4
Ι V
Ι V(25 ˚C)
1.6
VF
V
2.2
2.0
1.2
0.8
0.4
0.0
green
super-red, yellow
yellow
green
1.8
1.6
1.4
super-red
0
20
40
60
80 ˚C 100
0
20
40
60
80 ˚C 100
TA
TA
Semiconductor Group
6
1998-04-07
LS S260, LY S260, LG S260
Maßzeichnung
(Maße in mm, wenn nicht anders angegeben)
Package Outlines
(Dimensions in mm, unless otherwise specified)
3.0
2.8
1.9
B
C
0.15
0.08
0.95
A
1
2
3
0.1 max
0.5
0.35
0.25 M
2˚...30˚
1.1 max
B
C
Approx. weight 0.01 g
Pin configuration
LS, LY, LG
1
2
Anode
3
Cathode
Anschlußbelegung: (Draufsicht)
Pin configuration: (top view)
Semiconductor Group
7
1998-04-07
