LYYT672-NO

型号：

LYYT672-NO

描述：

超多TOPLED大电流LED[ Super Multi TOPLED High-Current LED ]

品牌：

INFINEON[ Infineon ]

页数：

8 页

PDF大小：

468 K

下载PDF手册

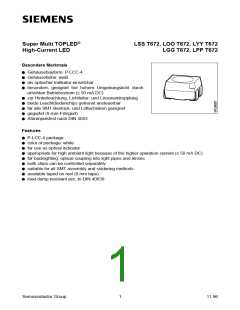

Super Multi TOPLED®
High-Current LED
LSS T672, LOO T672, LYY T672
LGG T672, LPP T672
Besondere Merkmale
● Gehäusebauform: P-LCC-4
● Gehäusefarbe: weiß
● als optischer Indikator einsetzbar
● besonders geeignet bei hohem Umgebungslicht durch
erhöhten Betriebsstrom (≤ 50 mA DC)
● zur Hinterleuchtung, Lichtleiter- und Linseneinkopplung
● beide Leuchtdiodenchips getrennt ansteuerbar
● für alle SMT-Bestück- und Löttechniken geeignet
● gegurtet (8-mm-Filmgurt)
● Störimpulsfest nach DIN 4083
Features
● P-LCC-4 package
● color of package: white
● for use as optical indicator
● appropriate for high ambient light because of the higher operation current (≤ 50 mA DC)
● for backlighting, optical coupling into light pipes and lenses
● both chips can be controlled separately
● suitable for all SMT assembly and soldering methods
● available taped on reel (8 mm tape)
● load dump resistant acc. to DIN 40839
Semiconductor Group
1
11.96
LSS T672, LOO T672, LYY T672
LGG T672, LPP T672
Typ
Emissions- Farbe der
Lichtstärke Lichtstrom
Bestellnummer
Ordering Code
farbe
Lichtaustritts-
fläche
Type
Color of
Color of the
Luminous
Luminous
Flux
Emission
Light Emitting Intensity
Area
IF = 50 mA
IV(mcd)
IF = 50 mA
ΦV (mlm)
■ LSS T672-NO super-red /
colorless clear ≥ 25
(100 typ.)
300 (typ.)
300 (typ.)
300 (typ.)
300 (typ.)
150 (typ.)
Q62703-Q2881
Q62703-Q2536
Q62703-Q2883
Q62703-Q2884
Q62703-Q2885
super-red
■ LOO T672-MO orange /
colorless clear ≥ 16
(100 typ.)
orange
■ LYY T672-NO yellow /
colorless clear ≥ 25
(100 typ.)
yellow
LGG T672-NO green /
green
colorless clear ≥ 25
(100 typ.)
LPP T672-MO pure green / colorless clear ≥ 16
pure green
(50 typ.)
■ Not for new design / Nicht für Neuentwicklungen
Streuung der Lichtstärke in einer Verpackungseinheit IV max / IV min ≤ 2.0.1)
Streuung der Lichtstärke in einer LED IV max / IV min ≤ 2.0.
1)
Bei MULTILED® mit 2 gleichfarbigen Chips in einem Gehäuse wird die Helligkeitsgruppe aus dem Mittelwert
der Lichtstärken ermittelt.
Luminous intensity ratio in one packaging unit IV max / IV min ≤ 2.0.1)
Luminous intensity ratio in one LED IV max / IV min ≤ 2.0.
1)
In case of MULTILED® with two chips of the same color in one package, the mean of the brightness determines
the brightness group of the LED.
Semiconductor Group
2
LSS T672, LOO T672, LYY T672
LGG T672, LPP T672
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Symbol Werte
Symbol Values
Einheit
Unit
Betriebstemperatur
Operating temperature range
Top
Tstg
Tj
– 55 ... + 100
˚C
˚C
˚C
mA
A
Lagertemperatur
Storage temperature range
– 55 ... + 100
Sperrschichttemperatur
Junction temperature
+ 100
50
Durchlaßstrom
Forward current
IF
Stoßstrom
IFM
1
Surge current
t ≤ 10 µs, D = 0.005
Sperrspannung
Reverse voltage
VR
5
V
Verlustleistung
Ptot
160
mW
Power dissipation
Wärmewiderstand
Thermal resistance
Sperrschicht / Umgebung
Junction / air
1)
2)
Montage auf PC-Board*) (Padgröße ≥ 16 mm2) Rth JA
380
530
K/W
K/W
mounted on PC board*) (pad size ≥ 16 mm2) Rth JA
*) PC-board: FR4
1)
1)
2)
nur ein Chip betrieben
beide Chips betrieben
one system on
2)
both systems on simultaneously
Notes
Die angegebenen Grenzdaten gelten für einen Chip.
The stated maximum ratings refer to one chip.
Semiconductor Group
3
LSS T672, LOO T672, LYY T672
LGG T672, LPP T672
Kennwerte (TA = 25 ˚C)
Characteristics
Bezeichnung
Parameter
Symbol
Symbol
Werte
Values
Einheit
Unit
LS LO LY LG LP
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
IF = 10 mA
(typ.) λpeak
(typ.)
635 610 586 565 557 nm
628 605 590 570 560 nm
Dominantwellenlänge
Dominant wavelength
IF = 10 mA
(typ.) λdom
(typ.)
Spektrale Bandbreite bei 50 % Irel max
Spectral bandwidth at 50 % Irel max
IF = 10 mA
(typ.) ∆λ
(typ.)
45
40
45
25
22
nm
Abstrahlwinkel bei 50 % Iv (Vollwinkel)
Viewing angle at 50 % Iv
2ϕ
120 120 120 120 120 deg.
Durchlaßspannung
Forward voltage
IF = 50 mA
(typ.) VF
(max.) VF
2.0 2.1 2.2 2.6 2.6
3.8 3.8 3.8 3.8 3.8
V
V
Sperrstrom
Reverse current
VR = 5 V
(typ.) IR
(max.) IR
0.01 0.01 0.01 0.01 0.01 µA
10
10
10
10
10
µA
Kapazität
(typ.) C0
40
35
35
60
80
pF
Capacitance
VR = 0 V, f = 1 MHz
Schaltzeiten:
Switching times:
IV from 10 % to 90 %
IV from 90 % to 10 %
IF = 100 mA, tp = 10 µs, RL = 50 Ω
(typ.) tr
(typ.) tf
350 500 350 500 500 ns
200 250 200 250 250 ns
Semiconductor Group
4
LSS T672, LOO T672, LYY T672
LGG T672, LPP T672
Relative spektrale Emission Irel = f (λ), TA = 25 ˚C, IF = 10 mA
Relative spectral emission
V (λ) = spektrale Augenempfindlichkeit
Standard eye response curve
Abstrahlcharakteristik Irel = f (ϕ)
Radiation characteristic
Semiconductor Group
5
LSS T672, LOO T672, LYY T672
LGG T672, LPP T672
Durchlaßstrom IF = f (VF)
Forward current
TA = 25 ˚C
Relative Lichtstärke IV / IV(50 mA) = f (IF)
Relative luminous intensity
TA = 25 ˚C
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible pulse handling capability
Duty cycle D = parameter, TA = 25 ˚C
Maximal zulässiger Durchlaßstrom IF = f (TA)
Max. permissible forward current
Semiconductor Group
6
LSS T672, LOO T672, LYY T672
LGG T672, LPP T672
Wellenlänge der Stahlung λpeak = f (TA)
Wavelength at peak emission
IF = 10 mA
Dominantwellenlänge λdom = f (TA)
Dominat wavelength
IF = 10 mA
Durchlaßspannung VF = f (TA)
Forward voltage
IF = 50 mA
Relative Lichtstärke IV / IV(25 ˚C) = f (TA)
Relative luminous intensity
IF = 50 mA
Semiconductor Group
7
LSS T672, LOO T672, LYY T672
LGG T672, LPP T672
Maßzeichnung
Package Outlines
(Maße in mm, wenn nicht anders angegeben)
(Dimensions in mm, unless otherwise specified)
Semiconductor Group
8
