1SS226

型号:

1SS226

描述:

SOT- 23塑封装二极管[ SOT-23 Plastic-Encapsulate Diodes ]

品牌:

TGS[ Tiger Electronic Co.,Ltd ]

页数:

2 页

PDF大小:

438 K

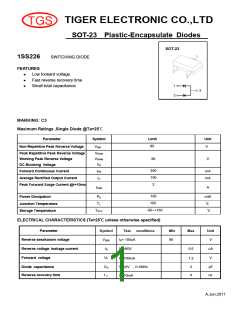

TIGER ELECTRONIC CO.,LTD
SOT-23 Plastic-Encapsulate Diodes
SOT-23
1SS226
SWITCHING DIODE
FEATURES
z
z
z
Low forward voltage
Fast reverse recovery time
Small total capacitance
1
2
3
MARKING: C3
Maximum Ratings ,Single Diode @Ta=25
Parameter
Symbol
Limit
Unit
85
Non-Repetitive Peak Reverse Voltage
VRM
V
Peak Repetitive Peak Reverse Voltage
Working Peak Reverse Voltage
DC Blocking Voltage
VRRM
VRWM
VR
80
V
300
100
2
Forward Continuous Current
IFM
IO
mA
mA
Average Rectified Output Current
Peak Forward Surge Current @t=10ms
IFSM
A
150
150
Power Dissipation
PD
TJ
mW
Junction Temperature
Storage Temperature
-55~+150
TSTG
ELECTRICAL CHARACTERISTICS (Ta=25unless otherwise specified)
Parameter
Symbol
V(BR)
IR
Test conditions
IR= 100uA
Min
Max
Unit
Reverse breakdown voltage
Reverse voltage leakage current
Forward voltage
80
V
uA
V
VR=80V
0.5
1.2
VF
IF=100mA
Diode capacitance
CD
t r r
VR=0V , f=1MHz
IF=10mA
3
4
pF
ns
Reverse recovery time
A,Jun,2011
Typical Characteristics
1SS226
Forward Characteristics
Reverse Characteristics
100
1000
100
10
Ta=100
10
1
Ta=25℃
0.1
0.01
0.0
1
0.2
0.4
0.6
0.8
1.0
1.2
0
20
40
60
80
FORWARD VOLTAGE VF (V)
REVERSE VOLTAGE VR (V)
Power Derating Curve
Capacitance Characteristics
1.2
1.0
0.8
200
150
100
50
Ta=25℃
f=1MHz
0
0
5
10
15
20
0
25
50
75
100
125
150
REVERSE VOLTAGE VR (V)
AMBIENT TEMPERATURE Ta ()
A,Jun,2011
