QX9931

型号：

QX9931

描述：

高精度高功率因数原边反馈的LED驱动器[ 高精度高功率因数原边反馈LED驱动器 ]

品牌：

ETC[ ETC ]

页数：

7 页

PDF大小：

267 K

下载PDF手册

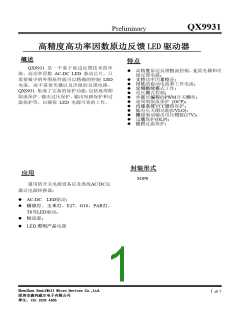

QX9931
Preliminary
高精度高功率因数原边反馈 LED驱动器
概述
特点
QX9931 是一个基于原边反馈技术的单
级、高功率因数 AC-DC LED 驱动芯片。只
需要极少的外围原件就可以精确的控制 LED
电流，而不需要光耦以及次级的反馈电路。
QX9931 集成了完备的保护功能，包括逐周期
限流保护、输出过压保护、输出短路保护和过
温保护等，以确保 LED 电源可靠的工作。
l 高精度原边反馈恒流控制，无需光耦和次
级反馈电路；
l 支持功率因素校正；
l 极低的启动电流和工作电流；
l 定频断续模式工作；
l 电压模式控制；
l 外部可编程的PWM开关频率；
l 逐周期限流保护 (OCP)；
l 内建系统VCC嵌位保护；
l 低电压关闭功能(UVLO)；
l 栅级驱动输出电压钳位(17V)；
l 过载保护(OLP)；
l 提供过温保护；
封装形式
应用
SOP8
通用的开关电源设备以及离线AC/DC反
激式电源转换器：
l AC-DC LED驱动；
l 蜡烛灯，玉米灯，E27，G10，PAR灯，
T8等LED驱动；
l 恒流源；
l LED 照明产品电源
ShenZhen SenLiWell Micro Devices Co.,Ltd.
深圳市森利威尔电子有限公司
李生：135 1029 4406
1 of 7
QX9931
Preliminary
封装脚位图
引脚定义
序
号
引脚定
义
功能
1
2
3
4
5
EN
Ctrl
使能管脚
误差放大器的输出端
外接电阻设定开关频率
RT
CS
采样流过 Mosfet 的电流
AUX
辅助绕组反馈端，检测流过次级输出二极管电流过零时刻，输出过压
检测
6
7
8
GND
GD
地
驱动信号
芯片供电电源
VCC
极限参数
符号(Symbol)
参数(Parameter)
DC 供电电压
值(Value)
单位(Unit)
VCC
EN
30
30
30
V
V
V
EN 引脚输入电压
GD 引脚输入电压
Gate
ShenZhen SenLiWell Micro Devices Co.,Ltd.
深圳市森利威尔电子有限公司
李生：135 1029 4406
2 of 7
QX9931
Preliminary
VRT
VAUX
VCtrl
VCS
TJ
RT 引脚输入电压
-0.3 — 6
-0.3 — 6
-0.3 — 6
-0.3 — 6
-20 — 150
-55 — 150
30
V
AUX 引脚输入电压
Ctrl 引脚输入电压
CS 引脚输入电压
操作节点温度
V
V
V
℃
℃
V
TSTG
VCV
保存温度
VCC clamp 电压
注意：超过上表中规定的极限参数会导致器件永久损坏。不推荐将该器件工作在以上极限条件下，推荐工
作条件以上，可能会影响器件的可靠性。
推荐工作条件
符号(Symbol)
参数(Parameter)
VCC供电电压
RT电阻值
值(Value)
12— 20
100
单位(Unit)
VCC
RT
V
Kohm
℃
TA
操作温度
-20 — 85
ESD 参数
符号(Symbol)
VESD-HBM
参数(Pparameter)
ESD，人体模型
ESD，机器模型
值(Value)
单位(Unit)
3
KV
V
VESD-MM
150
ShenZhen SenLiWell Micro Devices Co.,Ltd.
深圳市森利威尔电子有限公司
李生：135 1029 4406
3 of 7
QX9931
Preliminary
电气特性
(除非特别说明，测试条件为TA= 25℃, VCC=18V, RI=75Kohm)
Min
Typ
Max
符号
参数
测试条件
单位
供电 (VCC)
I_VCC_Startup
I_VCC_Operation
V_VCC_ON
10
2
uA
mA
V
VCC 启动电流
工作电流
VCC 启动电压
VCC 欠压保护电压
15
V_VCC_OFF
10
27
V
V
VCC_Clamp
VCC 嵌位电压
使能功能 (EN)
VEN_ON
使能芯片电压阈值
禁用芯片电压阈值
3.0
V
V
VEN_OFF
VEN_ON-0.4
电路检测(CS)
T-LEB
前沿消隐时间
400
1.0
nS
V
VCS_OCP
电流限制阈值电压
振荡频率(RT)
FOSC
正常振荡频率
55
50
65
5
75
KHz
%
△f_Temp
振荡频率温度稳定性
-20℃to 100℃
VCC= 12-20V
△f_VCC
振荡频率电压稳定性
RT 范围
5
%
RT_range
Koh
m
100
150
DC_max
最大占空比
-
-
75
-
%
%
-
DC_min
最小占空比
0
驱动信号输出(GD)
VOL
Io = -20 mA
输出低电平
1.0
V
V
VOH
FS
Io = +20 mA
输出高电平
开关频率
8.0
RRT=75KΩ
67
KHz
ShenZhen SenLiWell Micro Devices Co.,Ltd.
深圳市森利威尔电子有限公司
李生：135 1029 4406
4 of 7
QX9931
Preliminary
VG_Clamp
输出钳位电压
17
V
T_f
T_r
CL = 1nf
CL = 1nf
输出下降时间
输出上升时间
50
80
nS
nS
控制环路
VFB
原边控制环路反馈电压
误差放大器输出端电压
上限
0.2
4
V
V
VCtrlH
VAUXH
AUX 管脚上限钳位电压
AUX 管脚下限钳位电压
AUX 管脚过压保护阈值
AUX 检测短路保护阈值
发生短路保护延迟时间
6
V
V
VAUXL
0
VAUX_OVP
VAUX_SCP
TSCP
3.6
1.0
15
V
V
mS
过温保护
TSD
过热保护阈值温度
150
℃
功能说明
QX9931 是一款采用原边反馈技术的恒流控制芯片，支持功率因数校正。适用于 85VAC—265VAC
全电压范围 30W 以内的反激式隔离 LED 驱动电源。QX9931 工作在电感电流断续模式，开关
频率可通过外部电阻设定，采用原边反馈技术，无需光耦和次级的反馈电路，节省电源成本和体
积。芯片内部集成了高精度的电流采样和运算电路，能够精确的控制 LED 电流达到±5%。
QX9931 集成了 LED 开路保护、LED 短路保护、过温保护、芯片 VCC 欠压保护等完备的保护
功能。
l 芯片启动及其 VCC 欠压保护
QX9931 的启动电流小于 10uA，当系统上电后，线电压通过启动电阻对 VCC 电容进行充电，当
VCC 电压达到芯片开启阈值 15V 后，且 EN 管脚电压大于 3V，芯片开始工作；当 VCC 电压低
于 10V 后，芯片会发生 VCC 欠压保护。
l 恒流控制
QX9931由于采用了精确的原边反馈技术，LED 电流可以通过如下公式设定：
VFB
NP
ILED =
´
2´ RCS NS
式中，Np为变压器原边匝数，Ns为变压器副边匝数，VFB为芯片内部运算放大器基准电压，其典
型电压为 0.2V。
ShenZhen SenLiWell Micro Devices Co.,Ltd.
深圳市森利威尔电子有限公司
李生：135 1029 4406
5 of 7
QX9931
Preliminary
l 频率设定
RT 和 GND 之间的电阻值决定了电流源对内部的电容的充放电时间，从而确定了 PWM 的
中心振荡频率。RT 和开关频率之间的关系根据以下公式确定：
5000
F =
(kHz)
RRT (KΩ)
l LED 短路保护
QX9931 当 LED 短路发生后，由于变压器的能量不能释放，每个开关周期 CS 电压都会上
升到 1V，发生逐周期限流，同时如果 AUX 电压在 Mosfet 关闭时的电压低于 1V 维持 TSCP
时间，则 QX9931 将关闭驱动信号，直到芯片电源 VCC 电压低于 10V，发生欠压保护，所有保
护功能都被清零。
l LED 开路保护
当 LED 开路发生后，输出电压会随之升高，当 AUX 电压在 Mosfet 关闭时刻的电压高于 3.6V，
则 QX9931 将关闭驱动信号，直到芯片电源 VCC 电压低于 10V，发生欠压保护，所有保护功能
都被清零。AUX 的上下拉分压电阻比例可以设置为：
RAUXL
NS
3.6V
=
´
RAUXL + RAUXH VOVP NA
式中，RAUXL是反馈网络的下压电阻，RAUXH是反馈网络的上分压电阻。VOVP是输出电压过压保护
设定点，NS是变压器副边绕组的匝数，NA是变压器辅助绕组的匝数。
l 过温保护
当芯片结温上升至 150℃，QX9931 将停止 Gate 的驱动信号，直到芯片 VCC 电压低于 10V（发
生欠压保护）。
l 驱动电平嵌位
为了避免 Mosfet 的损坏，QX9931 驱动信号的高电平电压被钳位在 17V 以下。
ShenZhen SenLiWell Micro Devices Co.,Ltd.
深圳市森利威尔电子有限公司
李生：135 1029 4406
6 of 7
QX9931
Preliminary
典型应用电路：
封装尺寸图：
ShenZhen SenLiWell Micro Devices Co.,Ltd.
深圳市森利威尔电子有限公司
李生：135 1029 4406
7 of 7
