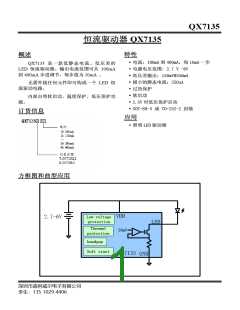

QX7135
恒流驱动QX7135
概述
特性
y 电流:100mA400mA,10mA步
QX7135 是一款低静态电流、低压差的
LED 恒流驱动器。输出电流范围可从 100mA
400mA 步进调节,每步值10mA 。
y 电源电压范围: 2.7 V -6V
y 低压差输出:150mV@350mA
y 极小的静态电流:250uA
y 过热保护
无需外接任何元件即可构成一个 LED 恒
流驱动电路。
y 软启动
内部自带软启动、温度保护、低压保护功
能。
y 2.5V低压保护启动
y SOT-89-3 或 TO-252-2 封装
订货信息
应用
y LED动器
方框图和曲型应用
VDD
Low voltage
protection
2.7-6V
LED
Thermal
protection
50mV
bandgap
Soft start
QX7135
GND
深圳市森利威尔电子有限公司
李生:135 1029 4406
QX7135
管脚分配
QX7135EXX
QX7135TXX
(SOT-89-3)
(TO-252-2)
1
2
3
1
2
3
LED
GND
VDD
GND
VDD
LED
管脚定义
封装型式和管脚号
QX7135
EXX
QX7135
符号
引脚功能说明
TXX
SOT-89-3
SOT-252-2
LED
GND
VDD
1
2
3
1
2
3
LED 脚,LED 的阴极
电源地,接电源负极
电源电压输入脚,接电源正极
绝对最大值范围
参数
电压
符号
描述
单位
Vmax
10
V
VDD LED 脚的最大电压
LED 脚电压范围
Vmin-max
ILEDmax
PSOT-89-5
PSOT-252-3
Tmin-max
Tstorage
-0.3~VDD+0.3
500
V
mA
W
W
oC
oC
V
电流
LED 脚最大电流
0.5
功率消耗
SOT-89-3 的最大功率消耗
SOT-252-2 的最大功率消耗
工作温度范围
0.8
-20~85
-40~165
2000
温度
存储温度范围
VESD
抗静电
ESD 抗静电电压(人体模式)
QX7135
电子特性
参数
输出电流范围
符号
测试条件
VDD=3.6
最小 典型 最大 单位
100
2.7
-5
400
6.0
5
mA
V
ILED=350mA
VDD 脚的电压范围
输出电流精度
负载调整率
%
ILED/ILED
VLED=0.2V to 3V
VDD=3.6V
2
mA/V
VDD=3V to 5.5V
2
mA/V
mV
uA
线性调整率
VDO
IDD
150
250
2.5
输出电压差
支持电流
2.3
2.7
V
低压保护电压隔值
过温保护隔值
140
oC
典型电压变化曲线图
ILED VS. VLED
300
250
200
150
100
50
0
0
200
400
600
800
VLED(mV)
QX7135
典型电源支持电流曲线图
300
280
260
240
220
200
180
160
140
120
2
3
4
5
6
VDD(V)
QX7135
封装信息
SOT-89-3 封装尺寸图
标注(mm)
标注(Inches)
符号
最小
1.400
0.320
0.400
0.350
4.400
最大
1.600
0.520
0.580
0.440
4.600
最小
0.055
0.013
0.016
0.014
0.173
最大
A
b
0.063
0.020
0.023
0.017
0.181
b1
c
D
D1
E
1.550 REF
0.061 REF
2.300
3.940
2.600
4.250
0.091
0.155
0.102
0.167
E1
e
1.500 TYP
3.000 TYP
0.900 1.200
0.060 TYP
0.118 TYP
0.035 0.047
e1
L
QX7135
TO-252-3 封装尺寸图
Unit: mm
深圳市森利威尔电子有限公司
李生:135 1029 4406
