EZAEG3A50AX

型号：

EZAEG3A50AX

描述：

松下ESD抑制器[ Panasonic ESD Suppressors ]

品牌：

PANASONIC[ PANASONIC ]

页数：

6 页

PDF大小：

883 K

下载PDF手册

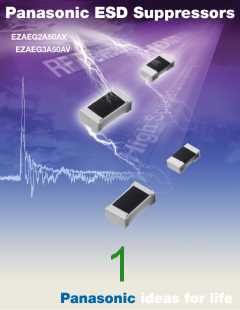

Panasonic ESD Suppressors
EZAEG2A50AX
EZAEG3A50AV
Panasonic ideas for life
:
Electrostatic Discharge can damage electronic equipment. An ESD Suppressor, like the
EZAEG2A50AX can prevent other components, active or passive, from being destroyed.
Panasonic has a wide range ESD suppression components available. The ESDs are available
with high capacitance to super low capacitance.



W

W

EZAEG3A50
Protective coating
Alumina substrate
Gap electrode
EZAEG2A50A
Electrode
(Between)
Small Sizes & Low Weight
Low Capacitance Loading
15 V Operating Voltage
Electrode (Outer)
ESD absorbent material
High Peak Voltage Handling Capability - 500 V max
-55 to 125oC Operating Temperature Range
RoHS Compliant

Size
0402, 0603 (inches)
Capacitance 0.05 +/- 0.05 (0402)
Value 0.1 +/- 0.1 (0603) pF
Peak Voltage 500 max. (350 typ.) (V)
Clamping
100 max (V)
Voltage
Rated Voltage
15 max (V)
 Ω
Low capacitance, good ESD
Features suppression characteristics and
withstanding voltage.


HDMI, Serial ATA, USB, IEEE
1394, Antennas
Applications

 








VCC
D+

IC
D-
GND


Trigger-start
Voltage
（@8kV）
Peak Voltage
-20 0 20 40 60 80 100
-20 0 20 40 60 80 100
(
)




Without ESD-prevention Component
Fig. 1



㧔
㧕
ESD Suppressor C:0.1pF



Fig. 2
㧔
㧕
ESD-prevention Component C:3pF
Fig. 3
Signal
Quality
Degradation




Antenna
HDMI Controller
HDMI
Rx/Tx
Ga/As-SW
or
ASM

EZAEG Datasheet:
http://www.panasonic.com/industrial/components/pdf/AWD0000CE1.pdf
Includes Precautions for Storage, Handling, Safety and recommended Assembly/Solder Conditions.
Available Part Numbers:
EZAEG2A50AX - 0402, 0.05 pF, nominal
EZAEG3A50AV - 0603, 0.1 pF, nominal
Dimensions (in mm, not to scale)
L
a
W
t
b
Dimensions (mm)
a
Type
(inches)
Mass (Weight)
[g/1000 pcs.]
L
W
b
t
EZAEG2A
0.10
0.15
0.05
0.10
0.10
0.20
0.05
0.10
1.00
0.50
0.80
0.20
0.30
0.25
0.30
0.38
0.6
2.2
(0402)
EZAEG3A
(0603)
0.15
0.20
1.60
0.50
Panasonic Industrial Company
3 Panasonic Way
Secaucus, NJ 07094
1-800-344-2112
http://www.panasonic.com/industrial/components/
