LY5460-K

型号：

LY5460-K

描述：

5毫米（ T1 3/4 ）的带领下，扩散[ 5 mm (T1 3/4) LED, Diffused ]

品牌：

INFINEON[ Infineon ]

页数：

8 页

PDF大小：

434 K

下载PDF手册

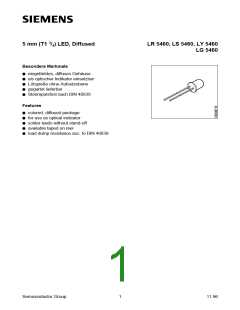

5 mm (T1 3/4) LED, Diffused
LR 5460, LS 5460, LY 5460
LG 5460
Besondere Merkmale
● eingefärbtes, diffuses Gehäuse
● als optischer Indikator einsetzbar
● Lötspieße ohne Aufsetzebene
● gegurtet lieferbar
● Störimpulsfest nach DIN 40839
Features
● colored, diffused package
● for use as optical indicator
● solder leads without stand-off
● available taped on reel
● load dump resistance acc. to DIN 40839
Semiconductor Group
1
11.96
LR 5460, LS 5460, LY 5460
LG 5460
Typ
Type
Emissionsfarbe Gehäusefarbe
Lichtstärke
Luminous
Intensity
Bestellnummer
Ordering Code
Color of
Color of
Package
Emission
IF = 10 mA
IV (mcd)
LR 5460-DG
LR 5460-F
LR 5460-G
LR 5460-FJ
red
red diffused
red diffused
0.4 … 3.2
1.0 … 2.0
1.6 … 3.2
1.0 … 8.0
Q62703-Q1392
Q62703-Q1393
Q62703-Q1394
Q62703-Q1395
LS 5460-HL
LS 5460-J
LS 5460-K
LS 5460-L
LS 5460-JM
super-red
2.5 … 20.0
4.0 … 8.0
6.3 … 12.5
10.0 … 20.0
4.0 … 32.0
Q62703-Q1396
Q62703-Q1746
Q62703-Q1397
Q62703-Q1398
Q62703-Q3225
LY 5460-HL
LY 5460-J
LY 5460-K
LY 5460-L
LY 5460-JM
yellow
green
yellow diffused
green diffused
2.5 … 20.0
4.0 … 8.0
6.3 … 12.5
10.0 … 20.0
4.0 … 32.0
Q62703-Q1400
Q62703-Q1401
Q62703-Q1402
Q62703-Q2403
Q62703-Q1403
LG 5460-GK
LG 5460-H
LG 5460-J
LG 5460-K
LG 5460-HL
1.6 … 12.5
2.5 … 5.0
4.0 … 8.0
6.3 … 12.5
2.5 … 20.0
Q62703-Q1407
Q62703-Q1406
Q62703-Q1867
Q62703-Q2014
Q62703-Q3190
Streuung der Lichtstärke in einer Verpackungseinheit IV max / IV min ≤ 2.0.
Luminous intensity ratio in one packaging unit IV max / IV min ≤ 2.0.
Semiconductor Group
2
LR 5460, LS 5460, LY 5460
LG 5460
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Symbol
Symbol
Werte
Values
Einheit
Unit
LR
LS, LY, LG
Betriebstemperatur
Operating temperature range
Top
Tstg
Tj
– 55 … + 100
– 55 … + 100
+ 100
˚C
˚C
˚C
mA
A
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlaßstrom
Forward current
IF
45
40
Stoßstrom
IFM
0.5
Surge current
t ≤ 10 µs, D = 0.005
Sperrspannung
Reverse voltage
VR
5
V
Verlustleistung
Power dissipation
TA ≤ 25 ˚C
Ptot
100
140
mW
Wärmewiderstand
Thermal resistance
Sperrschicht / Luft
Junction / air
Rth JA
400
K/W
Semiconductor Group
3
LR 5460, LS 5460, LY 5460
LG 5460
Kennwerte (TA = 25 ˚C)
Characteristics
Bezeichnung
Parameter
Symbol
Symbol
Werte
Values
Einheit
Unit
LR
LS
LY
LG
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
IF = 20 mA
(typ.) λpeak
(typ.)
660 635 586 565 nm
Dominantwellenlänge
Dominant wavelength
IF = 20 mA
(typ.) λdom
(typ.)
645 628 590 570 nm
Spektrale Bandbreite bei 50 % Irel max
Spectral bandwidth at 50 % Irel max
IF = 20 mA
(typ.) ∆λ
(typ.)
35
50
45
50
45
50
25
50
nm
Abstrahlwinkel bei 50 % IV (Vollwinkel)
Viewing angle at 50 % IV
2ϕ
Grad
deg.
Durchlaßspannung
Forward voltage
IF = 10 mA
(typ.) VF
(max.) VF
1.6
2.0
2.0
2.6
2.0
2.6
2.0
2.6
V
V
Sperrstrom
Reverse current
VR = 5 V
(typ.) IR
(max.) IR
0.01 0.01 0.01 0.01 µA
10
10
10
10
µA
Kapazität
(typ.) C0
25
12
10
15
pF
Capacitance
VR = 0 V, f = 1 MHz
Schaltzeiten:
Switching times:
IV from 10 % to 90 %
IV from 90 % to 10 %
IF = 100 mA, tP = 10 µs, RL = 50 Ω
(typ.) tr
(typ.) tf
120 300 300 450 ns
50 150 150 200 ns
Semiconductor Group
4
LR 5460, LS 5460, LY 5460
LG 5460
Relative spektrale Emission Irel = f (λ), TA = 25 ˚C, IF = 20 mA
Relative spectral emission
V (λ) = spektrale Augenempfindlichkeit
Standard eye response curve
Abstrahlcharakteristik Irel = f (ϕ)
Radiation characteristic
Semiconductor Group
5
LR 5460, LS 5460, LY 5460
LG 5460
Durchlaßstrom IF = f (VF)
Forward current
TA = 25 ˚C
Relative Lichtstärke IV/IV(10 mA) = f (IF)
Relative luminous intensity
TA = 25 ˚C
Zulässige Impulsbelastbarkeit IF = f (tP)
Permissible pulse handling capability
Duty cycle D = parameter, TA = 25 ˚C
LS, LY, LG
Zulässige Impulsbelastbarkeit IF = f (tP)
Permissible pulse handling capability
Duty cycle D = parameter, TA = 25 ˚C
LR
Semiconductor Group
6
LR 5460, LS 5460, LY 5460
LG 5460
Maximal zulässiger Durchlaßstrom
Max. permissible forward current
IF = f (TA)
Wellenlänge der Strahlung λpeak = f (TA)
Wavelength at peak emission
IF = 20 mA
Dominantwellenlänge λdom = f (TA)
Dominant wavelength
IF = 20 mA
Durchlaßspannung VF = f (TA)
Forward voltage
IF = 10 mA
Semiconductor Group
7
LR 5460, LS 5460, LY 5460
LG 5460
Relative Lichtstärke IV/IV(25 °C) = f (TA)
Relative luminous intensity
IF = 10 mA
Maßzeichnung
Package Outlines
(Maße in mm, wenn nicht anders angegeben)
(Dimensions in mm, unless otherwise specified)
Kathodenkennzeichnung: Kürzerer Lötspieß
Cathode mark:
Short solder lead
Semiconductor Group
8
