BZX8V2

型号：

BZX8V2

描述：

1.3W外延稳压二极管[ 1.3W EPITAXIAL ZENER DIODE ]

品牌：

DIOTECH[ DIOTECH COMPANY. ]

页数：

3 页

PDF大小：

1607 K

下载PDF手册

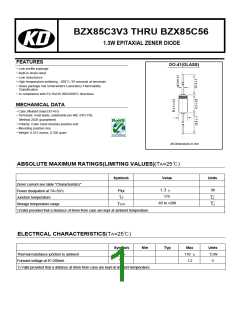

BZX85C3V3 THRU BZX85C56
1.3W EPITAXIAL ZENER DIODE
FEATURES
• Low profile package
• Built-in strain relief
• Low inductance
DO-41(GLASS)
• High temperature soldering : 260°C /10 seconds at terminals
• Glass package has Underwriters Laboratory Flammability
Classification
• In compliance with EU RoHS 2002/95/EC directives
MECHANICAL DATA
• Case: Molded Glass DO-41G
• Terminals: Axial leads, solderable per MIL-STD-750,
Method 2026 guaranteed
• Polarity: Color band denotes positive end
• Mounting position:Any
• Weight: 0.012 ounce, 0.336 gram
All Dimensions in mm
ABSOLUTE MAXIMUM RATINGS(LIMITING VALUES)(TA=25℃)
Symbols
Value
Units
Zener current see table "Characteristics"
Power dissipation at TA=50℃
Junction temperature
W
1.3 1)
175
Ptot
TJ
℃
℃
-65 to +200
Storage temperature range
TSTG
1)Valid provided that a distance of 8mm from case are kept at ambient temperature
ELECTRCAL CHARACTERISTICS(TA=25℃)
Symbols
RthA
Min
Typ
Max
170 1)
1.2
Units
℃/W
V
Thermal resistance junction to ambient
Forward voltage at IF=200mA
VF
1) Valid provided that a distance at 8mm from case are kept at ambient temperature
BZX85C3V3 THRU BZX85C56
1.3W EPITAXIAL ZENER DIODE
Type
VZnom IZT for VZT and r zjT
rzjK @ IZK
IR
@
VR
TKVZ
BZX85C
2V7
3V0
3V3
3V6
3V9
4V3
4V7
5V1
5V6
6V2
6V8
7V5
8V2
9V1
10
V
mA
80
80
80
60
60
50
45
45
45
35
35
35
25
25
25
V1)
Ω
Ω
mA
μA
<150
<100
<40
<20
<10
<3
<3
<1
<1
<1
V
1
1
1
1
1
1
1
1
1
2
3
5
6.2
6.8
7.5
8.2
9.1
10
11
12
13
15
16
18
20
22
24
27
30
33
36
39
43
%/K
2.7
3.0
3.3
3.6
3.9
4.3
4.7
5.1
5.6
6.2
6.8
7.5
8.2
9.1
10
11
12
13
15
16
18
20
22
24
27
30
33
36
39
43
47
51
56
2.5~2.9
2.8~3.2
3.1~3.5
3.4~3.8
3.7~4.1
4.0~4.6
4.4~5.0
4.8~5.4
5.2~6.0
5.8~6.6
6.4~7.2
7.0~7.9
7.7~8.7
8.5~9.6
9.4~10.6
<20
<20
<20
<20
<15
<13
<13
<10
<7
<4
<3.5
<3
<5
<5
<400
<400
<400
<500
<500
<500
<500
<500
<400
<300
<300
<200
<200
<200
<200
<300
<350
<400
<500
<500
<500
<600
<600
<600
<750
<1000
<1000
<1000
<1000
<1000
<1500
<1500
<2000
1
1
1
1
1
1
1
1
1
-0.09~-0.06
-0.08~-0.05
-0.08~-0.05
-0.08~-0.05
-0.08~-0.05
-0.06~-0.03
-0.05~+0.02
-0.02~+0.02
-0.05~+0.05
0.03~0.06
0.03~0.07
0.03~0.07
0.03~0.08
0.03~0.09
0.03~0.1
0.03~0.11
0.03~0.11
0.03~0.11
0.03~0.11
0.03~0.11
0.03~0.11
0.03~0.11
0.04~0.12
0.04~0.12
0.04~0.12
0.04~0.12
0.04~0.12
0.04~0.12
0.04~0.12
0.04~0.12
0.04~0.12
0.04~0.12
0.04~0.12
1
1
<1
<1
<1
<1
0.5
0.5
0.5
0.5
0.5
0.5
0.5
0.5
0.5
0.5
0.5
0.5
0.5
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
0.25
<7
<8
<9
<0.5
<0.5
<0.5
<0.5
<0.5
<0.5
<0.5
<0.5
<0.5
<0.5
<0.5
<0.5
<0.5
<0.5
<0.5
<0.5
<0.5
<0.5
<0.5
11
12
13
15
16
18
20
22
24
27
30
33
36
39
43
47
20 10.4~11.6
20 11.4~12.7
20 12.4~14.1
15 13.8~15.6
15 15.3~17.1
15 16.8~19.1
10 18.8~21.2
10 20.8~23.3
10 22.8~25.6
<10
<15
<15
<20
<24
<25
<25
<30
<30
<35
<40
<50
<50
<90
<115
<120
8
8
8
8
6
6
4
4
4
25.1~28.9
28~32
31~35
34~38
37~41
40~46
44~50
48~54
52~60
51
56
BZX85C3V3 THRU BZX85C56
RATINGS AND CHARACTERISTIC CURVES
Characteristics (Tj=25℃ unless otherwise specified)
Tamb – Ambient Temperature(℃)
Figure1.Total Power Dissipation vs. Ambient
Temperature
l – Lead Length (mm)
Figure2. Thermal Resistance vs. Lead Length
VR=0V
VR=2V
VR=5V
VR=20V
VR=30V
Vz-Z-Voltage (V)
Vz-Z-Voltage (V)
Figure3. Diode Capacitance vs. Z-Voltage
Figure4.Differential Z-Resistance vs.Z-Voltage
tp –Pulse Length (ms)
Figure5. Thermal Response
