LY5380-K

型号：

LY5380-K

描述：

5毫米T1 3/4 LED ，扩散广角LED[ 5 mm T1 3/4 LED, Diffused Wide-Angle LED ]

品牌：

INFINEON[ Infineon ]

页数：

7 页

PDF大小：

353 K

下载PDF手册

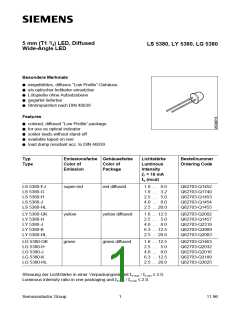

5 mm (T1 3/4) LED, Diffused
Wide-Angle LED
LS 5380, LY 5380, LG 5380
Besondere Merkmale
● eingefärbtes, diffuses “Low Profile”-Gehäuse
● als optischer Indikator einsetzbar
● Lötspieße ohne Aufsetzebene
● gegurtet lieferbar
● Störimpulsfest nach DIN 40839
Features
● colored, diffused “Low Profile”-package
● for use as optical indicator
● solder leads without stand-off
● available taped on reel
● load dump resistant acc. to DIN 40839
Typ
Type
Emissionsfarbe Gehäusefarbe
Lichtstärke
Luminous
Intensity
Bestellnummer
Ordering Code
Color of
Color of
Package
Emission
IF = 10 mA
IV (mcd)
LS 5380-FJ
LS 5380-G
LS 5380-H
LS 5380-J
LS 5380-HL
super-red
yellow
red diffused
1.0 … 8.0
1.6 … 3.2
2.5 … 5.0
4.0 … 8.0
2.5 … 20.0
Q62703-Q1452
Q62703-Q1740
Q62703-Q1453
Q62703-Q1454
Q62703-Q1455
LY 5380-GK
LY 5380-H
LY 5380-J
LY 5380-K
LY 5380-HL
yellow diffused
green diffused
1.6 … 12.5
2.5 … 5.0
4.0 … 8.0
6.3 … 12.5
2.5 … 20.0
Q62703-Q2002
Q62703-Q1457
Q62703-Q2319
Q62703-Q3909
Q62703-Q2003
LG 5380-GK
LG 5380-H
LG 5380-J
LG 5380-K
LG 5380-HL
green
1.6 … 12.5
2.5 … 5.0
4.0 … 8.0
6.3 … 12.5
2.5 … 20.0
Q62703-Q1463
Q62703-Q2032
Q62703-Q2016
Q62703-Q3189
Q62703-Q3825
Streuung der Lichtstärke in einer Verpackungseinheit IV max / IV min ≤ 2.0.
Luminous intensity ratio in one packaging unit IV max / IV min ≤ 2.0.
Semiconductor Group
1
11.96
LS 5380, LY 5380, LG 5380
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Symbol
Symbol
Werte
Values
Einheit
Unit
Betriebstemperatur
Operating temperature range
T
– 55 … + 100
˚C
˚C
˚C
mA
A
op
Lagertemperatur
Storage temperature range
T
stg
– 55 … + 100
Sperrschichttemperatur
Junction temperature
T
j
+ 100
40
Durchlaßstrom
Forward current
IF
Stoßstrom
IFM
0.5
Surge current
t ≤ 10 µs, D = 0.005
Sperrspannung
Reverse voltage
VR
5
V
Verlustleistung
Power dissipation
TA ≤ 25 ˚C
P
tot
140
mW
Wärmewiderstand
Thermal resistance
Sperrschicht / Luft
Junction / air
Rth JA
400
K/W
Semiconductor Group
2
LS 5380, LY 5380, LG 5380
Kennwerte (TA = 25 ˚C)
Characteristics
Bezeichnung
Parameter
Symbol
Symbol
Werte
Values
Einheit
Unit
LS
LY
LG
Wellenlänge des emittierten Lichtes (typ.) λpeak
635
586
590
45
565
nm
nm
nm
Wavelength at peak emission
(typ.)
IF = 20 mA
Dominantwellenlänge
Dominant wavelength
IF = 20 mA
(typ.) λdom
(typ.)
628
45
570
25
Spektrale Bandbreite bei 50 % Irel max (typ.) ∆λ
Spectral bandwidth at 50 % Irel max
IF = 20 mA
(typ.)
Abstrahlwinkel bei 50 % IV (Vollwinkel)
Viewing angle at 50 % IV
2ϕ
140
140
140
Grad
deg.
Durchlaßspannung
Forward voltage
IF = 10 mA
(typ.) VF
(max.) VF
2.0
2.6
2.0
2.6
2.0
2.6
V
V
Sperrstrom
Reverse current
VR = 5 V
(typ.) IR
(max.) IR
0.01
10
0.01
10
0.01
10
µA
µA
Kapazität
(typ.) C0
12
10
15
pF
Capacitance
VR = 0 V, ƒ = 1 MHz
Schaltzeiten:
Switching times:
IV from 10 % to 90 %
IV from 90 % to 10 %
IF = 100 mA, tP = 10 µs, RL = 50 Ω
(typ.) tr
(typ.) tf
300
150
300
150
450
200
ns
ns
Semiconductor Group
3
LS 5380, LY 5380, LG 5380
Relative spektrale Emission Irel = f (λ), TA = 25 ˚C, IF = 20 mA
Relative spectral emission
V (λ) = spektrale Augenempfindlichkeit
Standard eye response curve
Abstrahlcharakteristik Irel = f (ϕ)
Radiation characteristic
Semiconductor Group
4
LS 5380, LY 5380, LG 5380
Durchlaßstrom IF = f (VF)
Forward current
TA = 25 ˚C
Relative Lichtstärke IV/IV(10 mA) = f (IF)
Relative luminous intensity
TA = 25 ˚C
Zulässige Impulsbelastbarkeit IF = f (tP)
Permissible pulse handling capability
Duty cycle D = parameter, TA = 25 ˚C
Maximal zulässiger Durchlaßstrom
Max. permissible forward current
IF = f (TA)
Semiconductor Group
5
LS 5380, LY 5380, LG 5380
Wellenlänge der Strahlung λpeak = f (TA)
Wavelength at peak emission
IF = 20 mA
Dominantwellenlänge λdom = f (TA)
Dominant wavelength
IF = 20 mA
Durchlaßspannung VF = f (TA)
Forward voltage
IF = 10 mA
Relative Lichtstärke IV/IV(25 °C) = f (TA)
Relative luminous intensity
IF = 10 mA
Semiconductor Group
6
LS 5380, LY 5380, LG 5380
Maßzeichnung
Package Outlines
(Maße in mm, wenn nicht anders angegeben)
(Dimensions in mm, unless otherwise specified)
Kathodenkennzeichnung: Kürzerer Lötspieß
Cathode mark:
Short solder lead
Semiconductor Group
7
