1SS389_07

型号:

1SS389_07

描述:

高速开关应用[ High Speed Switching Application ]

品牌:

TOSHIBA[ TOSHIBA ]

页数:

3 页

PDF大小:

200 K

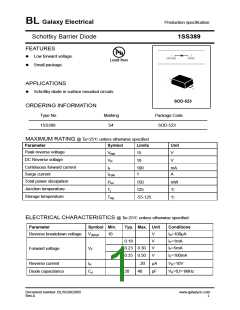

BL Galaxy Electrical
Production specification
Schottky Barrier Diode
1SS389
FEATURES
Pb
Lead-free
z
Low forward voltage.
z
Small package.
APPLICATIONS
z
Schottky diode in surface mounted circuits.
SOD-523
ORDERING INFORMATION
Type No.
1SS389
Marking
S4
Package Code
SOD-523
MAXIMUM RATING @ Ta=25unless otherwise specified
Parameter
Symbol
Limits
Unit
Peak reverse voltage
VRM
15
V
V
DC Reverse voltage
Continuous forward current
Surge current
VR
10
IF
100
1
mA
A
IFSM
Total power dissipation
Junction temperature
Storage temperature
Ptot
Tj
150
mW
125
Tstg
-55-125
ELECTRICAL CHARACTERISTICS @ Ta=25unless otherwise specified
Parameter
Symbol Min.
V(BR)R 10
Typ. Max. Unit
Conditions
IR=100μA
IF=1mA
Reverse breakdown voltage
V
0.18
V
V
V
0.23 0.30
0.35 0.50
IF=5mA
Forward voltage
VF
IF=100mA
μA
Reverse current
IR
20
VR=10V
Diode capacitance
Cd
20
40
pF
VR=0,f=1MHz
Document number: BL/SSSKD005
Rev.A
www.galaxycn.com
1
BL Galaxy Electrical
Production specification
Schottky Barrier Diode
1SS389
TYPICAL CHARACTERISTICS @ Ta=25unless otherwise specified
Document number: BL/SSSKD005
Rev.A
www.galaxycn.com
2
BL Galaxy Electrical
Production specification
Schottky Barrier Diode
1SS389
PACKAGE OUTLINE
Plastic surface mounted package
SOD-523
SOD-523
Dim
A
Min
1.1
Max
1..3
0.9
B
0.7
C
0.5
0.7
D
0.25
0.15
0.35
0.25
E
J
0.1 Typical
K
1.5
1.7
All Dimensions in mm
SOLDERING FOOTPRINT
Unitmm
PACKAGE INFORMATION
Device
Package
Shipping
1SS389
SOD-523
3000/Tape&Reel
Document number: BL/SSSKD005
Rev.A
www.galaxycn.com
3
