LY5421

型号：

LY5421

描述：

5毫米（ T1  ）LED ，不扩散超高亮LED[ 5 mm (T1 ) LED, Non Diffused Super-Bright LED ]

品牌：

INFINEON[ Infineon ]

页数：

9 页

PDF大小：

76 K

下载PDF手册

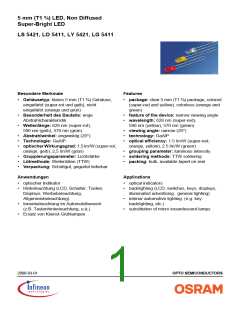

5 mm (T1 ¾) LED, Non Diffused
Super-Bright LED
LS 5421, LO 5411, LY 5421, LG 5411
Besondere Merkmale
Features
• Gehäusetyp: klares 5 mm (T1 ¾) Gehäuse,
eingefärbt (super-rot und gelb), nicht
eingefärbt (orange und grün)
• package: clear 5 mm (T1 ¾) package, colored
(super-red and yellow), colorless (orange and
green)
• Besonderheit des Bauteils: enge
Abstrahlcharakteristik
• Wellenlänge: 628 nm (super-rot),
590 nm (gelb), 570 nm (grün)
• feature of the device: narrow viewing angle
• wavelength: 628 nm (super-red),
590 nm (yellow), 570 nm (green)
• viewing angle: narrow (20°)
• Abstrahlwinkel: engwinklig (20°)
• Technologie: GaAlP
• optischer Wirkungsgrad: 1,5 lm/W (super-rot,
orange, gelb), 2,5 lm/W (grün)
• Gruppierungsparameter: Lichtstärke
• Lötmethode: Wellenlöten (TTW)
• Verpackung: Schüttgut, gegurtet lieferbar
• technology: GaAlP
• optical efficiency: 1.5 lm/W (super-red,
orange, yellow), 2.5 lm/W (green)
• grouping parameter: luminous intensity
• soldering methods: TTW soldering
• packing: bulk, available taped on reel
Anwendungen
Applications
• optischer Indikator
• optical indicators
• Hinterleuchtung (LCD, Schalter, Tasten,
Displays, Werbebeleuchtung,
Allgemeinbeleuchtung)
• Innenbeleuchtung im Automobilbereich
(z.B. Tastenhinterleuchtung, u.ä.)
• Ersatz von Kleinst-Glühlampen
• backlighting (LCD, switches, keys, displays,
illuminated advertising, general lighting)
• interior automotive lighting. (e.g. key
backlighting, etc.)
• substitution of micro incandescent lamps
2000-03-01
1
OPTO SEMICONDUCTORS
LS 5421, LO 5411, LY 5421, LG 5411
Typ
Emissions-
farbe
Color of
Emission
Gehäuse-
farbe
Color of
Package
Lichtstärke
Lichtstrom
Bestellnummer
Ordering Code
Type
Luminous
Intensity
IF = 10 mA
IV (mcd)
Luminous
Flux
IF = 10 mA
ΦV (mlm)
LS 5421-NR
LS 5421-Q
LS 5421-R
LS 5421-S
LS 5421-QT
super-red
orange
yellow
red clear
28 ... 180
71 ... 112
112 ... 180
180 ... 280
71 ... 450
20 (typ.)
20 (typ.)
30 (typ.)
50 (typ.)
60 (typ.)
Q62703-Q1994
Q62703-Q1442
Q62703-Q1738
Q62703-Q2405
Q62703-Q1995
LO 5411-QT
LO 5411-R
LO 5411-S
LO 5411-T
LO 5411-RU
colorless clear
yellow clear
colorless clear
71 ... 450
112 ... 180
180 ... 280
280 ... 450
112 ... 710
70 (typ.)
20 (typ.)
30 (typ.)
50 (typ.)
60 (typ.)
Q62703-Q3928
Q62703-Q3929
Q62703-Q3930
Q62703-Q3931
Q62703-Q3932
LY 5421-NR
LY 5421-Q
LY 5421-R
LY 5421-S
LY 5421-QT
28 ... 180
71 ... 112
112 ... 180
180 ... 280
71 ... 450
20 (typ.)
20 (typ.)
30 (typ.)
50 (typ.)
60 (typ.)
Q62703-Q1444
Q62703-Q1446
Q62703-Q2005
Q62703-Q2632
Q62703-Q1447
LG 5411-NR
LG 5411-Q
LG 5411-R
LG 5411-S
LG 5411-QT
green
28 ... 180
71 ... 112
112 ... 180
180 ... 280
71 ... 450
20 (typ.)
20 (typ.)
30 (typ.)
50 (typ.)
60 (typ.)
Q62703-Q2023
Q62703-Q1739
Q62703-Q1451
Q62703-Q2321
Q62703-Q2024
Helligkeitswerte werden mit einer Stromeinprägedauer von 25 ms und einer Genauigkeit von ±11 %
ermittelt.
Luminous intensity is tested at a current pulse duration of 25 ms and an accuracy of ±11 %.
2000-03-01
2
OPTO SEMICONDUCTORS
LS 5421, LO 5411, LY 5421, LG 5411
Bezeichnung
Parameter
Symbol
Symbol
Wert
Value
Einheit
Unit
Betriebstemperatur
Operating temperature range
Top
Tstg
Tj
– 55 … + 100
– 55 … + 100
+ 100
°C
°C
°C
mA
A
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlaßstrom
Forward current
IF
40
Stoßstrom
IFM
0.5
Surge current
t ≤ 10 µs, D = 0.005
Sperrspannung
Reverse voltage
VR
5
V
Leistungsaufnahme
Power dissipation
TA ≤ 25 °C
Ptot
130
mW
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
Junction/ambient
Sperrschicht/Lötpad
Rth JA
Rth JS
400
180
K/W
K/W
Junction/solder point
Montage auf PC-Board FR 4 (Padgröße ≥ 16 mm2)
mounted on PC board FR 4 (pad size ≥ 16 mm 2)
Minimale Beinchenlänge
Minimum lead length
2000-03-01
3
OPTO SEMICONDUCTORS
LS 5421, LO 5411, LY 5421, LG 5411
Bezeichnung
Parameter
Symbol
Symbol
Werte
Values
Einheit
Unit
LS
LO
LY
LG
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
IF = 10 mA
(typ.) λpeak
635
610
605
40
586
565
nm
nm
nm
Dominantwellenlänge
Dominant wavelength
IF = 10 mA
(typ.) λdom
(typ.) ∆λ
(typ.) 2ϕ
628
45
590
45
570
25
Spektrale Bandbreite bei 50 % Irel max
Spectral bandwidth at 50 % Irel max
IF = 10 mA
Abstrahlwinkel bei 50 % IV (Vollwinkel)
Viewing angle at 50 % IV
20
20
20
20
Grad
deg.
Durchlaßspannung
Forward voltage
IF = 10 mA
(typ.) VF
(max.) VF
2.0
2.6
2.0
2.6
2.0
2.6
2.0
2.6
V
V
Sperrstrom
Reverse current
VR = 5 V
(typ.) IR
(max.) IR
0.01 0.01 0.01 0.01 µA
10 10 10 10 µA
Temperaturkoeffizient von λpeak
Temperature coefficient of λpeak
IF = 10 mA
(typ.) TCλpeak
(typ.) TCλdom
(typ.) TCV
0.11 0.12 0.10 0.11 nm/K
0.07 0.07 0.07 0.07 nm/K
– 1.9 – 1.9 – 1.9 – 1.4 mV/K
Temperaturkoeffizient von λdom
Temperature coefficient of λdom
IF = 10 mA
Temperaturkoeffizient von VF
Temperature coefficient of VF
IF = 10 mA
Optischer Wirkungsgrad
Optical efficiency
IF = 10 mA
(typ.) ηopt
1.5
1.5
1.5
2.5
lm/W
2000-03-01
4
OPTO SEMICONDUCTORS
LS 5421, LO 5411, LY 5421, LG 5411
Relative spektrale Emission Irel = f (λ), TA = 25 °C, IF = 10 mA
Relative Spectral Emission
V(λ) = spektrale Augenempfindlichkeit
Standard eye response curve
OHL01102
100
%
Irel
80
60
40
20
0
Vλ
400
450
500
550
600
650
700
nm
λ
Abstrahlcharakteristik Irel = f (ϕ)
Radiation Characteristic
40˚
30˚
20˚
10˚
0˚
1.0
OHL01642
ϕ
50˚
0.8
0.6
0.4
0.2
0
60˚
70˚
80˚
90˚
100˚
1.0
0.8
0.6
0.4
0˚
20˚
40˚
60˚
80˚
100˚
120˚
2000-03-01
5
OPTO SEMICONDUCTORS
LS 5421, LO 5411, LY 5421, LG 5411
Durchlaßstrom IF = f (VF)
Forward Current
TA = 25 °C
Relative Lichtstärke IV/IV(10 mA) = f (IF)
Relative Luminous Intensity
TA = 25 °C
OHL02357
OHL01263
101
10 2
IV
IF
mA
IV(10 mA)
100
5
10 1
5
10-1
5
10 0
5
10-2
green
yellow
super-red
orange
5
10-3
10 -1
10 -1
10 0
5
10 1
10 2
1
1.4
1.8
2.2
2.6
3
3.4
V
mA
5
IF
VF
Maximal zulässiger Durchlaßstrom IF = f (T)
Max. Permissible Forward Current
Relative Lichtstärke IV / IV(25 °C)= f (TA)
Relative Luminous Intensity
IF = 10 mA
OHL01149
OHL01092
2.0
50
IV
IF
mA
40
IV (25 ˚C)
1.6
TA
TS
1.2
30
20
10
0
yellow
green
0.8
orange
super-red
0.4
T
A temp. ambient
TS temp. solder point
0
0
20
40
60
80 ˚C 100
0
20
40
60
80 ˚C 100
T
TA
2000-03-01
6
OPTO SEMICONDUCTORS
LS 5421, LO 5411, LY 5421, LG 5411
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, TA = 25 °C
OHL01162
10 4
tP
IF
mA
t P
IF
D
=
T
T
10 3
5
D
=
0.005
0.01
0.02
0.05
0.1
0.2
10 2
5
0.5
DC
10 1
10-5
10-4 10-3 10-2 10-1
100 s 101
tp
2000-03-01
7
OPTO SEMICONDUCTORS
LS 5421, LO 5411, LY 5421, LG 5411
Maßzeichnung
Package Outlines
Area not flat
7.8 (0.307)
5.9 (0.232)
5.5 (0.217)
7.5 (0.295)
1.8 (0.071)
1.2 (0.047)
29.0 (1.142)
27.0 (1.063)
0.6 (0.024)
0.4 (0.016)
Cathode
9.0 (0.354)
8.2 (0.323)
GEXY6713
Maße werden wie folgt angegeben: mm (inch) / Dimensions are specified as follows: mm (inch).
Kathodenkennung:
Cathode mark:
kürzerer Lötspieß
short solder lead
Gewicht / Approx. weight: 0.35 g
2000-03-01
8
OPTO SEMICONDUCTORS
LS 5421, LO 5411, LY 5421, LG 5411
Lötbedingungen
Soldering Conditions
Wellenlöten (TTW) (nach CECC 00802)
TTW Soldering
(acc. to CECC 00802)
OHLY0598
300
C
10 s
Normalkurve
standard curve
250
200
150
100
50
T
235 C ... 260 C
Grenzkurven
limit curves
2. Welle
2. wave
1. Welle
1. wave
ca 200 K/s
2 K/s
5 K/s
100 C ... 130 C
Zwangskühlung
2 K/s
forced cooling
0
0
50
100
150
200
s
250
t
Empfohlenes Lötpaddesign Wellenlöten (TTW)
Recommended Solder Pad
TTW Soldering
4
OHLP0985
2000-03-01
9
OPTO SEMICONDUCTORS
