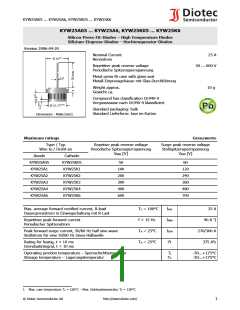

KYW25A05 ... KYW25A6, KYW25K05 ... KYW25K6
KYW25A05 ... KYW25A6, KYW25K05 ... KYW25K6
Silicon-Press-Fit-Diodes – High Temperature Diodes
Silizium-Einpress-Dioden – Hochtemperatur-Dioden
Version 2006-04-20
Nominal Current
Nennstrom
25 A
Ø 16±0.5
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
50 ... 600 V
Metal press-fit case with glass seal
1.3
Metall-Einpressgehäuse mit Glas-Durchführung
Weight approx.
Gewicht ca.
10 g
Compound has classification UL94V-0
Vergussmasse nach UL94V-0 klassifiziert
Ø 12.77±0.04
Standard packaging: bulk
Standard Lieferform: lose im Karton
Dimensions - Maße [mm]
Maximum ratings
Grenzwerte
Type / Typ
Wire to / Draht an
Repetive peak reverse voltage
Periodische Spitzensperrspannung
Surge peak reverse voltage
Stoßspitzensperrspannung
V
RRM [V]
V
RSM [V]
Anode
Cathode
KYW25K05
KYW25K1
KYW25K2
KYW25K3
KYW25K4
KYW25K6
KYW25A05
KYW25A1
KYW25A2
KYW25A3
KYW25A4
KYW25A6
50
60
100
200
300
400
600
120
240
360
480
700
Max. average forward rectified current, R-load
Dauergrenzstrom in Einwegschaltung mit R-Last
TC = 100°C
f > 15 Hz
TA = 25°C
TA = 25°C
IFAV
IFRM
IFSM
i2t
25 A
90 A 1)
Repetitive peak forward current
Periodischer Spitzenstrom
Peak forward surge current, 50/60 Hz half sine-wave
Stoßstrom für eine 50/60 Hz Sinus-Halbwelle
270/300 A
375 A2s
Rating for fusing, t < 10 ms
Grenzlastintegral, t < 10 ms
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
Tj
TS
-50...+175°C
-50...+175°C
1
Max. case temperature TC = 150°C – Max. Gehäusetemperatur TC = 150°C
