WTL2622

型号：

WTL2622

描述：

双N沟道增强型MOSFET[ Dual N-Channel Enhancement Mode MOSFET ]

品牌：

WEITRON[ WEITRON TECHNOLOGY ]

页数：

6 页

PDF大小：

544 K

下载PDF手册

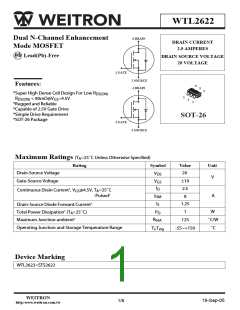

WTL2622
6 DRAIN
Dual N-Channel Enhancement
Mode MOSFET
DRAIN CURRENT
2.5 AMPERES
P b
Lead(Pb)-Free
DRAIN SOURCE VOLTAGE
20 VOLTAGE
1 GATE
2 SOURCE
4 DRAIN
Features:
6
5
4
*Super High Dense Cell Design For Low R
DS(ON)
1
2
3
R
< 80mΩ@V =4.5V
DS(ON)
GS
*Rugged and Reliable
*Capable of 2.5V Gate Drive
*Simple Drive Requirement
*SOT-26 Package
SOT-26
3 GATE
5 SOURCE
Maximum Ratings (T =25˚C Unless Otherwise Specified)
A
Rating
Symbol
Value
20
Unit
Drain-Source Voltage
V
DS
GS
V
±10
2.5
Gate-Source Voltage
V
I
Continuous Drain Current1, V @4.5V, T =25˚C
D
GS
A
-Pulsed2
A
I
8
DM
Drain-Source Diode Forward Current1
S
I
1.25
Total Power Dissipation1 (T =25˚C)
1
W
˚C/W
˚C
P
D
A
Maximum Junction-ambient1
125
R
θJA
Operating Junction and Storage Temperature Range
T ,T
J
-55~+150
stg
Device Marking
WTL2622=STS2622
WEITRON
http:www.weitron.com.tw
19-Sep-05
1/6
WTL2622
Electrical Characteristics(TA = 25℃ Unless otherwise noted)
Characteristic
Symbol Min
Typ3
Max
Unit
OFF Characteristics
Drain-Source Breakdown Voltage
20
-
-
BVDSS
V
VGS=0,ID=250μA
Drain-SourceLeakage Current
VDS=16V,VGS=0V
μA
IDSS
IGSS
-
-
-
-
1
Gate-Source Leakage current
±100
nA
VGS=±10V, V =0V
DS
ON Characteristics2
Gate-Source Threshold Voltage
0.5
0.8
1.5
V
VGS(Th)
VDS=VGS,ID=250μA
Drain-SourceOn-Resistance
VGS=4.5V,ID=2.5A
80
-
-
65
90
RDS(on)
mΩ
110
VGS=2.5V,ID=2.0A
On-State Drain Current
VDS=5V,VGS=4.5V
ID(ON)
A
S
6
-
-
-
-
Forward Transconductance
VDS=5V,ID=2.5A
gfs
7
Dynamic Characteristics3
Input Capacitance
-
-
-
220
67
-
-
-
Ciss
Coss
Crss
VGS=0V,VDS=10V,f=1.0MHz
Output Capacitance
VGS=0V,VDS=10V,f=1.0MHz
pF
Reverse Transfer Capacitance
VGS=0V,VDS=10V,f=1.0MHz
50
WEITRON
http:www.weitron.com.tw
2/6
19-Sep-05
WTL2622
Electrical Characteristics(TA = 25℃ Unless otherwise noted)
Characteristic
Symbol Min
Typ3
Max
Unit
Switching Characteristics3
Turn-on Delay Time2
-
-
-
-
-
-
-
10.2
8.3
13.5
12.7
4
-
-
-
-
-
-
-
td(on)
VDS=10V, VGS=4.5V, ID=1A, RGEN=6Ω
Rise Time
VDS=10V, VGS=4.5V, ID=1A, RGEN=6Ω
tr
ns
Turn-off Delay Time
VDS=10V, VGS=4.5V, ID=1A, RGEN=6Ω
td(off)
Fall Time
VDS=10V, VGS=4.5V, ID=1A, RGEN=6Ω
tf
Total Gate Charge2
Qg
VDS=10V,VGS=4.5V,ID=2.5A
Gate-Source Charge
VDS=10V,VGS=4.5V,ID=2.5A
Qgs
nC
1.5
0.7
Gate-Source Change
VDS=10V,VGS=4.5V,ID=2.5A
Qgd
Source-Drain Diode Characteristics2
Forward On Voltage
-
0.84
1.2
V
VSD
VGS=0V,IS=1.25A
Note: 1. Surface mounted on 1 in2 copper pad of FR4 board, t ≤ 10sec.
2. Pulse Test : Pulse width ≤ 300µs, duty cycle ≤ 2%.
3. Guaranteed by design, not subject to production testing.
WEITRON
http:www.weitron.com.tw
3/6
19-Sep-05
WTL2622
15
12
20
25 C
VGS=10V
V
GS=4V
VGS=4.5V
16
12
-55 C
VGS=3V
Tj=125 C
9
6
8
4
0
VGS=2V
3
0
0.0
0.6
2.4
3.0
3.6
1.2
1.8
1
2.5
3
0
0.5
2
1.5
VDS, Drain-to-Source Voltage (V)
VGS, Gate-to-Source Voltage (V)
Fig.1 Output Characteristics
Fig.2 Transfer Characteristics
2.2
VGS=4.5V
500
ID=2.5A
1.8
400
300
200
1.4
1.0
Ciss
0.6
0.2
0
100
0
Coss
Crss
-50 -25
0
25
50
100 125
75
0
5
10
15
20
25
30
Tj (˚C)
VDS, Drain-to Source Voltage (V)
Fig.4 On-Resistance Variation with
Temperature
Fig.3 Capacitance with Drain to Source
Voltage
1.3
1.3
VDS=VGS
ID=250uA
1.2
ID=250uA
1.2
1.1
1.0
0.9
1.1
1.0
0.9
0.8
0.7
0.8
0.7
0.6
-50 -25
0
25 50 75 100 125
-50 -25
0
25 50 75 100 125
Tj, Junction Temperature (˚C)
Tj, Junction Temperature (˚C)
Fig.5 Gate Threshold Voltage Variation
with Temperature
Fig.6 Breakdown Voltage Variation
with Temperature
WEITRON
http://www.weitron.com.tw
4/6
19-Sep-05
WTL2622
12
20
10
10
8
6
4
2
0
1
0
TJ=25˚C
VDS=5V
0.4
0.8
1.2
1.6
2.0
2.4
0
3
6
9
12
15
VSD, Body Diode Forward Voltage (V)
IDS, Drain-Source Current (A)
Fig.7 Transconductance Variation
with Drain Current
Fig.8 Body Diode Forward Voltage
Variation with Source Current
50
10
5
VDS=4.5V
4
ID=2.5A
t
i
m
i
L
)
1
N
0
m
O
(
s
RDS
1
3
2
0
0
m
s
1
1
s
D
C
VGS=4.5V
Single Pulse
Tc=25˚C
0.1
1
0
0.03
0
0.7 1.4 2.1 2.8 3.5 4.2 4.9 5.6
0.1
1
10 20
50
Qg, Total Gate Charge (nC)
VDS, Drain-Source Voltage (V)
Fig.10 Maximum Safe Operating Area
Fig.9 Gate Charge
VDD
on
t
toff
d(off)
t
r
t
d(on)
t
R L
f
t
V IN
90%
10%
90%
D
OUT
V
OUT
V
V
10%
VGS
INVERTED
R GEN
G
90%
50%
50%
S
IN
10%
PULSE WIDTH
Fig.12 Switching Waveforms
Fig.11 Switching Test Circuit
WEITRON
http://www.weitron.com.tw
5/6
19-Sep-05
WTL2622
10
1
0.5
0.2
0.1
DM
P
t1
0.1
0.05
t2
0.02
0.01
1. RθJA (t)=r (t) * RθJA
2. RθJA=See Datasheet
3. TJM-TA = PDM* RθJA (t)
4. Duty Cycle, D=t1/t2
Single Pulse
0.0001 0.001
0.01
0.00001
0.01
0.1
1
10
100
1000
Square Wave Pulse Duration(sec)
Normalized Thermal Transient Impedance Curve
SOT-26 Outline Dimension
Unit:mm
A
G
SOT-26
Dim
A
B
C
D
E
Min
2.70
2.60
1.40
0.30
0.00
0˚
Max
3.10
3.00
1.80
0.55
0.10
10˚
Top View
F
L
0.08
0.25
F1
G
H
I
J
K
1.90 REF
Front View
1.20 REF
0.12 REF
0.37 REF
0.60 REF
0.95 REF
F
J
K
D
L
Side View
WEITRON
http://www.weitron.com.tw
6/6
19-Sep-05
