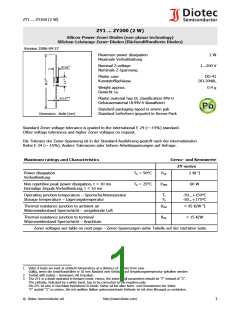

ZY1 ... ZY200 (2 W)
Version 2006-04-27
ZY1 ... ZY200 (2 W)
Silicon-Power-Zener Diodes (non-planar technology)
Silizium-Leistungs-Zener-Dioden (flächendiffundierte Dioden)
Maximum power dissipation
Maximale Verlustleistung
2 W
Ø 2.6-0.1
Nominal Z-voltage
1...200 V
Nominale Z-Spannung
Plastic case
Kunststoffgehäuse
DO-41
DO-204AL
Weight approx.
Gewicht ca.
0.4 g
Ø 0.8±0.05
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped in ammo pak
Standard Lieferform gegurtet in Ammo-Pack
Dimensions - Maße [mm]
Standard Zener voltage tolerance is graded to the international E 24 (~ ±5%) standard.
Other voltage tolerances and higher Zener voltages on request.
Die Toleranz der Zener-Spannung ist in der Standard-Ausführung gestuft nach der internationalen
Reihe E 24 (~ ±5%). Andere Toleranzen oder höhere Arbeitsspannungen auf Anfrage.
Maximum ratings and Characteristics
Grenz- und Kennwerte
ZY-series
Power dissipation
Verlustleistung
TA = 50°C
TA = 25°C
Ptot
2 W 1)
Non repetitive peak power dissipation, t < 10 ms
Einmalige Impuls-Verlustleistung, t < 10 ms
PZSM
60 W
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
Tj
TS
-50...+150°C
-50...+175°C
Thermal resistance junction to ambient air
RthA
< 45 K/W 1)
Wärmewiderstand Sperrschicht – umgebende Luft
Thermal resistance junction to terminal
RthL
< 15 K/W
Wärmewiderstand Sperrschicht – Anschluss
Zener voltages see table on next page – Zener-Spannungen siehe Tabelle auf der nächsten Seite
23
1
Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlussdrähte in 10 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden
2
3
Tested with pulses – Gemessen mit Impulsen
The ZY1 is a diode operated in forward mode. Hence, the index of all parameters should be “F” instead of “Z”.
The cathode, indicated by a white band, has to be connected to the negative pole.
Die ZY1 ist eine in Durchlass betriebene Si-Diode. Daher ist bei allen Kenn- und Grenzwerten der Index
“F” anstatt “Z” zu setzen. Die mit weißem Balken gekennzeichnete Kathode ist mit dem Minuspol zu verbinden.
