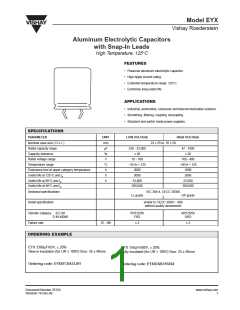

Model EYX
Vishay Roederstein
Aluminum Electrolytic Capacitors
with Snap-In Leads
High Temperature, 125°C
FEATURES
• Polarized aluminum electrolytic capacitor.
• High ripple current rating.
• Extended temperature range: 125°C.
• Extremely long useful life.
APPLICATIONS
• Industrial, automotive, consumer and telecommunication systems.
• Smoothing, filtering, coupling, decoupling.
• Standard and switch mode power supplies.
SPECIFICATIONS
PARAMETER
UNIT
LOW VOLTAGE
HIGH VOLTAGE
Nominal case size ( D x L )
Rated capacity range
Capacity tolerance
Rated voltage range
mm
µF
%
V
22 x 25 to 35 x 50
330 - 33,000
± 20
47 - 1000
± 20
10 - 100
160 - 400
Temperature range
°C
h
- 55 to + 125
2000
- 40 to + 125
1000
Endurance test at upper category temperature
Useful life at 125°C and IR
Useful life at 85°C and IR
h
3000
2000
h
33,000
500,000
22,000
500,000
Useful life at 40°C and IR
Sectional specifications
IEC 384-4, CECC 30300
LL grade
GP grade
Detail specification
similar to CECC 30301 - 809
without quality assessment
Climatic category : IEC 68
D IN 40040
55/125/56
FKD
40/125/56
GKD
Failure rate
1E - 9/h
≤ 2
≤ 2
ORDERING EXAMPLE
EYX 3300µF/63V, ± 20%
EYX 150µF/400V, ± 20%
Sleeve insulation (for UR ≤ 100V) Size: 35 x 40mm
Fully insulated (for UR > 100V) Size: 25 x 40mm
Ordering code: EYX07CB433J01
Ordering code: EYX07AB315X02
Document Number 25124
Revision 14-Dec-99
www.vishay.com
1
Model EYX
Vishay Roederstein
DIMENSIONS - NOMINAL SIZE (D x L) MILLIMETERS
UR [V]
CR[µF]
10
16
25
35
40
50
63
100
160
200
250
350
385
400
47
22 x 25 22 x 25
68
22 x 30 22 x 30
22 x 25 25 x 25 25 x 25
22 x 30 22 x 35 22 x 40
100
22 x 25 25 x 25 25 x 30 25 x 30
30 x 25 30 x 25
22 x 30 25 x 35 25 x 40 25 x 40
150
22 x 25 25 x 25 30 x 25 30 x 30 30 x 30
35 x 25 35 x 25
22 x 30 22 x 35 25 x 50 30 x 40 30 x 40
220
22 x 25 25 x 25 25 x 30 30 x 40 35 x 30 35 x 30
30 x 25 35 x 25
22 x 35 22 x 40 25 x 40 30 x 45
330
22 x 25 25 x 30 25 x 30 30 x 30 35 x 40 35 x 40 35 x 40
30 x 25 35 x 25
22 x 35 25 x 35 25 x 40 30 x 40
25 x 25 30 x 25 30 x 30 35 x 30 35 x 45
35 x 25
470
25 x 35 25 x 50 30 x 40 30 x 45
680
22 x 25 22 x 25 30 x 25 30 x 40 35 x 30 35 x 40
35 x 25
22 x 30 22 x 35 25 x 50 30 x 45
25 x 25 25 x 30 30 x 40 35 x 40 35 x 40 35 x 50
30 x 25 35 x 30
1000
1500
2200
3300
22 x 40 25 x 35 30 x 50
22 x 25 22 x 25 25 x 30 30 x 30 35 x 40
30 x 25
22 x 30 22 x 35 25 x 40 22 x 50
22 x 25 25 x 25 25 x 30 30 x 30 30 x 40 35 x 50
30 x 25 35 x 25 35 x 30
22 x 30 25 x 30 25 x 40 30 x 40 30 x 50
22 x 25 25 x 25 30 x 25 30 x 30 35 x 30 35 x 40
35 x 25
22 x 30 25 x 30 25 x 40 25 x 50
4700 22 x 25 25 x 25 30 x 25 30 x 30 30 x 40 35 x 40 35 x 50
35 x 25 35 x 30
22 x 30 22 x 35 25 x 40 30 x 40 30 x 50
6800 25 x 25 25 x 30 30 x 30 35 x 30 35 x 40
30 x 25 35 x 25
22 x 35 25 x 40
10000 25 x 30 30 x 30 30 x 40 35 x 40 35 x 50
30 x 25 35 x 25
25 x 40 30 x 40
15000 30 x 30 35 x 30 35 x 45
35 x 25
30 x 40
22000 35 x 30 35 x 40
SPECIAL VALUES / DIMENSIONS ON REQUEST
33000 35 x 40
www.vishay.com
2
Document Number 25124
Revision 14-Dec-99
Model EYX
Vishay Roederstein
SNAP-IN LEAD STYLE
DIMENSIONS MILLIMETERS
NOMINAL SIZE
D x L
MAXIMUM SIZE
D x L
22 x 25
22 x 30
22 x 35
22 x 40
25 x 25
25 x 30
25 x 35
25 x 40
25 x 50
30 x 25
30 x 30
30 x 40
30 x 45
30 x 50
35 x 25
35 x 30
35 x 40
35 x 45
35 x 50
22.5 x 27.0
22.5 x 32.0
22.5 x 37.0
22.5 x 42.0
25.5 x 27.0
25.5 x 32.0
25.5 x 37.0
25.5 x 42.0
25.5 x 52.0
30.5 x 27.0
30.5 x 32.0
30.5 x 42.0
30.5 x 47.0
30.5 x 52.0
35.5 x 27.0
35.5 x 32.0
35.5 x 42.0
35.5 x 47.0
35.5 x 52.0
10
Safety Vent
1.5
Lead length
of 4 ± 0.5mm
12th place of the
ordering code
“4”.
6.3 ± 1
0.9-0.1
10 ± 0.1
Assembly Bore
LOW TEMPERATURE BEHAVIOR
Calculation table of the maximum 10KHz impedance at low temperatures.
Z (10KHz) (ohm) = tabular values
CR (µF)
Ta
C
UR [V]
63
10
16
25
35
40
50
100
160
200
250
350
385
400
- 25 2700
- 40 7200
- 55 21600
1900
1300
900
660
450
360
300
3250
2750
2100
1500
1400 1250
4100 3750
5100
3400
2400
7200
1760
5300
1200
3600
960
800
9750
8250
6400
4500
15400 10000
2900
2400
In practical operation the lower limit of the series resistance and impedance is given by the ohmic part of the contact points
and the foil resistance values. Therefore it will not always be possible to achieve calculated values below 0.03 ohm.
LEAKAGE CURRENT
*Formula of the calculation of maximum leakage current of acceptance tests IL;
IL5 (µA) < 0.0015* CR (µF)* UR (V)
IL5 (µA) < 0.015* CR (µF)* UR (V)
UR ≤ 100V
UR ≥ 100V
Test conditions: UR, 20°C, 5 minutes.
*For explanation of technical terms see page 8 of data sheet.
Document Number 25124
Revision 14-Dec-99
www.vishay.com
3
Model EYX
Vishay Roederstein
ELECTRICAL SPECIFICATIONS
RATED
RATED
MAXIMUM
MAXIMUM RATED RIPPLE
CAPACITANCE VOLTAGE DIMENSIONS DISSIPATION R (ESR) IMPEDANCE CURRENT IR
ORDERING
CODE
CR 100Hz
UR
D x L
mm
tan d
100Hz
100Hz
Ohm
10KHz
Ohm
100HZ/125°C
WEIGHT
g
µF
VDC
A rms
EYX07LU447C01
EYX07LV468C01
EYX07AU468C01
EYX07LA510C01
EYX07AV510C01
EYX07BU510C01
EYX07AB515C01
EYX07BV515C01
EYX07CU515C01
EYX07BB522C01
EYX07CV522C01
EYX07CB533C01
4700
6800
6800
10
10
10
10
10
10
10
10
10
10
10
10
22 x 25
22 x 30
25 x 25
22 x 35
25 x 30
30 x 25
25 x 40
30 x 30
35 x 25
30 x 40
35 x 30
35 x 40
0.23
0.24
0.28
0.27
0.30
0.37
0.31
0.44
0.30
0.45
0.33
0.34
0.090
0.065
0.075
0.050
0.055
0.070
0.040
0.055
0.035
0.040
0.030
< 0.030
0.080
0.060
0.070
0.045
0.050
0.060
0.035
0.045
0.035
0.035
< 0.030
< 0.030
2.2
2.5
2.2
2.8
2.5
2.2
3.1
2.4
3.8
3.0
4.3
5.4
8.6
11
12
15
16
16
22
22
23
31
31
45
10000
10000
10000
15000
15000
15000
22000
22000
33000
EYX07LU433D01
EYX07LV447D01
EYX07AU447D01
EYX07LA468D01
EYX07AV468D01
EYX07BU468D01
EYX07AB510D01
EYX07BV510D01
EYX07CU510D01
EYX07BB515D01
EYX07CV515D01
EYX07CB522D01
3300
4700
4700
6800
6800
16
16
16
16
16
16
16
16
16
16
16
16
22 x 25
22 x 30
25 x 25
22 x 35
25 x 30
30 x 25
25 x 40
30 x 30
35 x 25
30 x 40
35 x 30
35 x 40
0.17
0.18
0.20
0.19
0.22
0.26
0.22
0.30
0.21
0.32
0.23
0.24
0.090
0.070
0.075
0.050
0.060
0.070
0.040
0.055
0.040
0.040
0.030
< 0.030
0.080
0.060
0.070
0.045
0.050
0.060
0.035
0.045
0.035
0.035
< 0.030
< 0.030
2.0
2.4
2.1
2.7
2.4
2.1
3.1
2.4
3.7
3.0
4.2
5.4
8.7
11
12
15
15
16
22
22
22
31
31
44
6800
10000
10000
10000
15000
15000
22000
EYX07LU422E01
EYX07LV433E01
EYX07AU433E01
EYX07AV447E01
EYX07BU447E01
EYX07AB468E01
EYX07BV468E01
EYX07CU468E01
EYX07BB510E01
EYX07CC515E01
2200
3300
3300
4700
4700
6800
6800
6800
10000
15000
25
25
25
25
25
25
25
25
25
25
22 x 25
22 x 30
25 x 25
25 x 30
30 x 25
25 x 40
30 x 30
35 x 25
30 x 40
35 x 45
0.12
0.13
0.15
0.16
0.19
0.16
0.22
0.15
0.13
0.15
0.095
0.070
0.080
0.060
0.075
0.045
0.060
0.040
< 0.030
< 0.030
0.080
0.055
0.065
0.050
0.060
0.035
0.045
0.035
< 0.030
< 0.030
1.9
2.2
1.9
2.2
2.0
2.9
2.3
3.4
5.0
5.7
9.0
12
12
17
17
23
23
24
33
48
EYX07LU415F01
EYX07LV422F01
EYX07AU422F01
EYX07AV433F01
EYX07BU433F01
EYX07AB447F01
EYX07BV447F01
EYX07CU447F01
EYX07BB468F01
EYX07CV468F01
EYX07CB510F01
1500
2200
2200
3300
3300
4700
4700
4700
6800
6800
10000
35
35
35
35
35
35
35
35
35
35
35
22 x 25
22 x 30
25 x 25
25 x 30
30 x 25
25 x 40
30 x 30
35 x 25
30 x 40
35 x 30
35 x 40
0.09
0.10
0.11
0.12
0.14
0.12
0.16
0.11
0.16
0.12
0.12
0.110
0.080
0.085
0.065
0.080
0.045
0.060
0.045
0.045
0.035
< 0.030
0.085
0.060
0.070
0.050
0.060
0.035
0.045
0.035
0.035
< 0.030
< 0.030
1.7
2.1
1.8
2.2
2.0
2.8
2.2
3.3
2.9
3.8
4.9
8.7
12
12
16
17
22
22
23
31
31
44
EYX07LU415G01
EYX07LA422G01
EYX07AV422G01
EYX07BU422G01
EYX07AB433G01
EYX07BV433G01
EYX07CU433G01
EYX07AD447G01
EYX07BB447G01
EYX07CV447G01
EYX07BD468G01
EYX07CB468G01
EYX 07CD510G01
1500
2200
2200
2200
3300
3300
3300
4700
4700
4700
6800
6800
10000
40
40
40
40
40
40
40
40
40
40
40
40
40
22 x 25
22 x 35
25 x 30
30 x 25
25 x 40
30 x 30
35 x 25
25 x 50
30 x 40
35 x 30
30 x 50
35 x 40
35 X 50
0.09
0.08
0.09
0.11
0.09
0.12
0.09
0.10
0.12
0.09
0.13
0.10
0.10
0.100
0.065
0.075
0.085
0.050
0.065
0.050
0.040
0.045
0.035
0.035
< 0.030
< 0.030
0.070
0.050
0.055
0.065
0.035
0.050
0.035
0.030
0.035
< 0.030
< 0.030
< 0.030
< 0.030
1.6
2.2
2.1
1.9
2.7
2.2
3.1
3.2
2.8
3.7
3.3
4.8
5.7
10
15
15
15
21
21
22
29
29
29
40
40
57
www.vishay.com
4
Document Number 25124
Revision 14-Dec-99
Model EYX
Vishay Roederstein
ELECTRICAL SPECIFICATIONS
RATED
RATED
MAXIMUM
MAXIMUM RATED RIPPLE
CAPACITANCE VOLTAGE DIMENSIONS DISSIPATION R (ESR) IMPEDANCE
CURRENT IR
100HZ/125°C
A rms
ORDERING
CODE
CR 100Hz
UR
VDC
D x L
mm
tan d
100Hz
100Hz
Ohm
10KHz
Ohm
WEIGHT
g
(µF)
EYX07LU368H01
EYX07LV410H01
EYX07AU410H01
EYX07LB415H01
EYX07AV415H01
EYX07BU415H01
EYX07AB422H01
EYX07BV422H01
EYX07CU422H01
EYX07BB433H01
EYX07CV433H01
EYX07CB447H01
680
50
50
50
50
50
50
50
50
50
50
50
50
22 x 25
22 x 30
25 x 25
22 x 40
25 x 30
30 x 25
25 x 40
30 x 30
35 x 25
30 x 40
35 x 30
35 x 40
0.06
0.06
0.07
0.06
0.07
0.08
0.07
0.09
0.07
0.10
0.08
0.08
0.150
0.105
0.115
0.070
0.080
0.095
0.060
0.075
0.055
0.050
0.040
0.030
0.095
0.065
0.075
0.045
0.055
0.065
0.040
0.050
0.035
0.035
< 0.030
< 0.030
1.3
1.6
1.5
2.1
1.9
1.7
2.4
2.0
2.8
2.6
3.3
4.3
8.6
11
12
16
16
17
22
23
23
32
32
44
1000
1000
1500
1500
1500
2200
2200
2200
3300
3300
4700
EYX07LU368J01
EYX07LA410J01
EYX07AV410J01
EYX07BU410J01
EYX07AA415J01
EYX07BV415J01
EYX07AD422J01
EYX07BB422J01
EYX07CV422J01
EYX07BD433J01
EYX07CB433J01
EYX07CD447J01
680
63
63
63
63
63
63
63
63
63
63
63
63
22 x 25
22 x 35
25 x 30
30 x 25
25 x 35
30 x 30
25 x 50
30 x 40
35 x 30
30 x 50
35 x 40
35 x 50
0.06
0.06
0.06
0.07
0.07
0.08
0.07
0.08
0.07
0.06
0.07
0.07
0.150
0.105
0.110
0.120
0.080
0.090
0.055
0.060
0.055
0.035
0.035
< 0.030
0.095
0.065
0.070
0.080
0.050
0.060
0.035
0.040
0.035
1.3
1.7
1.7
1.6
2.0
1.9
2.6
2.5
3.0
4.1
3.9
4.8
10
14
15
15
20
21
29
29
29
42
42
58
1000
1000
1000
1500
1500
2200
2200
2200
3300
3300
4700
< 0.030
< 0.030
< 0.030
EYX07LU333L01
EYX07LA347L01
EYX07AU347L01
EYX07AA368L01
EYX07BU368L01
EYX07AD410L01
EYX07BB410L01
EYX07CV410L01
EYX07BD415L01
EYX07CB415L01
EYX07CD422L01
330
470
470
680
680
1000
1000
1000
1500
1500
2200
100
100
100
100
100
100
100
100
100
100
100
22 x 25
22 x 35
25 x 25
25 x 35
30 x 25
25 x 50
30 x 40
35 x 30
30 x 50
35 x 40
35 x 50
0.06
0.06
0.06
0.06
0.07
0.06
0.06
0.06
0.07
0.06
0.06
0.265
0.185
0.200
0.135
0.160
0.095
0.100
0.090
0.070
0.065
0.045
0.160
0.110
0.125
0.085
0.100
0.055
0.060
0.055
0.045
0.040
< 0.030
0.97
1.3
1.2
1.6
1.4
2.1
2.0
2.4
2.5
3.1
3.8
10
14
13
19
19
27
27
27
38
39
54
EYX07LU322M02
EYX07LA333M02
EYX07AV333M02
EYX07AA347M02
EYX07BU347M02
EYX07AD368M02
EYX07BB368M02
EYX07CU368M02
EYX07BC410M02
EYX07CB410M02
220
330
330
470
470
680
680
680
1000
1000
160
160
160
160
160
160
160
160
160
160
22 x 25
22 x 35
25 x 30
25 x 35
30 x 25
25 x 50
30 x 40
35 x 25
30 x 45
35 x 40
0.12
0.12
0.13
0.13
0.14
0.13
0.13
0.15
0.14
0.14
0.910
0.605
0.615
0.435
0.470
0.300
0.310
0.370
0.225
0.230
0.705
0.470
0.480
0.345
0.375
0.235
0.245
0.295
0.175
0.185
0.79
1.1
1.1
1.3
1.2
1.7
1.7
1.3
2.0
2.0
11
16
16
22
22
31
31
30
43
44
EYX07LU315S02
EYX07LV322S02
EYX07AU322S02
EYX07LB333S02
EYX07AV333S02
EYX07BU333S02
EYX07AB347S02
EYX07BV347S02
EYX07CU347S02
EYX07BB368S02
EYX07CV368S02
EYX07CB410S02
150
220
220
330
330
330
470
470
470
680
680
1000
200
200
200
200
200
200
200
200
200
200
200
200
22 x 25
22 x 30
25 x 25
22 x 40
25 x 30
30 x 25
25 x 40
30 x 30
35 x 25
30 x 40
35 x 30
35 x 40
0.11
0.11
0.11
0.11
0.11
0.11
0.11
0.12
0.12
0.12
0.13
0.13
1.125
0.770
0.785
0.515
0.530
0.550
0.375
0.395
0.425
0.275
0.305
0.210
0.830
0.570
0.580
0.380
0.395
0.415
0.280
0.300
0.325
0.210
0.235
0.165
0.66
0.84
0.84
1.1
1.0
1.1
1.4
1.3
1.2
1.6
1.4
10
14
14
19
19
20
26
27
27
37
37
53
1.9
Document Number 25124
Revision 14-Dec-99
www.vishay.com
5
Model EYX
Vishay Roederstein
ELECTRICAL SPECIFICATIONS
RATED
CAPACITANCE
CR 100Hz
µF
RATED
MAXIMUM
MAXIMUM RATED RIPPLE
VOLTAGE DIMENSIONS DISSIPATION R (ESR) IMPEDANCE
CURRENT IR
ORDERING
CODE
UR
VDC
D x L
mm
tan d
100Hz
100Hz
Ohm
10KHz
Ohm
100HZ/125°C WEIGHT
A rms
0.54
0.70
0.71
0.88
0.89
0.92
1.2
g
EYX07LU310N02
EYX07LV315N02
EYX07AU315N02
EYX07LA322N02
EYX07AV322N02
EYX07BU322N02
EYX07AB333N02
EYX07BV333N02
EYX07CU333N02
EYX07BB347N02
EYX07CV347N02
EYX07BC368N02
EYX07CB368N02
EYX07CD410N02
100
150
150
220
220
220
330
330
330
470
470
680
680
1000
250
250
250
250
250
250
250
250
250
250
250
250
250
250
22 x 25
22 x 30
25 x 25
22 x 35
25 x 30
30 x 25
25 x 40
30 x 30
35 x 25
30 x 40
35 x 30
30 x 45
35 x 40
35 x 50
0.09
0.09
0.09
0.09
0.09
0.09
0.09
0.10
0.10
0.10
0.10
0.10
0.10
0.11
1.410
0.945
0.960
0.650
0.660
0.675
0.445
0.465
0.485
0.325
0.355
0.235
0.245
0.175
0.970
0.650
0.660
0.450
0.455
0.470
0.305
0.325
0.345
0.230
0.255
0.170
0.175
0.125
9.1
12
13
17
17
18
25
25
25
34
34
47
48
68
1.1
1.1
1.5
1.3
1.7
1.7
2.1
EYX07LU268O02
EYX07LV310O02
EYX07AU310O02
EYX07AA315O02
EYX07BU315O02
EYX07AD322O02
EYX07BB322O02
EYX07CU322O02
EYX07BC333O02
EYX07CB333O02
EYX07CC347O02
68
350
350
350
350
350
350
350
350
350
350
350
22 x 25
22 x 30
25 x 25
25 x 35
30 x 25
25 x 50
30 x 40
35 x 25
30 x 45
35 x 40
35 x 45
0.07
0.07
0.08
0.08
0.08
0.08
0.08
0.08
0.08
0.08
0.08
1.720
1.175
1.190
0.790
0.820
0.540
0.550
0.600
0.375
0.385
0.280
1.065
0.730
0.740
0.490
0.520
0.335
0.345
0.390
0.240
0.245
0.185
0.45
0.57
0.58
0.78
0.77
1.0
10
14
14
20
20
28
28
28
40
41
55
100
100
150
150
220
220
220
330
330
470
1.1
1.0
1.3
1.4
1.6
EYX07LU247R02
EYX07LV268R02
EYX07AU268R02
EYX07LA310R02
EYX07AV310R02
EYX07BU310R02
EYX07AB315R02
EYX07BV315R02
EYX07CU315R02
EYX07BB322R02
EYX07CV322R02
EYX07CB333R02
47
385
385
385
385
385
385
385
385
385
385
385
385
22 x 25
22 x 30
25 x 25
22 x 35
25 x 30
30 x 25
25 x 40
30 x 30
35 x 25
30 x 40
35 x 30
35 x 40
0.07
0.07
0.07
0.07
0.07
0.07
0.07
0.07
0.08
0.08
0.08
0.08
2.405
1.665
1.675
1.140
1.145
1.160
0.765
0.785
0.805
0.535
0.565
0.380
1.455
1.010
1.015
0.690
0.695
0.710
0.465
0.485
0.500
0.330
0.355
0.240
0.37
0.47
0.48
0.60
0.62
0.65
0.81
0.82
0.84
1.1
8.7
12
12
16
16
16
23
23
23
32
32
46
68
68
100
100
100
150
150
150
220
220
330
1.0
1.4
EYX07LU247X02
EYX07LV268X02
EYX07AU268X02
EYX07LB310X02
EYX07AV310X02
EYX07BU310X02
EYX07AB315X02
EYX07BV315X02
EYX07CU315X02
EYX07BB322X02
EYX07CV322X02
EYX07CB333X02
47
400
400
400
400
400
400
400
400
400
400
400
400
22 x 25
22 x 30
25 x 25
22 x 40
25 x 30
30 x 25
25 x 40
30 x 30
35 x 25
30 x 40
35 x 30
35 x 40
0.07
0.07
0.07
0.07
0.07
0.07
0.07
0.07
0.08
0.07
0.08
0.08
2.345
1.625
1.635
1.110
1.120
1.135
0.750
0.770
0.790
0.525
0.555
0.375
1.400
0.970
0.980
0.660
0.670
0.685
0.450
0.465
0.485
0.320
0.345
0.235
0.37
0.47
0.49
0.62
0.61
0.65
0.81
0.82
0.84
1.1
9.0
12
12
17
16
17
23
24
24
33
33
48
68
68
100
100
100
150
150
150
220
220
330
1.0
1.4
www.vishay.com
6
Document Number 25124
Revision 14-Dec-99
Model EYX
Vishay Roederstein
OPERATING LIFE TABLE
Interrelation between alterating current, ambient temperature and life time.
UR ≤ 100 VDC
I/IR FREQUENCY - DEPENDENT
LIFE TIME MULTIPLIER L (DEPENDING ON I/IR AND Ta)
3.89 4.40
3.71 4.20
3.53 4.00
3.36 3.80
3.18 3.60
3.00 3.40
2.83 3.20
2.65 3.00
2.47 2.80
2.30 2.60
2.12 2.40
1.94 2.20
1.77 2.00
1.59 1.80
1.41 1.60
1.24 1.40
1.06 1.20
0.88 1.00
0.71 0.80
0.53 0.60
0.35 0.40
0.18 0.20
4.51
4.30
4.10
3.89
3.69
3.48
3.28
3.07
2.87
2.66
2.46
2.25
2.05
1.84
1.64
1.43
1.23
1.02
0.82
0.61
0.41
0.20
4.83 5.00 5.11 5.25
4.61 4.78 4.88 5.01
4.39 4.55 4.65 4.78
4.17 4.32 4.42 4.54
3.95 4.09 4.18 4.30
3.73 3.87 3.95 4.06
3.51 3.64 3.72 3.82
3.29 3.41 3.49 3.58
3.07 3.18 3.25 3.34
2.85 2.96 3.02 3.10
2.63 2.73 2.79 2.87
2.41 2.50 2.56 2.63
2.19 2.27 2.32 2.39
1.98 2.05 2.09 2.15
1.76 1.82 1.86 1.91
1.54 1.59 1.63 1.67
1.32 1.36 1.39 1.43
1.10 1.14 1.16 1.19
0.88 0.91 0.93 0.96
0.66 0.68 0.70 0.72
0.44 0.45 0.46 0.48
0.22 0.23 0.23 0.24
38
35
32
29
26
24
21
19
16
1.2
1.9 1.2
2.9 1.8 1.1
4.4 2.6 1.6
6.5 3.8 2.3 1.3
9.6 5.6 3.2 1.9 1.1
14 7.9 4.5 2.6 1.5
21 11
30 16
42 22
59 30
82 40
112 54
149 70
195 89
252 113 52
316 138 63
383 165 74
460 193 85
529 221 96
6.2 3.5 2.0 1.1
8.5 4.7 2.6 1.5
14
12
11
12
15
20
26
34
42
6.2 3.4 1.9
8.1 4.4 2.4
1.1
1.4 1.0
1.7 1.3
2.1 1.5 1.2
2.5 1.8 1.4 1.0
2.9 2.2 1.6 1.2
3.4 2.5 1.9 1.4 1.05
3.9 2.9 2.1 1.6 1.19
4.4 3.2 2.4 1.8 1.32 1.00
4.9 3.6 2.6 1.9 1.45 1.09
5.3 3.9 2.8 2.1 1.56 1.17
5.7 4.1 3.0 2.2 1.64 1.23
5.9 4.3 3.1 2.3 1.71 1.27
11
13
17
21
25
30
35
39
44
5.6 3.0
7.0 3.7
8.6 4.5
10 5.4
12 6.4
15 7.5
17 8.5
19 9.5
21 10
22 11
24 12
9.0
7.4
6.0
4.7
3.6
2.6
1.7
1.0
0.5
0.1
591 244 105 48
639 260 111 50
0.00 0.00
0.00
0.00 0.00 0.00 0.00
0.0
656 266 114 51
24 12
6.0 4.4 3.2 2.3 1.73 1.29
SURFACE
TEMPERATURE
RISE
50
100
120
250
500 1000 > 2500
40 50
60
70
80 90
100 105 110 115 120 125
FREQUENCY Hz
AMBIENT TEMPERATURE Ta °C
dTo °C
UR > 100VDC
I/IR FREQUENCY - DEPENDENT
LIFE TIME MULTIPLIER L (DEPENDING ON I/IR AND Ta)
3.30 4.20
3.14 4.00
2.99 3.80
2.83 3.60
2.67 3.40
2.52 3.20
2.36 3.00
2.20 2.80
2.04 2.60
1.89 2.40
1.73 2.20
1.57 2.00
1.41 1.80
1.26 1.60
1.10 1.40
0.94 1.20
0.79 1.00
0.63 0.80
0.47 0.60
0.31 0.40
0.16 0.20
0.00 0.00
4.43
4.22
4.01
3.80
3.59
3.38
3.17
2.96
2.75
2.53
2.32
2.11
1.90
1.69
1.48
1.27
1.06
0.84
0.63
0.42
0.21
0.00
5.30 5.91 6.31 6.59
5.04 5.63 6.01 6.28
4.79 5.35 5.71 5.96
4.54 5.06 5.41 5.65
4.29 4.78 5.11 5.33
4.03 4.50 4.80 5.02
3.78 4.22 4.50 4.71
3.53 3.94 4.20 4.39
3.28 3.66 3.90 4.08
3.03 3.38 3.60 3.77
2.77 3.09 3.30 3.45
2.52 2.81 3.00 3.14
2.27 2.53 2.70 2.82
2.02 2.25 2.40 2.51
1.77 1.97 2.10 2.20
1.51 1.69 1.80 1.88
1.26 1.41 1.50 1.57
1.01 1.13 1.20 1.26
0.76 0.84 0.90 0.94
0.50 0.56 0.60 0.63
0.25 0.28 0.30 0.31
0.00 0.00 0.00 0.00
39
36
33
30
27
25
22
20
18
1.1
1.6 1.1
2.5 1.7 1.1
3.7 2.4 1.6 1.0
5.5 3.5 2.2 1.4
8.0 5.1 3.1 1.9 1.2
12 7.3 4.4 2.7 1.6 1.0
17 10
25 15
35 20
50 28
71 38
98 52
135 69
183 90
243 115 55
315 144 67
398 175 80
485 207 92
565 236 103 47
631 258 111 50
656 266 114 51
6.1 3.6 2.1 1.3
8.4 4.9 2.8 1.7
1.0
1.2
15
13
11
11
15
21
27
35
44
6.5 3.7 2.1
8.5 4.7 2.7
1.5 1.2
1.9 1.4 1.1
2.3 1.7 1.3 1.0
2.7 2.0 1.5 1.2
3.2 2.4 1.8 1.3 1.02
3.8 2.8 2.1 1.5 1.16
4.3 3.2 2.3 1.7 1.30 1.00
4.8 3.5 2.6 1.9 1.43 1.08
5.3 3.8 2.8 2.1 1.54 1.16
5.6 4.1 3.0 2.2 1.63 1.22
5.9 4.3 3.1 2.3 1.70 1.27
6.0 4.4 3.2 2.3 1.73 1.29
11
14
18
22
27
32
38
42
6.0 3.3
7.6 4.1
9.4 5.0
11 6.0
14 7.0
16 8.2
18 9.2
20 10
22 11
24 12
24 12
9.7
8.0
6.4
4.9
3.6
2.4
1.5
0.7
0.2
0.1
SURFACE
TEMPERATURE
RISE
50
100
120
250
500 1000 > 2500
40 50
60
70
80 90
100 105 110 115 120 125
FREQUENCY Hz
AMBIENT TEMPERATURE Ta °C
dTo °C
IR
=
=
=
=
=
100Hz Rated ripple current (a rms) at upper category temperature taken from data sheet.
User ripple current.
I
Ta
dTo
L
Ambient temperature of capacitor (°C).
Surface temperature rise of capacitor caused by ripple current load (˚C)
Lifetime multiplier.
Document Number 25124
Revision 14-Dec-99
www.vishay.com
7
Model EYX
Vishay Roederstein
TECHNICAL AND ORDERING INFORMATION
If not indicated otherwise the following test conditions apply to all electrical parameters:
Ta
p
=
=
=
=
=
20°C
tand
=
=
=
=
Maximum dissipation factor at 100Hz
Maximum equivalent series resistance at 100Hz
Maximum impedance at 10KHz
80 - 120kPa
R (ESR)
RF
CR
UR
45 - 75%
Z
Rated capacitance at 100Hz
Rated Voltage
IR
Rated ripple current at 100Hz and
upper category temperature
PACKAGING
*Packaging Units
SIZE CODES
SIZE
PU
216
216
216
144
216
216
216
144
144
168
SIZE CODES
SIZE
PU
168
112
112
112
126
126
84
LU
LV
LA
LB
AU
AV
AA
AB
AD
BU
22 * 25
22 * 30
22 * 35
22 * 40
25 * 25
25 * 30
25 * 35
25 * 40
25 * 50
30 * 25
BV
BB
BC
BD
CU
CV
CB
CC
CD
30 * 30
30 * 40
30 * 45
30 * 50
35 * 25
35 * 30
35 * 40
35 * 45
35 * 50
84
84
*6th and 7th place of the Ordering code.
The products listed are not generally recommended for use in life support systems where a
failure or malfunction of the component may directly threaten life or cause injury.
The user of products in such applications assumes all risks of such use and will agree to hold Vishay
Intertechnology, Inc. and all the companies represented harmless against all damages.
All details in printed form are legally binding especially with respect to the provisions of §§ 463 and 480 II
of the German Code of Civil Law after written confirmation only. The data indicated herein describes
the type of component and shall not be considered as assured characteristics.
Specifications subject to change without notice.
www.vishay.com
8
Document Number 25124
Revision 14-Dec-99
厂商 型号 描述 页数 下载

VISHAY

 		EYX07AV333M02 [ CAPACITOR, ALUMINUM ELECTROLYTIC, NON SOLID, POLARIZED, 160 V, 330 uF, THROUGH HOLE MOUNT ] 8 页

VISHAY

 		EYX07CU347S02 [ CAPACITOR, ALUMINUM ELECTROLYTIC, NON SOLID, POLARIZED, 200 V, 470 uF, THROUGH HOLE MOUNT ] 8 页

VISHAY

 		EYX07CU447F01 [ CAPACITOR, ALUMINUM ELECTROLYTIC, NON SOLID, POLARIZED, 35 V, 4700 uF, THROUGH HOLE MOUNT ] 8 页

购物指南

支付方式

配送服务

售后服务

发票须知

优惠券使用规则

特色服务

PCBA制造

国产品牌推荐

国产料号替代

质量保证

技术资料

行业资讯

关于我们

关于壹壹捌

联系我们

联系我们

服务热线：400-618-9990

企业邮箱：sales@ic118.com

服务时间：周一至周六 8:30-17:30

壹壹捌官方微信号

PDF索引：

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

0

1

2

3

4

5

6

7

8

9

IC型号索引：

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

0

1

2

3

4

5

6

7

8

9

Copyright 2024 gkzhan.com Al Rights Reserved 京ICP备06008810号-21 京

深圳网络警察报警平台
公共信息安全网络监察
经营性网站备案信息
不良信息举报中心
工商网监电子标识
全国公安机关备案
0.229866s
