LYA672-LN

型号：

LYA672-LN

描述：

超级SIDELED大电流LED[ Super SIDELED High-Current LED ]

品牌：

INFINEON[ Infineon ]

页数：

8 页

PDF大小：

175 K

下载PDF手册

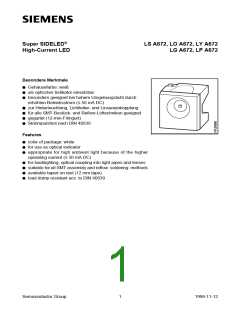

Super SIDELED®
High-Current LED
LS A672, LO A672, LY A672
LG A672, LP A672
Besondere Merkmale
● Gehäusefarbe: weiß
● als optischer Indikator einsetzbar
● besonders geeignet bei hohem Umgebungslicht durch
erhöhten Betriebsstrom (≤ 50 mA DC)
● zur Hinterleuchtung, Lichtleiter- und Linseneinkopplung
● für alle SMT-Bestück- und Reflow-Löttechniken geeignet
● gegurtet (12-mm-Filmgurt)
● Störimpulsfest nach DIN 40839
Features
● color of package: white
● for use as optical indicator
● appropriate for high ambient light because of the higher
operating current (≤ 50 mA DC)
● for backlighting, optical coupling into light pipes and lenses
● suitable for all SMT assembly and reflow soldering methods
● available taped on reel (12 mm tape)
● load dump resistant acc. to DIN 40839
Semiconductor Group
1
1998-11-12
LS A672, LO A672, LY A672
LG A672, LP A672
Typ
Emissions- Farbe der
Lichtstärke Lichtstrom
Bestellnummer
Ordering Code
farbe
Lichtaustritts-
fläche
Type
Color of
Color of the
Luminous
Luminous
Flux
Emission
Light Emitting Intensity
Area
IF = 50 mA
IV (mcd)
IF = 50 mA
ΦV (mlm)
■
LS A672-LP
super-red
orange
colorless clear 10 ... 80
25 ... 50
-
Q62703-Q2761
Q62703-Q2849
Q62703-Q3226
Q62703-Q2850
■ LS A672-N
■ LS A672-P
■ LS A672-NR
100 (typ.)
180 (typ.)
-
40 ... 80
25 ... 200
■
■
■
■
LO A672-LP
LO A672-N
LO A672-P
LO A672-NR
colorless clear 10 ... 80
25 ... 50
-
Q62703-Q2548
Q62703-Q2851
Q62703-Q2852
Q62703-Q2853
100 (typ.)
180 (typ.)
-
40 ... 80
25 ... 200
■
■
■
■
LY A672-LN
LY A672-N
LY A672-P
LY A672-MQ
yellow
colorless clear 10 ... 50
25 ... 50
-
Q62703-Q2553
Q62703-Q2854
Q62703-Q2855
Q62703-Q2856
100 (typ.)
180 (typ.)
-
40 ... 80
16 ... 125
LG A672-LP
LG A672-N
LG A672-P
LG A672-MQ
green
colorless clear 10 ... 80
25 ... 50
-
Q62703-Q2544
Q62703-Q2857
Q62703-Q2858
Q62703-Q2859
100 (typ.)
180 (typ.)
-
40 ... 80
16 ... 125
LP A672-KN
LP A672-L
LP A672-M
LP A672-N
LP A672-LP
pure green
colorless clear
6.3 ... 50
10 ... 20
16 ... 32
25 ... 50
10 ... 80
-
Q62703-Q2860
Q62703-Q3838
Q62703-Q3839
Q62703-Q3148
Q62703-Q2863
45 (typ.)
75 (typ.)
100 (typ.)
-
■ Nicht für Neuentwicklungen / Not for new design
Streuung der Lichtstärke in einer Verpackungseinheit IV max / IV min ≤ 2.0.
Luminous intensity ratio in one packaging unit IV max / IV min ≤ 2.0.
Semiconductor Group
2
1998-11-12
LS A672, LO A672, LY A672
LG A672, LP A672
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Symbol
Symbol
Werte
Values
Einheit
Unit
Betriebstemperatur
Operating temperature range
Top
Tstg
Tj
– 55 ... + 100
˚C
˚C
˚C
mA
A
Lagertemperatur
Storage temperature range
– 55 ... + 100
Sperrschichttemperatur
Junction temperature
+ 100
50
Durchlaßstrom
Forward current
IF
Stoßstrom
IFM
1
Surge current
t ≤ 10 µs, D = 0.005
Sperrspannung
Reverse voltage
VR
5
V
Verlustleistung
Power dissipation
Ptot
190
330
mW
K/W
Wärmewiderstand
Thermal resistance
Sperrschicht / Umgebung
Junction / air
Montage auf PC-board*) (Padgröße je ≥ 16 mm )
mounted on PC board*) (padsize ≥ 16 mm each )
Rth JA
2
2
*) PC-board: FR4
Semiconductor Group
3
1998-11-12
LS A672, LO A672, LY A672
LG A672, LP A672
Kennwerte (TA = 25 ˚C)
Characteristics
Bezeichnung
Parameter
Symbol
Symbol
Werte
Values
Einheit
Unit
LS LO LY LG LP
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
IF = 10 mA
(typ.) λpeak
(typ.)
635 610 586 565 557 nm
628 605 590 570 560 nm
Dominantwellenlänge
Dominant wavelength
IF = 10 mA
(typ.) λdom
(typ.)
Spektrale Bandbreite bei 50 % Irel max
Spectral bandwidth at 50 % Irel max
IF = 10 mA
(typ.) ∆λ
(typ.)
45
40
45
25
22
nm
Abstrahlwinkel bei 50 % Iv (Vollwinkel)
Viewing angle at 50 % Iv
2ϕ
120 120 120 120 120 deg.
Durchlaßspannung
Forward voltage
IF = 50 mA
(typ.) VF
(max.) VF
2.0 2.1 2.2 2.6 2.6
V
3.8 3.8 3.8 3.8 3.8*) V
Sperrstrom
Reverse current
VR = 5 V
(typ.) IR
(max.) IR
0.01 0.01 0.01 0.01 0.01 µA
10
10
10
10
10
µA
Kapazität
(typ.) C0
40
35
35
60
80
pF
Capacitance
VR = 0 V, f = 1 MHz
Schaltzeiten:
Switching times:
IV from 10 % to 90 %
IV from 90 % to 10 %
IF = 100mA, tp = 10 µs, RL = 50 Ω
(typ.) tr
(typ.) tf
350 500 350 500 500 ns
200 250 200 250 250 ns
*) VF max = 3.2 V as of Febr. 97
Semiconductor Group
4
1998-11-12
LS A672, LO A672, LY A672
LG A672, LP A672
Relative spektrale Emission Irel = f (λ), TA = 25 ˚C, IF = 10 mA
Relative Spectral Emission
V (λ) = spektrale Augenempfindlichkeit
Standard eye response curve
OHL01698
100
%
Ιrel
80
V
λ
60
40
20
0
400
450
500
550
600
650
700
nm
λ
Abstrahlcharakteristik Irel = f (ϕ)
Radiation characteristic
OHL01660
40˚
30˚
20˚
10˚
0˚
1.0
ϕ
50˚
0.8
0.6
0.4
0.2
0
60˚
70˚
80˚
90˚
100˚
1.0
0.8
0.6
0.4
0˚
20˚
40˚
60˚
80˚
100˚
120˚
Semiconductor Group
5
1998-11-12
LS A672, LO A672, LY A672
LG A672, LP A672
Durchlaßstrom IF = f (VF)
Forward current
TA = 25 ˚C
Relative Lichtstärke IV/IV(50 mA) = f (IF)
Relative luminous intensity
TA = 25 ˚C
Zulässige ImpulsbelastbarkeitI = f (tp)
Permissible pulse handling capability
Duty cycle D = parameter, TA = 25 ˚C
Maximal zulässiger Durchlaßstrom
Max. permissible forward current
IF = f (TA)
F
Semiconductor Group
6
1998-11-12
LS A672, LO A672, LY A672
LG A672, LP A672
Wellenlänge der Strahlung λpeak = f (TA)
Wavelength at peak emission
IF = 10 mA
Dominantwellenlänge λdom = f (TA)
Dominat wavelength
IF = 10 mA
OHL02104
OHL02105
690
690
λ peak
λ dom
nm
nm
650
630
610
590
570
550
650
super-red
orange
yellow
super-red
630
610
590
570
550
orange
yellow
green
green
pure-green
pure-green
0
20
40
60
80 ˚C 100
0
20
40
60
80 ˚C 100
T
A
T
A
Durchlaßspannung VF = f (TA)
Forward voltage
IF = 50 mA
Relative Lichtstärke IV / IV(25 ˚C) = f (TA)
Relative luminous intensity
IF = 50 mA
Semiconductor Group
7
1998-11-12
LS A672, LO A672, LY A672
LG A672, LP A672
Maßzeichnung
(Maße in mm, wenn nicht anders angegeben)
Package Outlines
(Dimensions in mm, unless otherwise specified)
(2.4)
(2.85)
1.1
0.9
2.54
spacing
Cathode
Anode
(1.4)
Cathode marking
(R1)
4.2
3.8
Kathodenkennung:
Cathode mark:
abgeschrägte Ecke
bevelled edge
Semiconductor Group
8
1998-11-12
