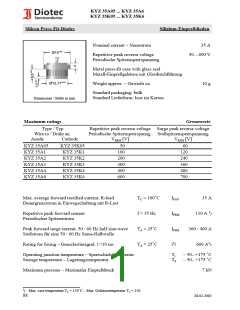

KYZ 35A05 ... KYZ 35A6
KYZ 35K05 ... KYZ 35K6
Silicon Press-Fit-Diodes
Silizium-Einpreßdioden
Nominal current – Nennstrom
35 A
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
50…600 V
Metal press-fit case with glass seal
Metall-Einpreßgehäuse mit Glasdurchführung
Weight approx. – Gewicht ca.
10 g
Standard packaging: bulk
Standard Lieferform: lose im Karton
Dimensions / Maße in mm
Maximum ratings
Grenzwerte
Type / Typ
Wire to / Draht an
Repetitive peak reverse voltage Surge peak reverse voltage
Periodische Spitzensperrspanng. Stoßspitzensperrspannung
Anode
Cathode
VRRM [V]
VRSM [V]
KYZ 35A05
KYZ 35A1
KYZ 35A2
KYZ 35A3
KYZ 35A4
KYZ 35A6
KYZ 35K05
KYZ 35K1
KYZ 35K2
KYZ 35K3
KYZ 35K4
KYZ 35K6
50
60
100
120
200
240
300
360
400
480
600
700
Max. average forward rectified current, R-load
Dauergrenzstrom in Einwegschaltung mit R-Last
TC = 100ꢀC
f > 15 Hz
TA = 25ꢀC
TA = 25ꢀC
IFAV
35 A
110 A 1)
Repetitive peak forward current
Periodischer Spitzenstrom
IFRM
Peak forward surge current, 50 / 60 Hz half sine-wave
Stoßstrom für eine 50 / 60 Hz Sinus-Halbwelle
IFSM
360 / 400 A
Rating for fusing – Grenzlastintegral, t <10 ms
i2t
Tj
660 A2s
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
– 50...+175 ꢀC
TS – 50...+175 ꢀC
Maximum pressure – Maximaler Einpreßdruck
7 kN
1
)
Max. case temperature TC = 150ꢀC – Max. Gehäusetemperatur TC = 150
88
28.02.2002
