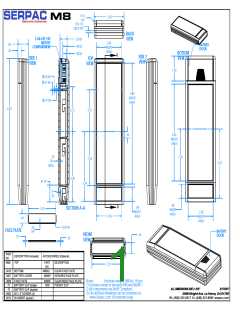

M8IND,AL

型号:

M8IND,AL

品牌:

ETC[ ETC ]

页数:

1 页

PDF大小:

54 K

R.15
TYP
2.40
M8
.10 X .03
DEEP TYP
BACK
VIEW
2 AA OR 1 9V
BATTERY
.63 6X
.40 6X
.09 6X
2.00
INSERT
AREA
.85
.28
BATTERY
DOOR
COMPARTMENT
BOTTOM
VIEW
A
SIDE 2
VIEW
SIDE 1
VIEW
TOP
VIEW
1.20
.05 6X
.07 6X
5.80
INSERT
AREA
.10 6X
6.99
2.15
2.01
.30
4.65
INSERT
AREA
.10
TYP.
2.50
2.59
3.33
WALL
3.38
.81 2X
2.20
3.34
6°
2X
.68
INSERT
AREA
A
.68
INSERT
AREA
SECTION A-A
2.00
INSERT
AREA
2.00
.44
R.05 4X
.05
.03
TYP
FACE PLATE
BATTERY
DOOR
.45
FRONT
VIEW
.07
PART
NO.
4009
DESCRIPTION (Included)
TOP
ACCSESSORIES (Optional)
PART
NO.
DESCRIPTION
2.20
4010
4007
BOTTOM
4008CL
CLEAR FACE PLATE
BATTERY COVER
4008IR
INFRARED FACE PLATE
4008
72
73
6003
4013
FACE PLATE
4008R
1030
CLEAR READ FACE PLATE
POCKET CLIP
Notes:
Enclosure weight .099 lbs / 45 gm
BATTERY CLIP (single)
BATTERY CLIP (double)
#2 X .5” SCREWS (2)
9V INSERT (spacer)
1) Enclosure meets or exceeds IP40 and NEMA 1
2) All components are RoHS Compliant.
3) Circuit Board drawings can be download at:
www.Serpac.com Accessories page.
ALL DIMENSIONS ARE ± .010"
2009 Wright Ave. La Verne, CA 91750
Ph. (626) 331-0517 Fx. (626) 331-8584 serpac.com
2/17/2017
