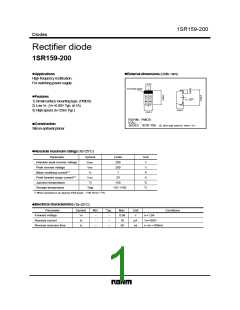

1SR159-200
Diodes
Rectifier diode
1SR159-200
!Applications
!External dimensions (Units: mm)
High frequency rectification.
For switching power supply.
1.5±0.2
CATHODE MARK
6
3
!Features
1) Small surface mounting type. (PMDS)
2) Low VF. (VF=0.90V Typ. at 1A)
+0.02
−0.1
0.1
3
4
2.0±0.2
rr
3) High speed. (t =23ns Typ.)
2.6±0.2
ROHM : PMDS
EIAJ : −
!Construction
Silicon epitaxial planar
1
2
Date code EX. 1999.1→9.1
JEDEC : SOD-106
!Absolute maximum ratings (Ta=25°C)
Parameter
Symbol
Limits
200
Unit
V
Absolute peak reverse voltage
V
RSM
Peak reverse voltage
VRM
200
V
1
∗
Mean rectifying current
I
O
1
A
2
∗
I
FSM
20
A
Peak forward surge current
Junction temperature
Storage temperature
Tj
150
˚C
˚C
Tstg
−55∼+150
∗1 When mounted on an alumina PCB board
∗
2 60 Hz for 1
!Electrical characteristics (Ta=25°C)
Parameter
Forward voltage
Symbol
Min.
Typ.
Max.
0.98
10
Unit
Conditions
VF
−
−
−
−
−
−
V
I =1.0A
F
Reverse current
I
R
µA
ns
V
R=200V
Reverse recovery time
t
rr
50
I
F
=I
R
=100mA
1SR159-200
Diodes
!Electrical characteristic curves (Ta=25°C)
1000.0
100.0
10.0
10.00
1.00
0.10
0.01
0.00
DC
0.8
1.5
1.0
0.5
0
Ta=125˚C
Ta=75˚C
0.5
sin
0.3
0.2
0.1
D=0.05
I
F
1.0
0.1
I
O
Ta=25˚C
T
p
T
p
Ta=125˚C Ta=75˚C Ta=25˚C
d=
T
T
0
0.4
0.8
1.2
1.6
2.0
(A)
50
100
150
200
0.0
0.2
0.4
0.6
0.8
1.0
AVERAGE RECTIFIED FORWARD CURRENT : I
O
REVERSE VOLTAGE : V
R
(V)
FORWARD VOLTAGE : V
F
(V)
Fig.2 Reverse characteristics
Fig.1 Forward characteristics
Fig.3 Power dissipation curves
1.0
0.8
0.6
0.4
0.2
0
50
40
30
0.1 I
R
0.25 I
R
10
CAPACITIVE LOAD
20
10
0
5
P=50%
0
0
0.5
1.0
1.5
0
25 50
100
150
200
1
2
5
10
20
50 100
FORWARD CURRENT I
F
(A)
AMBIENT TEMPERATURE : Ta (˚C)
CYCLES (60 Hz)
Fig.4 Derating curve
Fig.6 Reverse recovery time
characteristics
Fig.5 Maximum peak forward surge
current characteristics
