DZ101A6-F4U2-4F

型号：

DZ101A6-F4U2-4F

品牌：

FOXCONN[ FOXCONN ]

页数：

1 页

PDF大小：

40 K

下载PDF手册

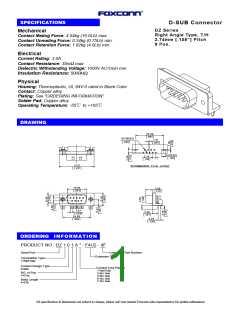

SPECIFICATIONS
D-SUB Connector
DZ Series
Mechanical
Right Angle Type, T/H
2.74mm [.108”] Pitch
9 Pos.
Contact Mating Force: 4.54kg (10.0Lb) max.
Contact Unmating Force: 0.34kg (0.75Lb) min.
Contact Retention Force: 1.82kg (4.0Lb) min.
Electrical
Current Rating: 3.0A
Contact Resistance: 35mW max.
Dielectric Withstanding Voltage: 1000V AC/1min min.
Insulation Resistance: 5000MW
Physical
Housing: Thermoplastic, UL 94V-0 rated in Black Color
Contact: Copper alloy
Plating: See “ORDERING INFORMATION”
Solder Pad: Copper alloy
Operating Temperature: -55℃ to +105℃
DRAWING
ORDERING INFORMATION
PRODUCT NO.: DZ 1 0 1 A * - F4U2 - 4F
Lead Free Part Number
Serial Port
Extension Code
Termination Type
1=Right Angle
Contact Design Type
Contact Area Plating
1=Gold Flash
2=20u" Gold
0=Male
NO. of Pos.
1=9 Pos.
3=30u" Gold
6=10u" Gold
7=15u" Gold
Body Length
A=5.00
All specification & dimensions are subject to change, please call your nearest Foxconn sales representative for update information.
