WTV040

型号：

WTV040

描述：

WTV系列语音芯片资料[ WTV系列语音芯片资料 ]

品牌：

ETC[ ETC ]

页数：

37 页

PDF大小：

963 K

下载PDF手册
广州唯创科技有限公司

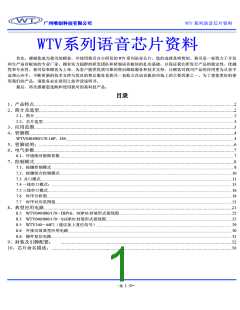

WTV系列语音芯片资料
WTV系列语音芯片资料
首先，感谢您成为我司的顾客，并使用我司自主研发的WTV系列语音芯片，您的选择是明智的。我司是一家致力于开发
和生产语音板块的专业厂家，拥有实力超群的研发团队和研制语音板块的扎实基础，以保证我们所发行产品的稳定性、优越
性和专业性。我司信奉顾客为上帝，为客户提供优质可靠的售后跟踪服务和技术支持，让顾客对我司产品的应用更为从容不
迫得心应手。不断更新的技术支持与优良的售后服务是我司一直屹立在语音板块市场上的主要因素之一。为了使您更好的使
用我们的产品，请您务必在使用之前详读说明书。
最后，再次感谢您选购和使用我司的高科技产品。
目录
1、产品特点
2
2
2
.....................................................................................................................................................................
2、简介及选型
.................................................................................................................................................................
2.1、简介
..............................................................................................................................................................................................
2.2、芯片选型...................................................................................................................................................................................... 3
3、应用范围
3
4
4
.....................................................................................................................................................................
4、管脚图
.........................................................................................................................................................................
WTV040/080/170­16P、16S
................................................................................................................................................................
5、管脚说明：.................................................................................................................................................................6
6、电气参数
7
7
8
8
.....................................................................................................................................................................
6.1、环境绝对极限系数
......................................................................................................................................................................
7、控制模式
.....................................................................................................................................................................
7.1、按键控制模式
............................................................................................................................................................................
7.2、按键组合控制模式
10
....................................................................................................................................................................
7.3 并口模式...................................................................................................................................................................................... 11
7.4 一线串口模式：
13
16
19
21
21
...........................................................................................................................................................................
...............................................................................................................................................................................
................................................................................................................................................................................
7.5 三线串口模式
7.6 时序分析图
7.7 时序对应范围值
........................................................................................................................................................................
8、典型应用电路
...........................................................................................................................................................
8.2 WTV040/080/170－DIP16、SOP16 封装形式接线图
22
25
29
30
............................................................................................................
8.3 WTV040/080/170－SSOP20 封装形式接线图
........................................................................................................................
8.5 WTV340－44F2（建议加上复位信号）
................................................................................................................................
8.6 外接功放典型应用电路
............................................................................................................................................................
8.6 硬件复位电路............................................................................................................................................................................ 31
9、封装及引脚配置：
32
36
.............................................................................................................................................
10、芯片命名描述：
.....................................................................................................................................................
页-
-第 1
广州唯创科技有限公司
WTV系列语音芯片资料
1、产品特点
• 可编程的一次性烧录(OTP)语音芯片。
• 6KHZ频率时，语音长度可分别达到40秒、80秒、170秒、340秒。
• 内置16bits DAC数字/仿真转换器(DAC)，内置PSG语音合成器和音质优化算法，音质高。
• PWM和DAC两种语音输出方式。
• 可任意插入静音，且不占用语音空间。
• 相同的语音可重复调用，且不占用语音空间。
• 多种工作模式：按键控制模式、按键组合控制模式、并口控制模式、串口控制模式等。
• 播放语音时，BUSY脚可根据需要，设定输出高电平或低电平。
• 内置0.5W喇叭直推线路(Direct-Drive),不需要外加器件,音质与音量比传统"Cout+三极管"更佳,且耗电量更少。
• 工作电压范围：2.5V至3.5V。
• 省电模式时耗电 2uA，在省电模式下，芯片上电后1秒钟或者语音停止播放后1秒自动休眠。
• DIP16、SOP16、SSOP20、QFP44等多种封装形式可供选择。
• 强大的可编程能力，可以根据需要定制各种繁杂的功能。
2、简介及选型
2.1、简介
WTV系列语音芯片是一款功能强大的一次性编程语音芯片，语音为6K采样频率时，存储长度可分别达到40秒、80秒、
170秒、340秒，音频输出为PWM或DAC模式。可选控制方式有按键控制模式、按键组合控制模式、并口控制模式、串口控制
模式等。按键控制模式的触发方式灵活；串口模式下可控制音量、打开或关闭功放、有循环播放和停止功能。
与WTV系列语音芯片配套的语音编程软件<<WTV OTP VOICECHIP 3.40>>操作界面简单、容易操作，功能齐全，充分利用
芯片内部的资源，可以大大缩短芯片的制作周期。
此芯片具有众多单元电路，且有极强的可编程能力，除了能够播放语音，而且还可以播放MIDI音乐等，不仅能实现标准
的控制方式，亦可根据需求，订做各种功能，尽可能的使产品的性价比提升到最高。亦可控制各种电器设备等，可应用在很
多领域，例如：电子琴、高级玩具、儿童学习机、防盗设备、智能家电、保健与理疗产品、仪器仪表，以及各类自动控制系
统等等。
在很多需要高音质、功能灵活多变等要求的产品中，WTV系列语音芯片是最具性价比的方案之一，也是在某些场合替换ISD
系列语音芯片的最佳选择！
页-
-第 2
广州唯创科技有限公司
WTV系列语音芯片资料
2.2、芯片选型
工作模式所对应的最多段数
封装
芯片名称
形式
语音
长度
芯片系列
按键模式 按键组合
并口模式
8段
串口模式
128段
128段
128段
128段
128段
128段
128段
128段
128段
128段
128段
128段
128段
WTV040-16P
WTV040-16S
WTV040-20SS
WTV040-44F2
WTV080-16P
WTV080-16S
WTV080-20SS
WTV080-44F2
WTV170-16P
WTV170-16S
WTV170-20SS
WTV170-44F2
WTV340-44F2
DIP16
SOP16
SSOP20
QFP44
DIP16
SOP16
SSOP20
QFP44
DIP16
SOP16
SSOP20
QFP44
QFP44
4段
4段
8段
8段
4段
4段
8段
8段
4段
4段
8段
8段
8段
7段
7段
8段
WTV040
WTV080
40秒
80秒
128段
128段
7段
128段
128段
8段
7段
8段
128段
128段
7段
128段
128段
8段
7段
8段
WTV170
WTV340
170秒
340秒
128段
128段
128段
128段
128段
128段
注意:20秒的芯片请见WTV020数据手册，封装形式有DIP16,SOP16，SSOP20
3、应用范围
汽车（防盗报警器、倒车雷达、
GPS导航仪、电子狗、中控锁）
智能家居系统、家庭防盗报警器
医疗器械人声提示，（和弦）音乐
家电（电磁炉、电饭煲、微波炉）
娱乐设备（游戏机、游乐机）
学习模型（早教机、儿童有声读物）
智能交通设备（收费站、停车场）
通信设备（电话交换机、电话机）
工业控制领域（电梯、工业设备）
玩具
页-
-第 3
广州唯创科技有限公司
WTV系列语音芯片资料
4、管脚图
WTV040/080/170-16P、16S
WTV040/080/170-20SS
页-
-第 4
广州唯创科技有限公司
WTV系列语音芯片资料
WTV040/080/170-44F2
WTV340-44F2
页-
-第 5
广州唯创科技有限公司
WTV系列语音芯片资料
5、管脚说明：
说明
并口控制
模式
PWM输出口2
内部运放恒压源
按键组合
控制模式
串口模式
三线8位
名称
I/O 按键控制
模式
单线8位
AMP_N
EQ_R_P
O
---
O
EQ_L_OUT
EQ_L_IN
EQ_R_OUT
EQ_R_IN
AUDIO_L
AUDIO_R
PORT1
内置音频放大电路L的输出口
内置音频放大电路L的输入口
内置音频放大电路R的输出口
内置音频放大电路R的输入口
I
---
O
I
经过芯片内部D/A转换后的音频输出L
经过芯片内部D/A转换后的音频输出R
通用I/O口，未定义
I
I/O
[0]~PORT1[7]
PORT2
I/O
通用I/O口，未定义
[0]~PORT2[7]
PORT2 [4]
C_PLL
O
---
---
I
BUSY信号
增强抗干扰(建议不使用)
振荡脚
R-FREQ
PORT0 [7]
PORT0 [6]
VPP
K8
K7
K8
K7
地址脚S6
地址脚S5
------------
I
------------
---
I
编程电源
PORT0 [5]
PORT0 [4]
PORT0 [3]
PORT0 [2]
PORT0 [1]
PORT0 [0]
RESETB
K6
K5
K4
K3
K2
K1
K6
K5
地址脚S4
地址脚S3
地址脚S2
地址脚S1
地址脚S0
触发脚SBT
------------
------------
I
I
K4
DATA输入
CLK输入
DATA
I
K3
--------
-------
I
K2
CS片选信号
I
TEST脚
TEST脚
I
RESET信号
VCC
---
模拟电源正极
数字地线
GND
VSS
模拟地线
VDD
数字电源正极
PWM输出口1
AMP_P
当系统上电时，p00,p01不能同时为低电平，否则进入测试模式，在MCU场合下容易忽视。
页-
-第 6
广州唯创科技有限公司
WTV系列语音芯片资料
6、电气参数
6.1、环境绝对极限系数
名称
范围
-0.5～3.6
GND-0.3<Vin<VCC+0.3
GND<Vout<VCC
-10~+70
单位
V
VCC-GND
Vin
V
Vout
V
T(Operation)
DIP
SSOP
QFP
°C
°C
°C
°C
°C
-20~+80
-15~75
T(Junction)
T(Storage)
-30~+120
-45~+125
页-
-第 7
广州唯创科技有限公司
WTV系列语音芯片资料
7、控制模式
下列控制模式中，除了按键模式可以和其它模式可以同时使用外，一线串口模式、三线串口模式、并口模式必须由用户
根据自己的需要单独定制。如用户定制了三线串口模式，那该芯片可以使用的模式有按键模式和三线串口模式,其它模式不能
用。
7.1、按键控制模式
7.1.1按键控制模式
所定义的管脚可以直接触发芯片放音，即每一个管脚可控制播放一段语音。每个开关的触发方式可单独设置，按键控制
模式的防抖动时间为：10ms。
7.1.2 端口的分配
管脚
封装形
式
PORT07 PORT06 PORT05 PORT04 PORT03 PORT02 PORT01 PORT00
DIP16
SOP16
SSOP20
----
----
K8
----
----
K7
----
----
K6
----
----
K5
K4
K4
K4
K3
K3
K3
K2
K2
K2
K1
K1
K1
每个开关的控制方式都可以单独设定,具体触发方式请参阅“触发时序图”。
7.1.3 触发时序图
脉冲不可重触发
K1
Group1
Group1
VOICE OUT
BUSY
备注：负脉冲触发。当I/O口检测到有下降沿时（如，该I/O口对地短路一下），触发播放语音。在语音播放期间，再检
测到下降沿，芯片不动作。直到语音结束后，检测到的下降沿才有效。
脉冲可重触发
K1
Group1
Group1
Group1
VOICE OUT
BUSY
备注：负脉冲触发。当I/O口检测到有下降沿时（如，该I/O口对地短路一下），触发播放语音。在语音播放期间，再检
测到下降沿，芯片会打断正在播放的语音，重新播放。只要有下降沿信号，就重新播放。
电平保持
K1
Group1
Group1
Group1
VOICE OUT
BUSY
备注：当I/O口为低电平时，保持播放，高电平则停止。当第一遍结束后，还保持低电平，则继续重新播放，直到转变为
高电平才停止。只要是低电平，则有声音；高电平，没声音。
页-
-第 8
广州唯创科技有限公司
WTV系列语音芯片资料
电平保持不循环
K1
Group1
Group1
VOICE OUT
BUSY
备注：电平不重复。当I/O口为低电平时，保持播放，高电平则停止。当第一遍结束后，还保持低电平，也不会继续播放，
它只播放一次就结束。如果需要重新播放，则需要让它拉高，再拉低，后保持低电平即可。
电平非保持
K1
Group1
Group1
Group1
VOICE OUT
BUSY
备注：电平重复。当I/O口为低电平时，保持播放，高电平则停止。当第一遍结束后，还保持低电平，它则会继续重复播
放，只有变为高电平才停止，否则不停，一直播放。
开关播放（ON\OFF）
K1
Group1
Group1
Group1
VOICE OUT
BUSY
备注：一个负脉冲开始播放，下一次负脉冲结束。不管声音是正在播放还是停止，都遵照这个规则。
单键向后
K1
GROUP1
GROUP2
GROUP N
VOICE OUT
BUSY
备注：用一个按键触发播放所有的声音。一个负脉冲触发播放一段，下一个负脉冲播放下一段，播放完最后一段，则不
会再有声音。只会将全部声音播放一遍。
单键倒退
K1
GROUP N
GROUPN-1
GROUP 1
VOICE OUT
BUSY
备注：用一个按键触发播放所有的声音。一个负脉冲触发播放一段，下一个负脉冲播放上一段，播放完最后一段，重新
播放第一段。如此循环往复。它与上面说到的单键向后，只是次序上颠倒过来。功能是不变的。
页-
-第 9
广州唯创科技有限公司
WTV系列语音芯片资料
单键前进循环
K1
GROUP 1
GROUP 2
GROUP N
GROUP 1
VOICE OUT
BUSY
备注：onekey。用一个按键触发播放所有的声音。一个负脉冲触发播放一段，下一个负脉冲播放下一段，播放完最后一
段，则会播放第一段，如此循环往复地播放。
单键倒退循环
K1
GROUP N
GROUP N-1
GROUP 1
GROUP N
VOICE OUT
BUSY
备注：onekey。用一个按键触发播放所有的声音。一个负脉冲触发播放一段，下一个负脉冲播放下一段，播放完最后一
段，则会播放第一段，如此循环往复地播放。
7.2、按键组合控制模式
7.2.1按键组合控制模式：
可通过定义的管脚直接组合触发播放语音。
7.2.2端口的分配
管脚
封装形
式
PORT07 PORT06 PORT05 PORT04 PORT03 PORT02 PORT01 PORT00
DIP16
SOP16
SSOP20
QFP44
----
----
K8
----
----
K7
----
----
K6
----
----
K5
K4
K4
K4
K4
K3
K3
K3
K3
K2
K2
K2
K2
K1
K1
K1
K1
K8
K7
K6
K5
K1为测试口，可以通过定义为多种触发方式，如：脉冲可重复触发、脉冲不可重复触发、顺序向后触发、顺序向前触发
等。K2、K3、K4用于按键组合，K1可以它用。
7.2.3 语音与开关状态的对应关系
DIP16、SOP16封装形式
管脚
Group N
K4
0
K3
0
K2
0
Group1
Group2
Group3
Group4
Group5
Group6
Group7
无声音
0
0
1
0
1
0
0
1
1
1
0
0
1
0
1
1
1
0
1
1
1
注：触发管脚K2、K3、K4默为为上拉(即为1)
页-
-第 10
广州唯创科技有限公司
WTV系列语音芯片资料
SSOP20封装形式
管脚
K5
0
Group N
K8
0
0
0
0
.
.
.
.
.
.
1
K7
0
0
0
0
.
.
.
.
.
.
1
K6
0
0
0
0
.
.
.
.
.
.
1
K4
0
0
0
0
.
.
.
.
.
.
1
K3
0
0
1
1
.
.
.
.
.
.
1
K2
0
1
0
1
.
.
.
.
.
.
0
Group1
Group2
0
Group3
0
Group4
0
.
.
.
.
.
.
以二进制方式递增
.
.
.
.
.
Group127
1
K2为低位、K8为高位，以二进制的方式递增。
7.2.4 触发时序
2ms
K2~K4/K2~K8
Group 1
Group 1
Group 1
Group 1
VOICE OUT
BUSY
时序图说明：按下相应的按键后，一直按住，芯片播放相应地址的语音，当语音播放完毕，即使按键信号还保持不变，
也不会再有声音出来，除非改变按键的信号。另外，当语音在播放过程中（还没放完），松开按键，语音即刻停止播放。
7.3 并口模式
7.3.1 并口模式
指PORT0(0)定义为触发脚，PORT0(1)~ PORT0(7)定义为地址脚。通过改变地址，然后触发PORT0(0)脚即可实现多段语音
的控制。
7.3.2 端口的分配
管脚
封装形
式
PORT07 PORT06 PORT05 PORT04
PORT03 PORT02 PORT01
PORT00
DIP16 ----
SOP16 ----
----
----
----
----
---- 地址S2 地址S1 地址SO 触发脚 SBT
---- 地址S2 地址S1 地址SO 触发脚SBT
SSOP20 地址S6 地址S5 地址S4 地址S3 地址S2 地址S1 地址SO 触发脚SBT
页-
-第 11
广州唯创科技有限公司
WTV系列语音芯片资料
7.3.3 语音与地址的对应关系
DIP16、SOP16 封装形式
管脚
Group N
S3
0
S2
0
S1
0
Group1
Group2
Group3
Group4
Group5
Group6
Group7
Group8
0
0
1
0
1
0
0
1
1
1
0
0
1
0
1
1
1
0
1
1
1
SSOP20 封装形式：
管脚
Group N
K8
0
K7
K6
0
K5
0
K4
0
K3
0
K2
0
Group1
0
0
0
0
Group2
0
0
0
0
0
1
Group3
0
0
0
0
1
0
Group4
0
0
0
0
1
1
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
以二进制方式递增
.
.
.
Group127
Group128
1
1
1
1
1
1
1
1
1
1
1
1
0
1
7.3.4 控制时序：
先将地址置到想要播放语音所对应的码，然后触发放音脚SBT，即可放音。
SBT的触发方式：脉冲可重复触发，脉冲不可重复触发，电平非保持，电平保持。
2ms
2ms
2ms
Addr
SBT
Addr-1
Addr-2
Addr-N
1~2ms
1~2ms
1~2ms
GROUP1
GROUP2
GROUP N
VOICE OUT
BUSY
注:待Addr信号稳定后，再发送触发，以免误触发播放其它语音
页-
-第 12
广州唯创科技有限公司
WTV系列语音芯片资料
7.4一线串口模式：
7.4.1一线串口模式
通过 DATA一个管脚控制芯片的工作。通过串口发送数据可以控制语音的播放、停止、循环等。
7.4.2 端口的分配
封装形
式
管脚
PORT07 PORT06 PORT05 PORT04 PORT03 PORT02 PORT01
PORT00
K1
DIP16 ----
SOP16 ----
SSOP20 ----
----
----
----
----
----
----
----
----
----
DATA
DATA
DATA
----
----
----
----
----
----
K1
K1
K1为测试口，可以通过定义为多种触发方式，如：脉冲可重复触发、脉冲不可重复触发、顺序向后触发、顺序向前触发
等。
7.4.3 数据与语音的对应关系
数据（十六进制）
功能
00H
01H
02H
03H
.
播放第1段语音
播放第2段语音
播放第3段语音
播放第4段语音
.
.
.
XXH
.
播放第N段语音
.
.
.
.
DEH
DFH
E0H
E1H
．
播放第223段语音
播放第224段语音
音量调节（第一级）
音量调节（第二级）
．
．
．
．
．
．
．
．
．
．
．
ＥＦＨ
F0H
F1H
F2H
FEH
音量调节（第１６级）
关闭功放
打开功放
循环播放当前语音
停止播放当前语音
默认状态下，音量处在最大，为EFH。音量调节命令可以在任何时候发送。
功放状态取决于工程文件在制作时，选择了哪一种。只要给模块发命令，模块的功放状态就会改变。
循环播放命令（F2H），必须在播放语音时发送，模块才会识别到。如果是在语音已经停止的状态下发送该命令，无效。
页-
-第 13
广州唯创科技有限公司
WTV系列语音芯片资料
7.4.4控制时序
1~5ms
>5ms
RESETB
5ms
DATA
BUSY
D0 D1 D2 D3 D4 D5 D6 D7
语音播放期间
VOICE OUT
>200us
高电平：低电平=1：3 表示0
高电平：低电平=3：1 表示1
1~5mS
RESET
0
0
1
1
1
0
0
1
DATA
BUSY
>5mS
>600us
>300uS
play voice
VOICE
注意：在主控单片机组合播放语音时，如播放5千6百8十元4角6分，主控单片机发码后，要等待至少5ms后再去检
测BUSY信号，发码后立即检测BUSY可能会导致漏报。另外，建议你在每发一个码之前都加复位信号，如播报你所举的 5千6
百8十元4角6分时不应在播这一串数字之前只加一次复位，应该每一位都要复位，复位信号加的方法如上图所示。
页-
-第 14
广州唯创科技有限公司
WTV系列语音芯片资料
7.4.5 程序范例(MCU：PIC16F57
晶振：4MHz)
rst=0;
for(i=0;i<10;i++)asm("nop");
rst=1;
wait(200);
sda=0;
wait(300);
for(i=0;i<8;i++)
{
/* 5ms以上 */
/* 5ms */
sda=1;
if(addr & 1)
{
wait(15);
sda=0;
wait(5);
}
/* 300us */
/* 100us */
else
{
wait(5);
sda=0;
wait(15);
}
addr>>=1;
}
sda=1;
汇编范例汇编范例：MCU ：AT892051 ,晶振：4MHz
;------------------------------------------------发送高电平
HIGD: lcall DELAY2 ；延时600us
clr SDA
lcall DELAY3
CLR A
；延时200us
MOV a,R2
RR
A
mov r2, a
djnz r4,SEND
SETB SDA
CJNE R2,#09H,NEXT
SJMP MAIN
;------------------------------------------------- 发送低电平
LOWD: lcall DELAY3
CLR SDA
页-
-第 15
广州唯创科技有限公司
WTV系列语音芯片资料
lcall DELAY2
CLR A
MOV a,R2
RR
A
mov r2, a
djnz r4, SEND
SETB SDA
CJNE R2,#09H,NEXT
SJMP MAIN
SEND: setb SDA
clr a
mov a, r2
anl a, #01h
;取出字节的最低位
HIGD1: jb
acc.0, HIGD ;字节为高，调用高位发送函数
LOWD1: JNB ACC.0, LOWD ;字节位低，调用低位发送函数
RET
7.5三线串口模式
7.5.1 三线串口模式
指分别用CS（片选）、DATA（数据）、CLK（时钟）三个管脚控制芯片的工作。通过串口发送数据可以控制语音的播放、
停止、循环等。
7.5.2 端口的分配
封装形
管脚
式
PORT07 PORT06 PORT05 PORT04
PORT03 PORT02 PORT01
PORT00
K1
DIP16 ----
SOP16 ----
SSOP20 ----
QFP44 ----
----
----
----
----
----
----
----
----
----
DATA
CLK
CLK
CLK
CLK
CS
CS
CS
CS
---- DATA
---- DATA
---- DATA
K1
K1
K1
K1为测试口，可以通过定义为多种触发方式，如：脉冲可重复触发、脉冲不可重复触发、顺序向后触发、顺序向前触发
等。
页-
-第 16
广州唯创科技有限公司
WTV系列语音芯片资料
7.5.3 数据与语音的对应关系
数据（十六进制）
功能
00H
01H
02H
03H
.
播放第1段语音
播放第2段语音
播放第3段语音
播放第4段语音
.
.
.
XXH
.
播放第N段语音
.
.
.
.
DEH
DFH
E0H
E1H
．
播放第223段语音
播放第224段语音
音量调节（第一级）
音量调节（第二级）
．
．
．
．
．
．
．
．
．
．
．
ＥＦＨ
F0H
F1H
F2H
FEH
音量调节（第１６级）
关闭功放
打开功放
循环播放当前语音
停止播放当前语音
默认状态下，音量处在最大，为EFH。音量调节命令可以在任何时候发送。
功放状态取决于工程文件在制作时，选择了哪一种。只要给模块发命令，模块的功放状态就会改变。
循环播放命令（F2H），必须在播放语音时发送，模块才会识别到。如果是在语音已经停止的状态下发送该命令，无效
页-
-第 17
广州唯创科技有限公司
WTV系列语音芯片资料
7.5.5 控制时序（时钟上升沿采集数据）：
注意：在主控单片机组合播放语音时，如播放5千6百8十元4角6分，主控单片机发码后，要等待至少5ms后再去检
测BUSY信号，发码后立即检测BUSY可能会导致漏报。另外，建议你在每发一个码之前都加复位信号，如播报你所举的 5千6
百8十元4角6分时不应在播这一串数字之前只加一次复位，应该每一位都要复位，复位信号加的方法如上图所示。
用户在有语音采样率比较高的情况下建议时钟周期适当加宽，以免发生误码，因为语言播放会占用语音芯片内部 CPU时序。
建议时钟周期在60us以上调试。
7.5.6 程序范例(MCU：PIC16F57
晶振：4MHz)
rst=0;
for(i=0;i<10;i++)asm("nop");
rst=1;
wait(200);
cs=0;
/* 5ms以上 */
/* 1ms以上 */
for(i=0;i<200;i++)asm("nop");
for(i=0;i<8;i++)
{
scl=0;
if(addr & 1)sda=1;
else sda=0;
addr>>=1;
页-
-第 18
广州唯创科技有限公司
WTV系列语音芯片资料
for(t=0;t<20;t++)asm("nop");
scl=1;
/* 60us以上 */
for(t=0;t<20;t++)asm("nop");
}
cs=1;
汇编范例：MCU ：AT892051 ,晶振：4MHz
SETB SCL
SETB SDA
CLR CS
MOVE
r2,2
LCALL DELAY1MS ;延时2MS
MOVE
LOOP_8:
R3,8
CLR
A
MOVE
ANL
A,R4
A,01H ；先发低位
ACC.0,LOW
JNB
SETB
SDA
；数据位为高
LOW:CLR
MOVE
SCL
R2,20
LCALL DELAY1US
；延时20us
SETB
MOVE
SCL
R2,20
LCALL DELAY1US
；上升沿发数据
MOVE
RR
A,R4
A
DZNJ
MOVE
CALL
R3,LOOP_8 ；判断数据位是否为8
R2,2
DELAY1MS
；发送完后数据时钟片选延时2ms后拉高
SETB SCL
SETB SDA
SETB CS
7.6 时序分析图
按键控制
K1~K8
Tkd
Thd
BUSY
页-
-第 19
广州唯创科技有限公司
WTV系列语音芯片资料
并口模式
Tas
Tbs
Adrr
SBT
Tbsw
三线串口模式
Tch
Tcs
SS
Tdh
Tcs
Tsckw
SDA
SCK
Toud
Tsck
BUSY
一线串口模式
Tcd
REST
Tld
Tcs
DATA
BUSY
Trcd
Toud
Tsd
232 串口模式
RST
Trd
Tks
RXD
Ted
页-
-第 20
广州唯创科技有限公司
WTV系列语音芯片资料
7.7 时序对应范围值
符号
Tkd
描述
最小值 典型值 最大值 单位
按键延迟时间
BUSY延迟时间
地址启动时间
地址保持时间
SBT触发时间宽度
片选启动时间
数据输入保持时间
串口时钟周期
16
400
1
20
Ms
Us
Ms
Ms
Ms
Ms
Us
Us
Us
Us
Us
Ms
Ms
Us
Us
Us
ms
us
ms
Thd
Tas
Tbs
1
Tbsw
Tcs
16
1
2
10
Tdh
40
60
30
20
400
3
200
200
100
8000
8000
4000
Tsck
Tsckw 串口时钟脉冲宽度
Tch 片选保持时间
Toutd BUSY输出延迟时间
Tcd
Tcs
Trd
Ted
Tks
Trcd
Tsd
Tld
复位保持时间宽度
数据唤醒时间
5
5
3
10
片选启动时间
20
99
99
5
232串口停止位时间
232串口一数据位脉冲宽度
复位后芯片等待时间
DATA短电平保持时间
DATA长电平保持时间
101
101
110
110
100
200
200
400
1000
2000
8、典型应用电路
8.1 应用电路重要提示
8.1.1 电路图中的元件参数仅供参考，实际应用时请根据不同的内容适当调整参数，以达到最佳效果。图中的R1、R2、R3、R4、
C1、C2、C3、C4等元件必须尽可能靠近IC的相应端口焊接。
8.1.2 R1为一个270K的震荡电阻，可以适当改变R1的值可调整语音播放的速度，改动区间：250K~270K，太大或太小都可
能会导致芯片工作不正常。
8.1.3 调节R3（反馈电阻）的大小可以改变音量，其值越大，音量越大。
8.1.4 在主控单片机供电电压和语音芯片供电电压不兼容的情况下，地址线或者数据线，复位线所加的电阻可通过下列公式
计算：（Vin-Vout）×700/Vin =Rn,一般如果是5V单片机作为主控的话建议Rn的值为200到510欧之间。
页-
-第 21
广州唯创科技有限公司
WTV系列语音芯片资料
8.2 WTV040/080/170－DIP16、SOP16封装形式接线图
8.2.1 按键模式
+3V
R2
R3
+3V
R7
1K
C2
104
10K
10K
C3
471
SPEAKER
+3V
R1
270K
U1
+3V
R4
+3V
LED
1
2
3
4
5
6
7
8
16
EQ_L_IN
AUDIO_L
VCC
BUSY
R_FREQ
VPP
EQ_L_OUT
15
AMP_N
14
C8
4.7uF
C4
104
AMP_P
13
BUSY
10K
VDD
12
GND
11
RESETB
10
R8
C1
P03
P02
P00
1K
9
Q1
P01
104
R9
100K
D1
IN4148
9014
K4
K3
K2
K1
按键模式直接驱动喇叭典型电路
8.2.2 并口模式（建议加上复位信号）
R2
R3
+3V
C2
10K
10K
C3
471
104
SPEAKER
+3V
R1
270K
U1
+3V
R4
+3V
1
2
3
4
5
6
7
8
16
EQ_L_IN
EQ_L_OUT
15
AUDIO_L
AMP_N
14
C8
4.7uF
C4
104
VCC
AMP_P
13
10K
BUSY
R_FREQ
VPP
P03
P02
VDD
12
GND
11
RESETB
R8
1K
10
9
C1
P00
Q1
P01
104
+3V
U2
R9
100K
D1
IN4148
9014
S1
S2
S0
SBT
MCU
BUSY
并口控制模式单片机控制典型应用电路
(单片机3V，语音芯片3V）
页-
-第 22
广州唯创科技有限公司
WTV系列语音芯片资料
10K
10K
R2
R3
+3V
SPK
104
471 C3
+3V
+3V
R4
+3V
C2
U1
1
2
3
4
5
6
7
8
9
20
AMP­N
19
AMP­P
EQ­L­OUT
C4
R1
270K
C8
4.7uF
EQ­L­IN
AUDIO­L
VCC
BUSY
R­FREQ
P07
P06
VPP
P05
104
10K
18
VDD
GND
17
16
RESETB
15
R8
1K
P00
14
Q1
P01
13
P02
12
P03
11
10
P04
C1
104
R17 R16 R15
470 470 470
R14 R13 R12 R11 R10
470 470 470 470 470
R9
100K
D1
IN4148
9014
+5V
S3
S4
S2
S5
S6
S1
S0
MCU
BUSY
SBT
注意：图中并口地址线和SBT线所加的电阻可通过以下公式计算：（Vin-Vout）×700/Vout =Rn
8.2.3 一线串口控制模式（建议加上复位信号）
R2
R3
+3V
C2
10K
10K
C3
471
104
SPEAKER
+3V
U1
R1
1
2
3
4
5
6
7
8
16
EQ_L_IN
AUDIO_L
VCC
BUSY
R_FREQ
VPP
EQ_L_OUT
15
C4
270K
AMP_N
14
AMP_P
13
104
VDD
12
GND
11
RESETB
10
C1
P03
P02
P00
P01
9
104
+3V
U2
DATA
BUSY
MCU
RESETB
一线串口控制模式单片机控制典型应用电路
(单片机3V，语音芯片3V）
页-
-第 23
广州唯创科技有限公司
WTV系列语音芯片资料
10K
U1
10K
R2
R3
+3V
SPK
104
471 C3
+3V
C2
1
2
3
4
5
6
7
8
9
20
EQ­L­OUT
AMP­N
19
AMP­P
18
C4
104
R1
270K
EQ­L­IN
AUDIO­L
VCC
BUSY
R­FREQ
P07
P06
VPP
P05
VDD
GND
17
16
RESETB
15
P00
14
P01
13
P02
12
P03
11
10
P04
C1
104
+5V
Rn
Rn
DATA
BUSY
MCU
RESETB
注意：图中DATA,RESETB所加的电阻可通过以下公式计算：（Vin-Vout）×700/ Vout =Rn
8.2.4 三线串口模式（建议加上复位信号）
R2
R3
+3V
C2
104
10K
10K
C3
471
SPEAKER
+3V
U1
R1
1
2
3
4
5
6
7
8
16
EQ_L_IN
AUDIO_L
VCC
BUSY
R_FREQ
VPP
P03
P02
EQ_L_OUT
15
C4
270K
AMP_N
14
AMP_P
13
104
VDD
12
GND
11
RESETB
10
C1
P00
P01
9
104
+3V
U2
CLK
DATA
CS
RESETB
MCU
BUSY
串口控制模式单片机控制典型应用电路
(单片机3V，语音芯片3V）
页-
-第 24
广州唯创科技有限公司
WTV系列语音芯片资料
R2
R3
+3V
C2
104
10K
10K
C3
471
SPEAKER
+3V
U1
R1
1
2
3
4
5
6
7
8
16
EQ_L_IN
AUDIO_L
VCC
BUSY
R_FREQ
VPP
EQ_L_OUT
15
C4
270K
AMP_N
14
AMP_P
13
104
VDD
12
GND
11
RESETB
10
C1
P03
P02
P00
P01
9
104
+5V
U2
R11
1K
R10
1K
R12
1K
CLK
DATA
R14
1K
CS
R13
1K
MCU
BUSY
串口控制模式单片机控制典型应用电路4
(单片机5V，语音芯片3V）
8.3 WTV040/080/170－SSOP20封装形式接线图
8.3.1按键控制（建议加上复位信号）
+3V
10K
U1
10K
R2
R3
+3V
R7
1K
SPK
104
471 C3
+3V
+3V
R4
+3V
C2
1
2
3
4
5
6
7
8
9
20
EQ­L­OUT
AMP­N
19
C4
104
LED R1
BUSY 270K
C8
4.7uF
EQ­L­IN
AUDIO­L
VCC
BUSY
R­FREQ
P07
P06
VPP
P05
AMP­P
18
10K
VDD
17
GND
16
RESETB
15
R8
1K
P00
14
Q1
P01
13
P02
12
P03
11
10
P04
C1
104
R9
100K
D1
IN4148
9014
K8 K7 K6 K5 K4 K3 K2 K1
按键控制模式直接驱动喇叭典型应用电路
页-
-第 25
广州唯创科技有限公司
WTV系列语音芯片资料
8.3.2 并口模式（建议加上复位信号）
10K
U1
10K
R2
R3
+3V
SPK
104
471 C3
+3V
+3V
R4
+3V
C2
1
2
3
4
5
6
7
8
9
20
AMP­N
19
AMP­P
18
EQ­L­OUT
C4
104
R1
270K
C8
4.7uF
EQ­L­IN
AUDIO­L
VCC
10K
VDD
GND
17
16
BUSY
R­FREQ
P07
P06
VPP
RESETB
R8
1K
15
P00
14
Q1
P01
13
P02
12
P03
11
10
P05
P04
C1
104
R9
100K
D1
IN4148
+3V
9014
S3
S4
S5
S6
S2
S1
S0
BUSY
SBT
MCU
并口控制模式单片机控制典型应用电路
(单片机3V，语音芯片3V）
10K
10K
R2
R3
+3V
SPK
104
471 C3
+3V
+3V
R4
+3V
C2
U1
1
2
3
4
5
6
7
8
9
20
EQ­L­OUT
AMP­N
19
C4
104
R1
270K
C8
4.7uF
EQ­L­IN
AUDIO­L
VCC
BUSY
R­FREQ
P07
P06
VPP
P05
AMP­P
18
10K
VDD
17
GND
16
RESETB
15
R8
1K
P00
14
Q1
P01
13
P02
12
P03
11
10
P04
C1
104
R17 R16 R15
1K 1K 1K
R14 R13 R12 R11 R10
1K 1K 1K 1K 1K
R9
100K
D1
IN4148
9014
+5V
S3
S4
S2
S5
S6
S1
S0
MCU
BUSY
SBT
并口控制模式单片机控制典型应用电路
(单片机5V，语音芯片3V）
页-
-第 26
广州唯创科技有限公司
WTV系列语音芯片资料
8.3.3 一线串口控制模式（建议加上复位信号）
10K
U1
10K
R2
R3
+3V
SPK
104
C2
471 C3
+3V
1
2
3
4
5
6
7
8
9
20
EQ­L­OUT
AMP­N
19
C4
104
R1
270K
EQ­L­IN
AUDIO­L
VCC
BUSY
R­FREQ
P07
P06
VPP
P05
AMP­P
18
VDD
17
GND
16
RESETB
15
P00
14
P01
13
P02
12
P03
11
10
P04
C1
104
+3V
DATA
RESETB
BUSY
MCU
一线串口控制模式单片机控制典型应用电路
(单片机3V，语音芯片3V）
10K
U1
10K
R2
R3
+3V
SPK
104
471 C3
+3V
C2
1
2
3
4
5
6
7
8
9
20
EQ­L­OUT
AMP­N
19
C4
104
R1
270K
EQ­L­IN
AUDIO­L
VCC
BUSY
R­FREQ
P07
P06
VPP
P05
AMP­P
18
VDD
17
GND
16
RESETB
15
P00
14
P01
13
P02
12
P03
11
10
P04
C1
104
+5V
R
R
1K
1K
R
1K
DATA
RESETB
BUSY
MCU
一线串口控制模式单片机控制典型应用电路
(单片机5V，语音芯片3V）
页-
-第 27
广州唯创科技有限公司
WTV系列语音芯片资料
8.3.3 三线串口控制模式（建议加上复位信号）
10K
U1
10K
R2
R3
+3V
SPK
104
471 C3
+3V
C2
1
2
3
4
5
6
7
8
9
10
20
EQ­L­OUT
AMP­N
19
C4
104
R1
270K
EQ­L­IN
AUDIO­L
VCC
BUSY
R­FREQ
P07
P06
VPP
P05
AMP­P
18
VDD
17
GND
16
RESETB
15
P00
14
P01
13
P02
12
P03
11
P04
C1
104
+3V
DATA
CLK
CS
RESETB
BUSY
MCU
串口控制模式单片机控制典型应用电路
(单片机3V，语音芯片3V）
10K
U1
10K
R2
R3
+3V
SPK
104
471 C3
+3V
C2
1
2
3
4
5
6
7
8
9
20
EQ­L­OUT
AMP­N
19
C4
104
R1
270K
EQ­L­IN
AUDIO­L
VCC
BUSY
R­FREQ
P07
P06
VPP
P05
AMP­P
18
VDD
17
GND
16
RESETB
15
P00
14
P01
13
P02
12
P03
11
10
P04
C1
104
R
R
R
R
1K 1K 1K 1K
+5V
R
1K
DATA
CLK
CS
BUSY
MCU
RESETB
串口控制模式单片机控制典型应用电路
(单片机5V，语音芯片3V）
页-
-第 28
广州唯创科技有限公司
WTV系列语音芯片资料
8.4 WTV040/080/170－44F2封装形式接线图（建议加上复位信号）
VCC C4
+3V
+3V
R4
C8
4.7uF
104
10K
R8
1K
U3
Q1
SPEAKER
C3
470P
K1
K2
K3
1
2
3
4
5
6
7
8
33
32
31
30
29
28
27
26
25
24
AMP­N
EQ­R­P
EQ­LO
EQ­LI
EQ­RO
EQ­RI
AUDIO­L
AUDIO­R
P17
P00
P01
P02
P03
P04
P05
VPP
P06
P07
R9
100K
D1
IN4148
9014
R3 10K
K4
K5
K6
K7
K8
R2' 10K
VCC
C2'
104
VCC
9
10
11
R1
270K
P16
P15
R­FREQ
23
C1
104
CPLL
R7
1K
LED
BUSY
按键控制直接驱动喇叭典型应用电路
8.5 WTV340－44F2（建议加上复位信号）
VCC
C4
R4
104
10K
U1
C5
104
SPEAKER
C3
K1
K2
K3
470P
1
2
3
4
5
6
7
8
9
33
QMP_N
EQ_R_P
PORT0[0]
32
R3 10K
PORT0[1]
31
EQ_L_OUT
EQ_L_IN
EQ_R_OUT
EQ_R_IN
AUDIO_L
AUDIO_R
PORT1[7]
PORT1[6]
PORT1[5]
PORT0[2]
30
PORT0[3]
29
WTV340­44F2
PORT0[4]
28
K4
K5
K6
K8
K7
PORT0[5]
R2' 10K
R2 10K
C2'
C2 104
104
27
VCC
VCC
26
TESTB
R1 270K
25
C1
104
R_FREQ
24
10
11
VCC
PORT0[7]
23
PORT0[6]
R7
1K
LED
BUSY
按键控制直接驱动喇叭典型应用电路
页-
-第 29
广州唯创科技有限公司
WTV系列语音芯片资料
8.6 外接功放典型应用电路
R1
75k
VCC
U3
SPK
去 音芯片的AA UUDD IIOO ­-LL脚
C3
R2
8
4
AL
68K
104
MC34119
C1
1uF
外接功放 用 路
R7
75k
VCC
U3
8
SPK
C1
4.7uF
R6
4
68K
R2
680
MC34119
C2
1uF
+3V
+3V
R1
R7
1K
+3V
+3V
R4
+3V
U1
WTV170­20S
AMP­N
1
2
3
4
5
6
7
8
20
19
EQ­L­OUT
EQ­L­IN
AUDIO­L
VCC
BUSY
R­FREQ
P06
P07
VPP
P05
C4
104
LED
C8
4.7uF
AMP­P
BUSY 270K
10K
18
17
16
VDD
GND
RESETB
R8
1K
15
P00
14
Q1
P01
13
P02
12
9
10
P03
11
P04
C1
104
R13 R12 R11
1K 1K 1K
R9
100K
D1
IN4148
9014
+5V
R14
1K
DATA
CLK
CS
MCU
BUSY
外接功放典型应用电路
WTV系列语音芯片与其它功放器件，如：LM386、MC34119、TDA2822、TDA2030的接线图，详细见我公司编写的功放电路
手册，可向业务员索取。
页-
-第 30
广州唯创科技有限公司
WTV系列语音芯片资料
8.6 硬件复位电路
VCC
C8
4.7uF
R8
1K
RESETB
Q1
9014
D1
IN4148
R9
100K
说明：复位的低电平保持时间在5ms以上。
页-
-第 31
广州唯创科技有限公司
9、封装及引脚配置：
WTV系列语音芯片资料
页-
-第 32
广州唯创科技有限公司
WTV系列语音芯片资料
页-
-第 33
广州唯创科技有限公司
WTV系列语音芯片资料
页-
-第 34
广州唯创科技有限公司
WTV系列语音芯片资料
页-
-第 35
广州唯创科技有限公司
10、芯片命名描述：
WTV系列语音芯片资料
WTVxxx-xxx
公司标志
芯片类型
OTP语音芯片
封装形式
16P = DIP16
20P = DIP20
20S = SOP20
20SS = SSOP20
存储语音长度
020 = 20 seconds
040 = 40 seconds
080 = 80 seconds
170 = 170 seconds
340 = 340 seconds
44F2 = QFP44
页-
-第 36
广州唯创科技有限公司
WTV系列语音芯片资料
广州市唯创科技有限公司――1999年创立于广州市天河区，是一家集语音芯片研发、语音产品方案设计、语
音产品生产、语音编辑上位机软件开发的高新技术公司。业务范围涉及汽车电子、多媒体、家居防盗、通信、家
电、医疗器械、工业自动化控制、玩具及互动消费类产品等领域。团队有着卓越的 IC软、硬件开发实力和设计
经验，秉持着「积极创新、勇于开拓、满足顾客、团队合作」的理念，力争打造“语音业界”的领导品牌。
唯创主要生产WTV系列语音芯片、WTR可录音系列语音芯片、WTM系列高音质语音应用模块、WTF系列的高性
价比长时间播放模块，及特约代理的APLUS系列语音芯片、ISD全系列可录放语音芯片等。率先提供最完备、多
元化的客需解决方案，节约研发成本，缩短研发周期，使产品在最短的时间内成熟上市。在汽车电子及特种车领
域，自主研发的公交车报站器在国内有着很好的市场口碑，为叉车使用安全而开发的叉车超速报警器是国内第一
家研发此类产品并大量生产的企业。
唯创坚持“以人为本，不断进行核心技术创新，优良的售后技术跟踪服务”的经营策略，使得唯创能傲立于
语音产品行业。WTV系列语音芯片、WTR可录音系列语音芯片、WTM系列高音质语音应用模块、WTF系列的高性价
比长时间播放模块等都是唯创的自主品牌，具有很强的市场竞争优势。产品、模块、编辑软件等的人性化设计，
使得客户的使用更方便。于２００６年新成立的北京唯创虹泰分公司主要以销售完整的方案及成熟产品为宗旨，
以便于为国内北方客户提供更好的服务。
唯创持续在研发与技术升级领域大力投资，每年平均提拨超过20%的营业额作为研发经费，在我们的研发团
队中，有超过90%员工钻研技术及产品发展。并与同行业大厂合作，勇于迈出下一个高峰。
总公司名称：广州市唯创科技有限公司
电话：020-85638660 85638557 85638637
传真：020-85638319
E-mail：sos30@1999c.com
网址：http://www.w1999c.com
地址：广东省广州市天河区棠东东路25号5楼
分公司名称：北京唯创虹泰科技有限公司
电话：010-89756745
传真：010-89750195
电子邮箱：BHL18664@163.com
公司网址：http://www.wcht1998.com.cn
地址：北京市昌平北七家高科技园A区203室
页-
-第 37
厂商 型号 描述 页数 下载

WEITRON

 		WTV3585 NAND P沟道增强型功率MOSFET[ NAND P-Channel Enhancement Mode POWER MOSFET ] 8 页

WTE

 		WTV系列语音芯片 [ 本公司WTV系列语音芯片、WT588D系列语音模块广泛应用于：汽车电子消费品、倒车雷达、汽车智能防盗设备、TPMS、电动车语音芯片、全自动麻将机、洗衣机语音芯片、空调语音芯片、电磁炉、电饭煲、微波炉、指纹智能锁、楼宇对讲系统语音+音乐芯片、治疗仪、门禁系统、家庭智能防盗报警器、停车系统、豆浆机、洗衣机、空调、、玩具、游戏机 ] 35 页

购物指南

支付方式

配送服务

售后服务

发票须知

优惠券使用规则

特色服务

PCBA制造

国产品牌推荐

国产料号替代

质量保证

技术资料

行业资讯

关于我们

关于壹壹捌

联系我们

联系我们

服务热线：400-618-9990

企业邮箱：sales@ic118.com

服务时间：周一至周六 8:30-17:30

壹壹捌官方微信号

PDF索引：

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

0

1

2

3

4

5

6

7

8

9

IC型号索引：

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

0

1

2

3

4

5

6

7

8

9

Copyright 2024 gkzhan.com Al Rights Reserved 京ICP备06008810号-21 京

深圳网络警察报警平台
公共信息安全网络监察
经营性网站备案信息
不良信息举报中心
工商网监电子标识
全国公安机关备案
0.192019s
