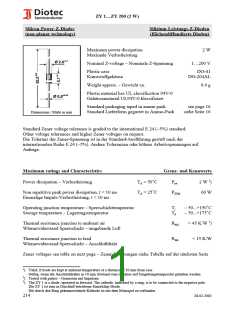

ZY 1…ZY 200 (2 W)
Silicon-Power-Z-Diodes
(non-planar technology)
Silizium-Leistungs-Z-Dioden
(flächendiffundierte Dioden)
Maximum power dissipation
Maximale Verlustleistung
2 W
Nominal Z-voltage – Nominale Z-Spannung
1…200 V
Plastic case
DO-41
Kunststoffgehäuse
DO-204AL
Weight approx. – Gewicht ca.
0.4 g
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
Standard packaging taped in ammo pack
see page 16
Standard Lieferform gegurtet in Ammo-Pack
siehe Seite 16
Dimensions / Maße in mm
Standard Zener voltage tolerance is graded to the international E 24 (~5%) standard.
Other voltage tolerances and higher Zener voltages on request.
Die Toleranz der Zener-Spannung ist in der Standard-Ausführung gestuft nach der
internationalen Reihe E 24 (~5%). Andere Toleranzen oder höhere Arbeitsspannungen auf
Anfrage.
Maximum ratings and Characteristics
Grenz- und Kennwerte
Power dissipation – Verlustleistung
TA = 50ꢀC
TA = 25ꢀC
Ptot
2 W 1)
60 W
Non repetitive peak power dissipation, t < 10 ms
Einmalige Impuls-Verlustleistung, t < 10 ms
PZSM
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
Tj
TS
– 50...+150ꢀC
– 50...+175ꢀC
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
RthA
RthL
< 45 K/W 1)
Thermal resistance junction to lead
< 15 K/W
Wärmewiderstand Sperrschicht – Anschlußdraht
Zener voltages see table on next page – Zener-Spannungen siehe Tabelle auf der nächsten Seite
1
)
Valid, if leads are kept at ambient temperature at a distance of 10 mm from case
Gültig, wenn die Anschlußdrähte in 10 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden
Tested with pulses – Gemessen mit Impulsen
The ZY 1 is a diode, operated in forward. The cathode, indicated by a ring, is to be connected to the negative pole.
Die ZY 1 ist eine in Durchlaß betriebene Einzelchip-Diode.
2
3
)
)
Die durch den Ring gekennzeichnete Kathode ist mit dem Minuspol zu verbinden.
