YX5252F

型号:

YX5252F

描述:

を集积化したIC[ 太阳能草坪灯IC ]

品牌:

ETC[ ETC ]

页数:

2 页

PDF大小:

146 K

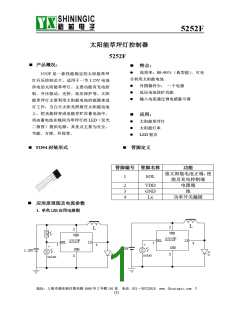

5252F
太阳能草坪灯控制器
5252F
产品概况:
特点:
高效率:80~90%(典型值可充
5252F 是一款性能稳定的太阳能草坪
分利用太阳能电池
灯升压控制芯片,适用于一节 1.25V 电池
供电的太阳能草坪灯。主要功能有充电控
制、升压驱动、光控、低压保护等。太阳
能草坪灯主要利用太阳能电池的能源来进
行工作,当白天太阳光照射在太阳能电池
上,把光能转变成电能存贮在蓄电池中,
再由蓄电池在晚间为草坪灯的 LED(发光
二极管)提供电源。其优点主要为安全、
节能、方便、环保等。
外围器件少: 一个电感
低压电池保护功能
输入电流通过调电感量可调
应用:
太阳能草坪灯
太阳能灯串
LED 驱功
TO94 封装形式
管脚定义
管脚编号 管脚名称
功能
接太阳能电池正端使
能及充电控制端
电源端
1
SOL
2
3
4
VDD
GND
Lx
功率开关漏极
应用原理图及电流参数
1. 单色 LED 应用电路图
L
2
L
2
VDD
VDD
5252F
LX
SOL
5252F
LX
SOL
1
4
1
4
+
+
GND
3
1.25V
GND
3
1.25V
solar
solar
地址:上海市浦东新区蔡伦路 1690 号 2 号楼 101 室 电话: 021-38722818 www. Shiningic.com
(1)
1
5252F
图 1-1 光敏电阻控制使能
2.七彩 LED 应用电路图
图 1-2 太阳能电池控制使能
L
L
2
2
VDD
VDD
5252F
5252F
LX
SOL
LX
SOL
1
4
1
+
4
+
GND
3
GND
1.25V
1.25V
104
104
3
solar
solar
图 2-1 光敏电阻控制使能
图 2-2
太阳能电池控制使能
3.开关的接法
L
L
2
2
VDD
VDD
5252F
5252F
LX
SOL
LX
SOL
1
1
4
4
GND
3
GND
1.25V
1.25V
3
solar
solar
图 3-1 推荐接法1
图 3-1 推荐接法2
4.电流调节参数(仅供参考,具体已实测为准)
1.25V 供电
规格
电感
330uH
150uH
82uH
68uH
47uH
33uH
LED 负载
电流
3.4mA
7.4mA
13mA
17mA
22mA
31mA
0307
1 个白光 LED
注意:
1、 本产品资料版权归上海裕芯电子有限公司所有;
2由于产品术的改进产品资料包含的信息可能已经发生改变一点我们无法确保及时的通告,
请在使用该产品前务必确认您所参考的信息是最新的。
