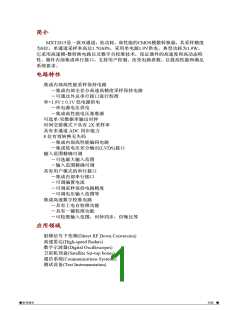

简介

MXT2815是一款双通道，低功耗，高性能的CMOS模数转换器，其采样精度

为8位，单通道采样率高达1.7GSPS，采用单电源1.9V供电，典型功耗为1.9W。

它采用高速模-数转换电路以及数字自校准技术，保证器件的高速度和高动态特

性。器件内部集成串行接口，支持用户控制、改变电路参数，以提高性能和满足

系统要求。

电路特性

集成内部高性能采样保持电路

－集成内部全差分高速高精度采样保持电路

－可通过外总串行接口进行校准



单+1.9V 0.1V 低电源供电

－单电源电压供电

－集成高性能电压基准源

可选单/双数据率输出时钟

时间交错模式下具有 2X 采样率

具有多通道 ADC 同步能力

8 位有效转换无失码

－集成内部高性能编码电路

－集成低电压差分输出(LVDS)接口

输入范围精确可调

－可选最大输入范围

－输入范围精确可调

具有用户模式的串行接口

－集成内部串行接口

－可调偏置电流

－可调采样保持电路精度

－可调电压输入范围等

集成高速数字校准电路

－具有上电自校准功能

－具有一键校准功能

－可校准输入范围，时钟同步，信噪比等

应用领域

射频信号下变频(Direct RF Down Conversion)

高速雷达(High-speed Radars)

数字示波器(Digital Oscilloscopes)

卫星机顶盒(Satellite Set-top boxes)

通信系统(Communications Systems)

测试设备(Test Instrumentation)

■泉州瑞丰

1/38 ■

电路框图

I-通道ADC

V_INI+

V_INI-

DI_OUT

8位ADC

1:2

16路LVDS

数据输出总线

信号分离器

DI_OUTD

超出范围

指示信号

V_CMO

V_BG

OR

参考

电压

FSR

CLK+

DCLK+

DCLK-

CLK/2

输出时钟

产生器

÷2

CLK-

OutV

OutEdge

DQ_OUT

8位ADC

V_INQ+

V_INQ-

16路LVDS

数据输出总线

1:2

信号分离器

DQ_OUTD

Q-通道ADC

主要指标



电源电压

采样频率

1.9V 0.1V

1.5 GSPS



模拟输入电压

300mV~ 400mV 可调

8 bit

分辨率



积分非线性

微分非线性

电路功耗

工作模式

掉电模式

1.0 LSB(typ)

0.35 LSB(typ)

1.9W(typ)

20mW(typ)

引脚介绍

MXT2815采用LQFP144封装，引脚如图1所示，含有三种类型的引脚：

 永久专用的引脚

 可选功能的用户I/O引脚

 用户可编程的I/O引脚

■泉州瑞丰

2/38 ■

NC

1

NC

DI2+

108

107

106

105

104

103

102

101

100

99

NC

GND

V_A

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

DI2-

DI3+

OutV/SCLK

OutEdge/DDR/

SDATA

V_A

DI3-

DI4+

GND

V_CMO

DI4-

DI5+

V_A

DI5-

V_DR

GND

V_INI-

98

DR GND

DI6+

97

V_INI+

96

GND

V_A

DI6-

DI7+

95

94

FSR

/ECE

DCLK_RST

DI7-

93

DCLK+

92

91

90

89

88

87

86

V_A

-

DCLK

MXT2815

OR-

OR+

DQ7-

CLK+

CLK-

V_A

DQ7+

DQ6-

DQ6+

GND

V_INQ+

V_INQ-

85

DR GND

V_DR

DQ5-

84

GND

V_A

83

82

PD

GND

V_A

DQ

5+

81

80

79

78

77

76

75

74

DQ4-

DQ4+

DQ3-

DQ3+

DQ2-

DQ2+

NC

PDQ

CAL

V_BG

R_EXT

NC

73

图 1 引脚排列图

引出端序号及名称对照表

引出端

序号

引脚

引出端

序号

引脚

符号

属性

浮空

地

属性

浮空

电源

输出

NC

1

2

3

4

5

37

38

39

40

41

NC

V_A

GND

Tdiode_p

Tdiode_n

V_A

OutV/SCLK

OutEdge/

DDR/SDATA

V_A

电源

输入

DQd0+

输出

输入

6

42

DQd0-

DQd1+

DQd1-

输出

电源

地

7

8

9

43

44

45

GND

V_CMO

输入

■泉州瑞丰

3/38 ■

V_A

GND

V_INI-

V_INI+

GND

V_A

V_DR

GND

电源

地

电源

地

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

DR GND

DQd2+

DQd2-

DQd3+

DQd3-

DQd4+

DQd4-

DQd5+

DQd5-

V_DR

地

输入

地

输出

电源

地

电源

输入

电源

输入

电源

地

FSR/ECE

DCLK_RST

V_A

CLK+

CLK-

V_A

NC

GND

V_INQ+

V_INQ-

GND

V_A

DR GND

DQd6+

DQd6-

DQd7+

DQd7-

DQ0+

DQ0-

地

输出

电源

浮空

地

输入

电源

输入

63

64

PD

GND

V_A

地

65

66

67

68

69

70

71

72

DQ1+

DQ1-

电源

输入

输出

浮空

PDQ

CAL

V_BG

V_DR

NC

R_EXT

NC

DR GND

NC

浮空

NC

续表

引出端

序号

73

引脚

属性

浮空

输出

引出端

序号

109

引脚

属性

浮空

地

符号

NC

74

110

NC

DR GND

NC

DQ2+

DQ2-

DQ3+

DQ3-

DQ4+

DQ4-

DQ5+

75

111

浮空

电源

输出

76

112

V_DR

77

113

DI1-

78

114

DI1+

DI0-

79

115

80

116

DI0+

81

117

■泉州瑞丰

4/38 ■

DQ5-

V_DR

DId7-

DId7+

DId6-

DId6+

DR GND

NC

输出

地

82

83

84

85

86

87

88

89

118

119

120

121

122

123

124

125

输出

电源

地

DR GND

DQ6+

DQ6-

DQ7+

DQ7-

OR+

输出

浮空

电源

输出

V_DR

DId5-

OR-

DId5+

输出

90

126

输出

DCLK-

DCLK+

DI7-

DId4-

DId4+

DId3-

输出

地

91

92

127

128

129

130

131

132

133

134

135

136

137

138

139

140

输出

地

93

DI7+

DId3+

DId2-

94

DI6-

95

DI6+

DId2+

DR GND

96

DR GND

V_DR

97

浮空

电源

输出

98

电源

NC

DI5-

DI5+

DI4-

DI4+

DI3-

DI3+

99

输出

V_DR

DId1-

100

101

102

103

104

DId1+

DId0-

DId0+

CalRun

CalDly/DES/

DI2-

输出

输入

105

141

________

S C S

DI2+

NC

输出

浮空

电源

浮空

106

107

108

142

143

144

V_A

NC

MXT2815详细功能描述

引出端符号

功能描述

输出电压幅度和串行接口时钟。为高电平时，表示正常差分输出数据

幅度,为低电平时，表示降低差分输出幅度和降低功耗。当扩展控制模

式被激活，SCLK 作为串行数据的输入时钟。

OutV /

SCLK

OutEdge / DDR /

SDATA

DCLK 边沿选择，双数据速率(Double Data Rate)和串行数据串行输入

(Serial Data Input)。当输出数据转换时，此引脚设定 DCLK+的输出边

■泉州瑞丰

5/38 ■

缘。当引脚浮空或连接到 1/2 电源电压时，使能 DDR 时钟。在扩展控

制模式下，此引脚作为串行数据输入端(SDATA)。

DCLK_RST

复位。当引脚输入正脉冲用于复位和同步多个转换器的时序 DCLK。

掉电模式。PD 引脚为高电平时，芯片进入低功耗掉电模式(Power

Down Mode)。当 PDQ 引脚接高电平时，只有 Q 通道进入到低功耗掉

电模式。

PD，PDQ

校准模式启动信号。最低 80 个时钟周期的逻辑低电平输入之后紧随

80 个时钟周期的逻辑高电平输入，将激发电路进入校准模式。

CAL

全刻度范围选择和扩展控制使能。在非扩展控制模式下，拉高时,设置

满量程差动输入电压范围为 650mV_P-P。拉低时, 设置满量程差动输入

电压范围为 870mV_P-P，以降代 VIN 的输入电压范围。，降低 VIN 的

输入电平。当启用扩展控制模式时，即当采用串行接口和控制寄存器

时，该引脚浮动或将其连接到 V_A/2。

FSR/ECE

校准延迟，双边采样和串行接口片选信号。当引脚 FSR/ECE 拉低或拉

高条件下，在电路上电自校准开始之前，该引脚设定校准延迟时钟周

期数。当引脚 FSR/ECE 浮空时，该引脚使能串行引脚接口输入，并

设定 CalDly 延时时间为“0”。当此引脚是浮空或连接到 1/2 电源电压，

选择双采样模式，选择“I”路信号输入,此时采样时钟按两倍速率进行，

并忽略“Q”路输入信号。

CalDly/

DES /

________

SCS

为 ADC 的 LVDS 时钟输入引脚。差分时钟信号必须以交流方式

(a.c.coupled)加在这些引脚上。输入信号在时钟 CLK+的下降沿采样。

CLK+

CLK-

模拟信号差分输入。当 FSR 为低时，差分输入信号为 650mV_P-P，当

V_INI+,V_INI−,

FSR为高时，差分输入信号为 870mV_P-P

。

V_INQ+,V_INQ−

共模电压。当输入信号采用 DC 耦合时，为 V_IN+和 V_IN-的共模电压；

当输入信号采用 AC 耦合时，此引脚应接地。该引脚具有 100 μA 的电

流源/沉的驱动能力。

V_CMO

V_BG

带隙输出电压，该引脚具有 100 μA 的电流源/沉的驱动能力。

校准运行指示。该引脚为逻辑高时,表示电路校准正在运行。

CalRun

■泉州瑞丰

6/38 ■

外部偏置电阻连接。通过标称值为 3.3k （± 0.1％）连接到地(GND)。

R_EXT

Tdiode_P

Tdiode_N

温度二极管的正极（阳极）和负极（阴极）。这些引脚可用于模具温

度测量。

DI7− / DQ7−

DI7+ / DQ7+

DI6− / DQ6−

DI6+ / DQ6+

DI5− / DQ5−

DI5+ / DQ5+

DI4− / DQ4−

DI4+ / DQ4+

DI3− / DQ3−

DI3+ / DQ3+

DI2− / DQ2−

DI2+ / DQ2+

DI1− / DQ1−

DI1+ / DQ1+

DI0− / DQ0−

DI0+ / DQ0+

I和Q通道LVDS数据输出，这些信号没有经历输出信号分离器延迟。与

DId/DQd相比，这些输出对应的采样点时间靠后。这些输出始终应连

接100Ω差分电阻。

DId7− / DQd7−

DId7+ / DQd7+

DId6− / DQd6−

DId6+ / DQd6+

DId5− / DQd5−

DId5+ / DQd5+

DId4− / DQd4−

DId4+ / DQd4+

DId3− / DQd3−

DId3+ / DQd3+

DId2− / DQd2−

DId2+ / DQd2+

DId1− / DQd1−

DId1+ / DQd1+

DId0− / DQd0−

DId0+ / DQd0+

I 和 Q 通道 LVDS 数据输出。这些信号经历输出信号分离器一个时钟

周期延迟。与 DI/DQ 相比，这些输出对应的采样点时间靠前。这些输

出始终应连接 100Ω 差分电阻。

OR+

OR-

输入范围溢出指示。当此引脚为高时，表示差分信号输入超出范围

■泉州瑞丰

7/38 ■

650mV或870mV

（

,具体由 FSR 引脚定义）。

差分时钟输出，用于锁存输出数据。这些引脚可以选择延时或不延时

以便输出同步，在单倍数据率 SDR 模式下，这些信号的速度为输入时

钟的 1/2，在双倍数据率 DDR 模式下，这些信号的速度为输入时钟的

1/4。在校准周期内 DCLK 不被激活。

DCLK+

DCLK-

V_A

模拟电源引脚。与 GND 对应。

输出驱动电源引脚。与 DR GND 对应。

模拟地线引脚。与 V_A对应。

V_DR

GND

驱动地线引脚。与V_DR对应。

DR GND

NC

没有连接。不作任何连接到这些引脚。

绝对最大额定值

电源电压(V_A, V_DR)

任一引脚电压

2.2V

−0.15V to (V_A+0.15V)

0V to 100 mV

±25mA

地线差别电压|GND - DR GND|

任一引脚输入电流

封装输入电流

±50mA

电路功耗（T_A≤ 85°C）

工作环境温度（T_A）：

贮存温度(Tstg)

2.0W

-40 ^oCto +85 ^oC

-65℃ to 150℃

235 ^oC

引线耐焊接温度（T_h）

推荐工作条件

电源电压（V_A）

驱动电源电压(V_DR)

1.8V to 2.0V

1.8V to V_A

1.26V

基准电压（V_REF

）

工作环境温度（T_A）：

全差分输入电压范围

时钟频率

-40 ^oC to +85 ^oC

-V_FS/2 to -V_FS/2

1.5 GHz

时钟电压

0V to V_A

■泉州瑞丰

8/38 ■

电学参数特性

测试条件V_A= V_DR= +1.9V, OutV = 1.9V, 正弦差分信号输入采用交流耦合，

输入范围为870mV_P-P, C_L= 10 pF, 时钟输入为正弦信号,且频率为1.5GHz,差分幅

度为0.5Vp-p,占空比为50%,V_BG引脚浮空，外接R_EXT= 3300Ω ±0.1%,输入信号源

差分内阻为100Ω,芯片工作模式在SDR模式，且为非扩展控制模式。除非特别声

明，芯片默认温度为 25^oC ,典型性能指标是在理论工作电压和T_A=25℃的条件下

测试得到的。

最值范围

条件（注 1,2,3）

（如无特殊说明

-40^oC≤T_A≤+85 ^oC）

参数

符号

单位

最小

最大

值

静态参数

直流耦合，1MHz正弦输入

直流耦合，1MHz 正弦输入

积分非线性

INL

±1.0

LSB

微积分非线性

无误码精度

DNL

±0.35 LSB

8

Bits

LSB

mV

失调误差

V_OFF

-1.5

+0.5

±27

255

0

正输入范围误差

负输入范围误差

超出范围输出代

码（OR 为高）

PFSE

NFSE

注 4

（V_IN+）-(V_IN-)＞正全摆幅

（V_IN+）-(V_IN-)＜负全摆幅

正常模式(non DES)动态参数

fIN = 373 MHz, VIN = FSR − 0.5dB

fIN = 748 MHz, VIN = FSR − 0.5dB

7.0

6.6

Bits

有效比特数

ENOB

fIN = 373 MHz, VIN = FSR − 0.5dB

fIN = 748 MHz, VIN = FSR − 0.5dB

fIN = 373 MHz, VIN = FSR − 0.5dB

fIN = 748 MHz, VIN = FSR − 0.5dB

44

42

dB

信号／噪声谐波

信号/噪声

SINAD

SNR

44

42

fIN = 373 MHz, VIN = FSR − 0.5dB

fIN = 748 MHz, VIN = FSR − 0.5dB

-47

总谐波失真

THD

47

fIN = 748 MHz, VIN = FSR − 0.5dB

无杂散动态范围

SFDR

f_CLK1

dB

最大输入时钟

频率

正常（non DES）模式

1.5

GHZ

通道交错模式(DES 引脚 141 浮空)动态特性

fIN = 373 MHz, VIN = FSR − 0.5dB

6.6

ENOB

SINAD

SNR

有效比特数

信号／噪声谐波

信号/噪声

Bits

dB

fIN = 748 MHz, VIN = FSR − 0.5dB

41.5

43.5

41.5

fIN = 373 MHz, VIN = FSR − 0.5dB

fIN = 748 MHz, VIN = FSR − 0.5dB

fIN = 373 MHz, VIN = FSR − 0.5dB

fIN = 748 MHz, VIN = FSR − 0.5dB

dB

■泉州瑞丰

9/38 ■

-44

fIN = 373 MHz, VIN = FSR − 0.5dB

fIN = 748 MHz, VIN = FSR − 0.5dB

THD

总谐波失真

dB

45.5

fIN = 373 MHz, VIN = FSR − 0.5dB

fIN = 748 MHz, VIN = FSR − 0.5dB

SFDR

无杂散动态范围

模拟输入及参考源特性

引脚16为低

引脚16为高

570 730

790 950

mV_P-P

Ω

全摆幅模拟差

V_IN

分信号输入范围

R_IN

94

106

差分输入电阻

模拟输出特性

共模输出电压

带隙输出电压

时钟输入特性

V_CMO

V_BG

0.95

1.20

1.45

1.33

V

I_BG= ±100 μA

0.5

2.0

V_P-P

正弦时钟

方波时钟

差分时钟

输入电平

V_ID

数字控制引脚特性

逻辑高电平

0.85 x

VA

V_IH

V_IL

V

0.15 x

VA

逻辑低电平

数字输出特性

差分测量, OutV = V_A,

V_BG浮空(注5)

400

280

920

720

mV_P-P

V_OD

LVDS 差分输出

差分测量, OutV = GND,

V_BG浮空(注5)

电源特性

PD = PDQ = Low

765

508

I_A

mA

模拟电源电流

PD = Low, PDQ = High

PD = PDQ = Low

275

157

I_DR

PD

mA

W

驱动电源电流

功耗

PD = Low, PDQ = High

PD = PDQ = Low

1.97

1.27

PD = Low, PDQ = High

交流特性

时钟周期

t_RPW

复位脉冲宽度

4

串行时钟

ns

低电平时间

串行时钟

ns

4

高电平时间

■泉州瑞丰

10/38 ■

CAL 引脚

时钟周期

t_{CAL_L}

t_{CAL_H}

80

低电平时间

CAL 引脚

高低电平时间

注 1：超过绝对最大限度可能损坏器件，在最大限度处不能保证器件工作，工作条件仅指可

以工作的条件，性能可以超出最值范围。电特性表的数据仅在指明测试条件下测得,其它条

件下，器件性能可能降低。

注 2：模拟输入由限流电阻和限流二极管保护，电压幅度超过限制可能导制器件损坏。

注 3：为保证精度，电源 V_A,V_DR应当很好的旁路,每个电源引脚都应外接独立旁路电容。另

外，芯片背面金属片也应很好的接地。

注 5：对此芯片计算全摆幅误差时，已经假设了实际的参考电压为正常值。因此，这里的器

件全摆幅误差，实际上是全摆幅误差和参考电压误差的总和。

注 6：将 V_BG接到电源电压时，将使输出失调电压(V_os)增加 330mV(典型),同理，也将使 LVDS

的输出电压(V_OD)提高 40mV。

传输特性

■泉州瑞丰

11/38 ■

+V_FS(Error)

+V_FS(Ideal)

+V_FS(Actual)

1000 0000(128)

0111 1110(127)

Middle Transtion

Offset Error

－

0000 0010(2)

0000 0001(1)

0000 0000(0)

(V_IN+)<(V_IN-

)

(V_IN+)>(V_IN-) (V_IN+)-(V_IN-)

0.0V

-V_IN/2

图 2 输入/输出传输特性

工作时序

Sample N

Sample N-1

V_IN

Sample N+1

CLK+,CLK-

DId,DI

1111 1111(255)

T_OD

Sample N-18, Sample N-17

Sample N-16, Sample N-15

Sample N-14, Sample N-13

DQd,DQ

1111 1110(254)

1111 1101(253)

T_OSK

DCLK+,DCLK-

(OutEdge=0)

DCLK+,DCLK-

(OutEdge=1)

图 3 MXT2815 整体时序——单数据率(SDR)模式

■泉州瑞丰

－

12/38 ■

V入码出分输_FS(Ideal) V_FS(Error) V_FS(Actual)

Sample N

Sample N-1

V_IN

Sample N+1

CLK+,CLK-

DId,DI

T_OD

Sample N-18, Sample N-17

Sample N-16, Sample N-15

Sample N-14, Sample N-13

DQd,DQ

T_OSK

DCLK+,DCLK-

(0^oPhase)

T_SU

T_H

DCLK+,DCLK-

(90^oPhase)

图 4 MXT2815 整体时序——双数据率(DDR)模式

SCS

12 13

16

17

32

1

SCLK

Fixed Header

Address

Register Write Data

SDATA

T_SH

LSB

MSB

T_SSU

图 5 用户串行接口时序

CLK

T_RH

T_RS

T_SD

DCLK_RST

DCLK+

T_RPW

图 6 双数据率(DDR)模式——时钟复位时序

■泉州瑞丰

13/38 ■

CLK

T_RH

T_RS

T_SD

DCLK_RST

T_RPW

DCLK+

OutEdge

图7 SDR模式——时钟复位时序(引脚OutEdge拉低)

CLK

T_RH

T_RS

T_SD

DCLK_RST

DCLK+

T_RPW

OutEdge

图8 SDR模式——时钟复位时序(引脚OutEdge拉高)

T_CAL

CalRun

CAL

T_{CAL_H}

T_CalDly

T_{CAL_L}

V_A

图 9 上电自校准和命令校准时序

详细功能描述

1.0 功能定义

MXT2815 是一款用途广泛的高性能 A/D 转换器，采用了创新的结构设计，

可以在非常高的速度场合应用。多种控制模式的设计，简化了电路的设计。在使

用时遵守本节以及第 2 节中所描述的规则，方可获得最佳的性能。

一般来说，在使用时不应将端口悬空。在 MXT2815 中，引脚 6，16 和 141

被设计为浮空的形式，却能够避免端口浮空的影响。在本说明书中的所有讨论中，

由于实现某种功能时要将某引脚悬空时，可将此引脚与相当于一半 V_A提供的电

压相连，这与将此引脚悬空所得到的效果相同。

■泉州瑞丰

14/38 ■

1.1 总述

MXT2815 采用可校准的折叠插值电路结构，其有效位数可以达到 7.05。折

叠放大器可以显著的减少比较器的数量进而降低电路功耗，插值电路可以降低前

置放大器的数目，最小化输入信号电容从而降低电路功耗。另外，采用片上数字

校准电路降低折叠结构中常有的非线性效应，从而实现了超高速度、高性能、低

功耗的模数转换。

当模拟输入信号处于转换器的输入电压范围内时，MXT2815 在 8 位分辨率

下可得到 200MSPS~1.7GSPS 的采样率典型值。差分输入电压小于满量程的负值

时，输出码为全 0；而当差分输入电压超过满量程的正值时，输出码为全 1。I

通道和 Q 通道的上述变化，都会使得 OR（范围输出）信号的输出产生变化。OR

信号的输出表明转换器的一个或者两个通道的输出码低于满量程的负值或超过

满量程的正值。

每通道转换器均具有 1:2 信号分离器，提供两路 LVDS 总线信号输出。每路

总线速度为采样频率的一半，且必须由用户设定使其工作在时间交错模式，从而

使得输出码工作在最高转换速度下。

输出的电平可以在正常模式和减小模式下选择。采用减小的电平可以降低功

耗，但也会带来一位或者多位的数据捕获偏差，在高采样率下以及边沿设计系统

中尤为明显。

1.1.1 自校准

自校准可在器件上电时自动执行，也可以由用户命令激活。数字校准可以精

确调整 100 欧输入电阻,最小化输入范围误差、电学参数失调误差、DNL 和 INL,

从而提高电路的动态性能，最大化 SNR、THD、SNDR 和 ENOB 等。同时，内

在的偏置电流也通过校准过程设定。无论校准是在上电时自动执行还是通过外部

命令激活执行，上述各方面都会得到调整。对于芯片而言，自校准的运行是芯片

功能中很重要的一部分，需要获得足够的运行。考虑到自校准会在芯片上电时自

动执行，无论在上电时 FSR 引脚的状态是否被改变，自校准都会被持续执行。

为了获得最好的性能，我们推荐在器件上电后至少运行 20 秒的时间。而考虑到

系统设计时的性能要求，只要操作温度有明显的改变时，也应使运行校准至少

20 秒的时间。在 2.4.2.2“外部命令校准”中对此有更多信息。在处于掉电模式

时，校准不能够被初始化以及运行。在 1.1.7“掉电模式”中对于掉电模式和校

准之间的相互关系有更多信息。

在校准过程中，输入终端电阻的值被设定为 R_EXT/33。此外部电阻处于引脚

33001%

34 和地之间，且必须使 R_EXT的值处于

之间。按照该值，输入终端电

。由于 R_EXT为采样保持放大器、预放大器、比较器设定适合的电流基

100

阻为

准，R_EXT不能够被设定成其它的值。

在正常操作中，在 CAL 引脚为低保持至少 t_{CAL_L}个时钟周期后，再使 CAL

引脚为高至少 t_{CAL_H}个时钟周期后，此时的校准命令方为有效。当得到有效的校

准命令或者器件上电后，校准才会开始工作。其中，t_{CAL_L}和 t_{CAL_H}在转换器电

学参数表中有详细定义。校准程序所需要的时间为 tCAL，在转换器电学参数表

中也详细定义。在器件上电后，CAL 被设为高，这可以防止除 CAL 引脚经上述

的 t_{CAL_L}个时钟周期以及 t_{CAL_H}个时钟周期外所带来的校准。

■泉州瑞丰

15/38 ■

CalDly（引脚 141）用于上电启动校准后两个延迟时间中的选择。校准延

迟时间的选择由 CalDly 引脚进行设定，在“转换器电学参数”中对 CalDly 有详

细定义。延迟能够使得在启动校准之前，电源处于稳定上电状态。如果 PD 引脚

在上电时为高，校准延迟计数器将被在 PD 引脚为低之前，一直停止工作。因此，

在上电后将 PD 引脚设为高，可以更进一步地延迟上电校准。

校准操作说明：

处于校准模式下，由于校准的运算可能会使 OR 的输出产生变化。在校准模

式下，所有在输出引脚的数据和 OR 的输出均为无效。

为降低校准循环中输入电阻校准所带来的噪声，在上电校准或外部命令校准

中，包括内部时钟和 DCLK 在内的所有片上时钟暂停，此时输入终端电阻的值

被设定为 R_EXT/33。2.4.2“自校准”中对外部命令校准模式下维持 DCLK 的操作

有更多信息。此内置电阻 R_EXT被放置在引脚 34 和地之中，其电阻值必须处于

33001%

100

。由于 R_EXT需要为采样保持

之间。按照该值，输入终端电阻为

放大器、预放大器、比较器设定适合的电流，R_EXT不能够被设定成其它的值。

无论是上电校准还是外部命令校准，在校准程序执行过程中，CalRun 的输

出均为高。

1.1.2 输入捕获

数据在 CLK+（引脚 20）下降沿时被捕获，在 13 个输入时钟周期之后 DI

通道和 DQ 通道的输出总线以及 14 个输入时钟周期之后 DId 以及 DQd 输出总线

可得到该数据的等效值。数据在输出有效之前，存在一个额外的内设延迟 t_OD。

由时钟框图中可以看到，在输入时钟信号出现时，MXT2815 将会开始工作。全

差分比较器的设计、创新的采样保持放大器的设计、以及自校准技术，使得转换

器在 1GHz/S 的采样率下具有非常平坦的 SINAD 以及 ENOB 响应。MXT2815 的

输出数据经 LVDS，按照偏移二进制码输出。

1.1.3 控制模式

通过提供的多个控制引脚，可以由用户设定多种工作模式。例如校准循环的

初始化、掉电模式以及满量程范围设定等均可由用户进行设定。同时，MXT2815

还提供了扩展控制模式，由一组串行接口得到寄存器中的不同的参数，实现不同

的模式。尽管用户希望能够在任何时刻能对正常控制模式和扩展控制模式进行选

择，但扩展控制模式并不能被动态的激活或禁止。当转换器处于扩展控制模式时，

由多个引脚控制的参数被寄存器中的参数所替代，而且此时的引脚控制被禁止。

这些引脚包括 OutV（引脚 5）、OutEdge/DDR（引脚 6）、FSR（引脚 16）以及

CalDly/DES（引脚 141）。在 1.2“正常/扩展控制”中可以得到有关扩展控制模

式的详细信息。

1.1.4 模拟输入

MXT2815 必须由差分输入信号驱动，不推荐采用单端信号。很重要的一点

是，当 V_CMO引脚接地时，信号按 a.c.耦合方式输入；当 V_CMO浮空时，则按 d.c.

耦合方式输入。当采用 d.c.耦合方式时，外部需提供输入共模电平，其值与 V_CMO

的输出相等。

由引脚16（FSR）可以对于两种满量程方式进行选择。在正常工作模式下，

可以通过引脚16（FSR）对输入满量程范围进行编程，在“转换器电学参数”中

的V_IN有详细定义。满量程范围的设定对于两个ADC均有效。在扩展控制模式下，

■泉州瑞丰

16/38 ■

可通过输入满量程电压调整计数器对其范围进行调整，在1.4以及2.2中详细描述。

1.1.5 时钟

MXT2815 的差分时钟信号必须通过 a. c.耦合的方式驱动。2.3 节将详细描述

时钟输入引脚的使用方法。当器件用来接收数据时，差分 LVDS 输出时钟会被

激活，从而锁存 ADC 的输出数据。

MXT2815 的输入和输出时钟有两种选择。这些选择包括双边采样模式或者

是将 MXT2815 作为单通道器件工作在两倍输入时钟频率的交织模式下，选择在

DCLK 的哪个变化沿输出数据，选择 SDR 或者 DDR 输出。

MXT2815 还具有时钟周期校正功能。在默认模式下这个功能是被使能的，

这样可以为双边采样（DES）模式提供改善的 ADC 时钟。这部分电路可以确保

在正常或者 DES 采样模式下都可以使用时钟周期比例为 80/20%（最坏情况）的

信号源作为输入的时钟。

1.1.5.1 双边采样（DES）模式

双边采样模式可以使芯片的输入（I 通道或者 Q 通道）被所有的子 ADC 所

采样。一个子 ADC 在输入时钟的上升沿进行采样而另外的子 ADC 则在输入时

钟的下降沿采样，这样，一个输入信号就可以在一个时钟周期内被采样两次，从

而使整体的采样速率变为输入时钟的两倍。换句话讲，在 1.5GHz 输入时钟的情

况下，可以获得 3.0GHz 的采样率。

在这种模式下，输出数据是时间交织的。这样可以将数据速率降低 4 倍。由

于采样速率提高了一倍，这样四个输出总线就可以在 1.5GHz 的输入时钟条件下，

分别有 750MSPS 的输出速率，所有的数据并行输出。这四组并行的数据按照从

早到晚分别为：DQd,DId,DQ,DI 的顺序分别进行采样。表 1 给出了输出数据所有

可能的采样情况。

在 DES 的非扩展模式下，只有“I”通道的输入信号会被采样。而在外部扩展

模式下，两个通道的输入都可以被选择采样。

MXT2815 还具有后台自动时钟相位校准功能，这个功能可以被用来在 DES

模式下自动调整 I 和 Q 通道的时钟相位，有助于提高 DES 模式下的 ENOB 性能。

表 1 在数据输出端产生的输入通道采样

输出数据

正常采样模式

双边采样模式（DES）

选择 I 通道选择 Q 通道

“I”通道输入在 13 “I”通道输入在 13 “Q”通道输入在 13

DI

个周期前的时钟

下降沿被采样

个周期前的时钟

下降沿被采样

个周期前的时钟

下降沿被采样

DId

DQ

“I”通道输入在 14 “I”通道输入在 14 “Q”通道输入在 14

个周期前的时钟

下降沿被采样

个周期前的时钟

下降沿被采样

个周期前的时钟

下降沿被采样

“Q”通道输入在

“I”通道输入在 13 “I”通道输入在

个周期前的时钟

下降沿被采样

13.5 个周期前的时 13.5 个周期前的时

钟下降沿被采样钟下降沿被采样

■泉州瑞丰

17/38 ■

DQd

“I”通道输入在 14 “I”通道输入在

个周期前的时钟

下降沿被采样

“Q”通道输入在

14.5 个周期前的时 14.5 个周期前的时

钟下降沿被采样钟下降沿被采样

注意：在正常的 DES 模式下，只有 I 通道的信号会被采样，而在扩展控制的 DES

模式下，I 或 Q 通道的信号均可以被采样。

1.1.5.2 输出沿设置

为了方便在 SDR 模式下的数据捕获，输出数据需要在输出数据时钟（DCLK）

的上升沿或者下降沿进行传输。可以通过 OutEdge 输入（第 6 引脚）进行选择。

OutEdge 端接高电平时，输出数据会在 DCLK 的上升沿传输；当此引脚接地时，

输出数据则会在 DCLK 的下降沿传输。

1.1.5.3 双数据速率

MXT2815 可以选择单数据速率（SDR）或者双数据速率（DDR）传输。在

单数据速率的情况下，输出时钟（DCLK）的频率会与两个输出总线的数据速率

一样。而在双数据速率模式下，DCLK 的频率则是数据速率的一半，并且在 DCLK

的上升沿和下降沿都输出数据。DDR 时钟在非扩展模式下通过将第 6 引脚浮空

来使能。

1.1.6 LVDS输出

输出数据、超出范围信号（OR）以及 DCLK 都采用 LVDS 接口。当 OutV

输入（第 5 引脚）接高电平时，输出电流源将提供给接 100 欧姆的差分负载 3mA

的输出电流，当 OutV 输入为低时，电流变为 2.2mA。如果使用的 LVDS 连线较

短并且系统的噪声很低，将 OutV 输入接低电平就可能实现较好的性能，这样有

利于节省功耗。如果 LVDS 的连线比较长而且系统工作的环境噪声影响比较大，

则必须要将 OutV 引脚接到高电平。

当 V_BG引脚没有任何连接浮空时，LVDS 数据输出的典型共模值是 800mV；

如果将 V_BG引脚接到 V_A上，共模电平则可以增加到 1.2V。

注意：将 V_BG引脚连接到 V_A上，将会使差分 LVDS 输出的电压增加 40mV 左右。

1.1.7 掉电模式

当掉电模式（PD）引脚接低电平时，MXT2815 处于工作状态。当 PD 为高

时，器件将进入到掉电模式。在掉电模式下，数据输出端口（正端和负端）全部

变为高阻模式，器件消耗的功耗会变得很小。DCLK+/-和 OR+/-由于不是三态输

出端口，因此会处于弱下拉的状态。而且，当 I 和 Q 通道全部掉电时，DCLK+/-

和 OR+/-不应该接到任何直流电平上。

PDQ 接高电平将会使“Q”通道掉电，而保持“I”通道正常工作。此芯片不支持

只掉电“I”通道而使“Q”通道正常工作。

如果 PD 输入端变为高电平时，器件正在运行校准，此器件将不会马上掉电，

而是直到校准完成才会进入到掉电模式。类似的，如果 PD 已经接为高电平，校

准也要等到 PD 输入变低后才能开始进行。当器件处在掉电模式下时，人工校准

同样不会起作用。也就是说，人工校准功能在掉电状态下是完全被忽略的。当只

有“Q”通道进入掉电模式时，校准功能是可以起作用的，只是如果 PDQ 为高，“Q”

通道将不会被校准。如果想再次使用“Q”通道，则应当在 PDQ 变为低之后再次

进行校准。

■泉州瑞丰

18/38 ■

1.2 正常/扩展控制模式

MXT2815 有两种工作模式，可以选择工作在任何一种模式下。在较为简单

的标准控制模式下，用户只需要通过几个控制引脚就可以进行配置。而“扩展控

制模式”则会通过一个串口以及一组八个寄存器来提供额外的配置以及控制的选

择。这两种控制模式可以通过第 16 引脚（FSR/ECE：扩展控制使能）来选择。

控制模式的选择一旦选定就应当固定下来，当器件开始工作后，将不允许动态转

换模式。表 2 给出了不同的控制模式选择对于器件特性的影响。

表 2 功能与控制模式

特性

正常控制模式

扩展控制模式

SDR 或 DDR 时钟当第 6 引脚浮空时，选择

通过配置寄存器的 nDE 位

DDR 时钟；当第 6 引脚不浮（1h;bit-10）进行选择，当器

空时，选择 SDR 时钟

件处于 DDR 模式时，地址为

1h，bit-8 必须设置为 0b

通过配置寄存器的 DCP 位

（1h:bit-11）来选择

DDR 时钟相位

不可选（相位只能为 0°）

SDR 数据在

DCLK 的上升沿

或者下降沿传输

当第 6 引脚为高时，SDR 数通过配置寄存器的 OE 位

据在 DCLK+的上升沿进行（1h;bit-8）进行选择

传输；当第 6 引脚为低时，

在下降沿传输

LVDS 输出电压

当第 5 引脚为高时，正常的通过配置寄存器的 OV 位

差分数据以及 DCLK 的幅度（1h;bit-9）来进行选择

将会被选择；当第 5 引脚为

低时，输出的幅度都会减小

上电校准延时

全摆幅范围

当引脚 141 为低时为短延

时；141 引脚为高时，选择

较长的延时

只有短延时

通过第 16 引脚可选幅度

最多可以对于一个正常的范

（650mV_P-P或 870mV_P-P）；围进行 512 步的调整；通过输

所选择的范围对所有的通道入全摆幅调整寄存器

都有效

不可以

（3h;bits-7~15）进行选择

通过输入失调寄存器

输入失调调整

（2h;bits-7~15）可以进行最多

512 步的调整

双边采样选择

双边采样输入通

道选择

通过第 141 引脚使能

只有 I 通道的输入被使用

通过 DES 使能寄存器使能

I 或者 Q 通道的输入都可以被

所有的 ADC 所采样

DES 采样时钟调

整

时钟相位自动进行调整

可以通过设置 DES 使能寄存

器（Dh）的第 14 位选择自动

时钟相位控制，时钟相位还可

以通过粗调和细调寄存器（Eh

和 Fh）进行手动调整

■泉州瑞丰

19/38 ■

扩展控制模式在上电复位时的默认状态（由器件内部执行）如表 3 所示:

表 3 扩展控制模式操作（第 16 引脚浮空）

功能

扩展控制模式的默认状态

DDR 时钟

数据在 DCLK 的边沿（0°相位）传输

正常幅度（710mV_P-P）

短延时

SDR 或 DDR 时钟

DDR 时钟相位

LVDS 输出幅度

校准延时

全摆幅范围

所有通道均为正常的 700mV

每个通道都不进行调整

不使能

输入失调调整

双边采样（DES）

1.3 串行接口

由三个引脚组成的串行接口仅在扩展控制模式下起作用，包括串行时钟

————

（SCLK），串行数据（SDATA）和串行接口片选（SCS）。八个只写寄存器与

之相连。

————

SCS：在通过串行接口访问寄存器的时候，SCS端必须为低电平。相对于 SCLK

的建立和保持时间必须要注意。

SCLK：从 SCLK 的上升沿开始读入数据。

SDATA：每个寄存器的访问需要一组指定的 32 位输入数据。这组数据包括头码，

寄存器地址码和寄存器数值。数据从最高位开始移位，相对于 SCLK 的建立和保

持时间要注意，具体参照时序图。

每个寄存器访问涉及到一组 32 位的数据，如图 5 时序图所示。头码为固定

的 0000 0000 0001（十一个 0 和一个 1）。第一位为 0 时开始读入。接下去的 4

位为寄存器的地址码，用来写入寄存器地址，最后的 16 位为写入这些地址上寄

存器的数据。不同寄存器的地址如表 4 所示。

对应写入寄存器的数据请参考 1.4 里的寄存器描述。

————

从第 33 个 SCLK 开始，寄存器读取立刻开始，SCS没有必要在读取寄存器

————

地址期间反复变化。虽然不推荐，但是在扩展控制下，保持SCS一直为低电平是

可以接受的。

注意：在 ADC 的校准阶段，串行接口不应使用，否则会降低芯片的性能，直到

再次校准正确。对寄存器编程，也会由于影响寄存器的访问时间而降低芯片的动

态性能。

表 4 寄存器地址

四位地址

寄存器配置

二进制

十六进制

0000

0001

0010

0h

1h

2h

×

系统配置

I 通道失调

■泉州瑞丰

20/38 ■

0011

0100

0101

0110

0111

1000

1001

1010

1011

1100

1101

1110

3h

4h

5h

6h

7h

8h

9h

Ah

Bh

Ch

Dh

Eh

Fh

I 通道输入摆幅

×

Q 通道失调

Q 通道输入摆幅

×

DES 使能

DES 粗调

DES 细调

1.4 寄存器详细描述

八个只写寄存器在扩展控制模式下提供了集中控制和设置的选择，而在普通

控制模式下，不会有任何影响。以下的每个寄存器描述都包含了每个控制位上电

复位后的状态。

系统配置寄存器

Addr：1h（0001b）

W only（0xB2FF）

D15

1

D14

0

D13

1

D12

DCS

D11

DCP

D10

nDE

D9

OV

D8

OE

D7

1

D6

1

D5

1

D4

1

D3

1

D2

1

D1

1

D0

1

Bit 15

Bit 14

Bit 13

Bit 12

必须为高电平

必须为低电平

必须为高电平

DCS：占空比稳定控制。为高电平时，占空比稳定电路将被应用到时

钟输入。为低电平时，占空比稳定电路不起作用。

上电复位状态：高电平

Bit 11

DCP：双通道时钟相位。只在双通道模式下有用。为低电平时，DCLK

边沿与数据总线边沿对齐（“0°相位”）。为高电平时，DCLK 边沿与

数据总线边沿相差 90°。

上电复位状态：低电平

Bit 10

Bit 9

nDE：双通道使能。为低电平时，数据总线时钟工作在双通道状态，

DCLK 的上升和下降沿都有数据输出。为高电平时，数据总线时钟工

作在单通道状态，由 OutEdge 位来决定上升沿或者下降沿。

OV：输出电压。OV 位决定 LVDS 输出电压的幅度，并且具有普通控

制模式下 OutV 一样的功能。为高电平时，标准输出幅度为 710mV_P-P，

而低电平时，标准输出幅度为 510mV_P-P。

■泉州瑞丰

21/38 ■

Bit 8

OE：输出沿。这位用来确定 DCLK 在单通道模式下哪个沿起作用，并

且具有普通控制模式下 OutEdge 一样的功能。为高电平时，DCLK＋

的上升沿起作用；低电平时，DCLK＋的下降沿起作用。

上电复位状态：低电平

Bits 7:0

必须都为高电平。

I 通道失调调整

Addr：2h（0010b）

W only（0x007F）

D15

D14

D13

D12

D11

D10

D9

D8

（MSB）

Offset Value

（LSB）

D7

Sign

D6

1

D5

1

D4

1

D3

1

D2

1

D1

1

D0

1

Bits 15:8 失调值。转换器里 I 通道的输入失调，可以通过这组码的设置获得线

性和单调性的调整。00h 为 0 数值调整，FFh 为最大的 45mV 的失调

数值调整。也就是说，最小能获得每次 0.176mV 的单步调整值。

上电复位状态：0000 0000 b

Bit 7

Bit 6:0

符号位。低电平表示正值调整，高电平表示负值调整。

必须都为高电平。

I 通道全范围电压调整

Addr：3h（0011b）

W only（0x807F）

D15

D14

D13

D12

D11

D10

D9

D8

（MSB）

Adjust Value

D7

D6

D5

1

D4

1

D3

1

D2

1

D1

1

D0

1

（LSB） 1

Bit 15:7 全范围电压调整值。转换器 I 通道的输入全范围电压或增益可以通过一

个 9 位数据码获得线性和单调性的调整。调整范围为差分峰峰值

700mV_P-P的±20％。

0000 0000 0

1000 0000 0

Default Value

1111 1111 1

560mV_P-P

700mV_P-P

840mV_P-P

推荐调整的范围为 0110 0000 0b 到 1110 0000 0b 之间，能获得最好的

性能。比如，我们调整的范围控制在 15％，那么就有 5％的余量留给

转换器本身的偏差而减小溢出状况的发生。增益的调整不需要转换器

重新校准。

Bit 6:0

必须都为高电平

Q 通道失调调整

Addr：Ah（1010b）

W only（0x007F）

■泉州瑞丰

22/38 ■

D15

D14

D13

D12

D11

D10

D9

D8

（MSB）

Offset Value

（MSB）

D7

Sign

D6

1

D5

1

D4

1

D3

1

D2

1

D1

1

D0

1

Bits 15:8 失调值。转换器里 Q 通道的输入失调，可以通过这组码的设置获得线

性和单调性的调整。00h 为 0 数值调整，FFh 为最大的 45mV 的失调

数值调整。也就是说，最小能获得每次 0.176mV 的单步调整值。

上电复位状态：0000 0000 b

Bit 7

Bit 6:0

符号位。低电平表示正值调整，高电平表示负值调整。

必须都为高电平。

Q 通道全范围电压调整

Addr：Bh（1011b）

W only（0x807F）

D15

D14

D13

D12

D11

D10

D9

D8

（MSB）

Adjust Value

D7

D6

D5

1

D4

1

D3

1

D2

1

D1

1

D0

1

（LSB） 1

Bit 15:7 全范围电压调整值。转换器 Q 通道的输入全范围电压或增益可以通过

一个 9 位数据码获得线性和单调性的调整。调整范围为差分峰峰值

700mV_P-P的±20％。

0000 0000 0

1000 0000 0

Default Value

1111 1111 1

560mV_P-P

700mV_P-P

840mV_P-P

推荐调整的范围为 0110 0000 0b 到 1110 0000 0b 之间，能获得最好的

性能。比如，我们调整的范围控制在 15％，那么就有 5％的余量留给

转换器本身的偏差而减小溢出状况的发生。增益的调整不需要转换器

重新校准。

Bit 6:0

必须都为高电平

DES 使能

Addr：Dh（1101b）

W only（0x3FFF）

D15

DEN

D14

ACP

D13

1

D12

1

D11

1

D10

1

D9

1

D8

1

D7

1

D6

1

D5

1

D4

1

D3

1

D2

1

D1

1

D0

1

■泉州瑞丰

23/38 ■

Bit 15

Bit 14

双边采样使能。为高电平时，进入双边采样模式。这种模式下，转换

器通过时间交织模式采样和转换同样的模拟输入信号，实现两倍于输

入时钟频率的采样频率。为低电平时，则工作在正常的双通道模式。

上电复位状态：低电平。

自动时钟相位控制。为高电平时，自动时钟相位控制功能启用。这种

情况下，双边采样的手动粗调和细调被禁止。相位检测电路不断调整

I 通道和 Q 通道的采样时钟边缘以使他们的相位差为 180°。为低电平

时，I 通道和 Q 通道之间的时钟相位差可以通过粗调和细调来手动调

节（重要应用说明见 2.4.5）。推荐自动调整模式。

DES 粗调

Addr：Eh（1110b）

W only（0x07FF）

D15

IS

D14

ADS

D13

D12

CAM

D11

D10

1

D9

1

D8

1

D7

1

D6

1

D5

1

D4

1

D3

1

D2

1

D1

1

D0

1

Bit 15

Bit 14

输入选择。为低电平时，转换器的输入都从 I 通道读入。为高电平时，

转换器的输入都从 Q 通道读入。

调整方向选择。为低电平时，Q 通道的采样时钟不变，I 通道的采样时

钟，应用编程的效果延时。为高电平时，I 通道的采样时钟不变，Q 通

道的采样时钟，应用编程的效果延时。

Bit 13:11 粗调值。每位码都能对 I 通道或者 Q 通道实现大约 20ps 的延时调整。

000b 表示调整时间为 0。

上电复位状态：000b

必须都为高电平。

Bit 10:0

DES 细调

Addr：Fh（1111b）

W only（0x007F）

D15

（MSB）

D14

D13

D12

D11

D10

FAM

D9

D8

D7

D6

D5

1

D4

1

D3

1

D2

1

D1

1

D0

1

（LSB） 1

Bit 15:7

Bit 6:0

细调值。每位码都能对 I 通道或者 Q 通道（由 DES 粗调寄存器决定）

实现大约大约 0.1ps 的延时调整。0000 0000 0b 表示调整时间为 0。

注意：和粗调一样，每个码能调整的延时，根据工作情况的不同，会

略有偏差。

必须都为高电平。

■泉州瑞丰

24/38 ■

1.4.1 关于扩展模式下失调修正的注意事项

使用 I 通道或者 Q 通道的失调调整寄存器时，以下的一些情况需要注意到。

对于失调调整值＋0000 0000 和－0000 0000 来说，实际上并不一样。只改变符号

位的情况下，最小一步的变化大概有 0.1LSB 的偏差，下图比较清楚的说明了这

一点。

129.2

128.7

128.2

127.7

127.2

126.7

6

8

0

4

10

-2

2

-4

-8

-10

-6

SPI Code(十进制)

图 10 扩展模式的电路特性

1.5 多个转换器模块同步

MXT2815 可以通过用户提供的 DCLK_RST 脉冲，精确重置采样时钟输入和

DCLK 时钟输出的关系。这使得一个系统中几个转换器的 DCLK（和数据）相对

于通用的 CLK 来说同时输出。

DCLK_RST 信号必须遵守一些时序要求，如图 6，图 7，图 8 所示。

DCLK_RST 信号能与输入时钟同步。如果 DCLK_RST 信号与输入时钟同步，

DCLK 输出就会保持在某个指定状态。这个 DCLK 在复位期间被保持的状态由

工作模式（单通道或者双通道）和 Output Edge 设置端或者位的情况决定（参考

与 DCLK 复位情况相关的图 6，图 7，图 8）。因此根据是否加入 DCLK_RST 信

号，在重置过程中，DCLK 可能会伴随一个窄脉冲。当 DCLK_RST 信号在与 CLK

上升沿同步的过程中无效的话，下个 CLK 的下降沿与 DCLK 的输出同步。DCLK

输出会在一个固定的延时（和输出时钟频率有关）之后重新有效，这个延时等于

CLK 输入和 DCLK 输出之间的时间差（t_SD）。这个延时特性在一般工作状态下

都呈现。

当校准进行时（CalRun 为高电平），DCLK_RST 不应该为高，否则会在数

字电路中出现一个数字干扰脉冲，导致校准的失效。

2.0 应用信息

■泉州瑞丰

25/38 ■

2.1 参考电压

MXT2815 的参考电压由 1.254V 的带隙参考而得出，为了方便用户，将 31

引脚 V_BG设为参考电压端。

输出具有±100uA 的输出电流驱动能力，如果需要驱动更大的电流，则需要

额外再加驱动器。

如 1.1.4 中所描述的关于 FSR 引脚定义的那样，从带隙得到的内部参考电压

有着正常的 V_IN值。

不支持使用额外的参考电压，全摆幅输入电压可以通过在扩展控制模式下的

配置寄存器进行调整。

达到所选择的全摆幅范围的差分输入信号将会被数字化成 8 位。超出全摆幅范围

的信号将会在输出端被滤掉。超出范围的大信号同时会激活 OR 输出，表示信号

超出范围。详见 2.2.2 超出范围指示。

V_BG引脚的另外一个额外的功能是它还可以提升 LVDS 输出的共模电压值。

当 V_BG引脚作为输出或者浮空时，输出失调电压（V_OS）的典型置是 800mV。为

了提高 LVDS 的典型失调电压值到 1200mV，V_BG需直接连接到供电电压上。

2.2 模拟输入

模拟输入可以是信号源通过 a.c.耦合或者 d.c.耦合的差分输入信号。在正常

模式下，全摆幅输入范围可以象转换器电学特性中描述的通过 FSR 引脚进行选

择。在扩展控制模式下，全摆幅输入范围的选择则是通过串行接口对全摆幅电压

调整寄存器编程而实现。为了在扩展控制模式下更好的调整输入全摆幅电压，需

按照 1.4 的说明来限制调整的幅度。表 5 给出了当 FSR 引脚接高电平并且处于正

常（非扩展）模式下时输入和输出之间的关系。当 FSR 接地时，表 5 中的电压

值应减小为表中所示电压值的 75%。在扩展控制模式下，输入电压值则是由控制

寄存器设置的全摆幅范围和失调所决定的。

表 5 差分输入和输出之间的关系（非扩展控制模式，FSR 为高）

V_IN+

V_IN-

Output Code

0000 0000

0100 0000

0111 1111/1000 0000

1100 0000

1111 1111

V_CM-217.5mV

V_CM-109mV

V_CM

V_CM+109mV

V_CM+217.5mV

V_CM+109mV

V_CM

V_CM-109mV

V_CM-217.5mV

经过缓冲的模拟输入可以简化一般情况下在采样 ADC 输入时要加 RC 电路

驱动输入的情况。如果希望在 ADC 前面使用运放电路，需要仔细的选择噪声、

偏差以及增益都满足性能的运算放大器。

需要注意的是在 ADC 的输入端必须要提供一个精确的 d.c.耦合共模电压。

当采用 a.c.耦合方式输入并且输入信号通过 a.c.耦合到 ADC 中时，共模电压,V_CMO

由芯片提供。

当输入为 a.c.耦合时，V_CMO输出必须连接到地电位，如图 11 所示。这样片

上的 V_CMO将会通过一个片上的 50k 欧姆电阻连接到输入上。

■泉州瑞丰

26/38 ■

注意：当输入为 a.c.耦合时，不使用的模拟输入端（比如在 DES 模式下）应该浮

空，不要把未使用的模拟输入端接地。

当使用 d.c.耦合方式时，必须要在差分输入端提供共模电平。此时的共模电

平应跟踪 V_CMO输出引脚，需要注意的是这时的 V_CMO会随着温度而有所变化。

器件驱动的共模电压将会跟随这个变化。

注意：当输入为 d.c.耦合时，不使用的模拟输入通道（比如在 DES 模式下）应该

接在 V_CMO上，不要将未使用的模拟输入接地。

C_couple

V_IN+

V_IN-

C_couple

V_CMO

B08D1500

图 11 差分输入驱动

全摆幅偏移特性会随着共模电压与 V_CMO差值的增加而快速的下降。因此需

要保持输入共模电压要在 V_CMO的 50mV 范围内。

当所有的模拟输入共模电压保持在 V_CMO的 50mV 范围内时，d.c.耦合与 a.c.

耦合的性能几乎是一样的。

如果使用 d.c.耦合的方式，最好使用 V_CMO引脚提供的输入共模电压，这样

可以保持最优的性能。图 12 给出了一个典型电路的例子。

■泉州瑞丰

27/38 ■

3.3V

LMH6555

R_F1

R_T1

R_G1

V_IN+

50

100

V_IN

50

R_G2

V_IN-

R_T2

50 50

R_F2

V_CMO

B08D1500

LMV321

图 12 与 V_CMO相连的模拟输入示例

注意应当确保 V_CMO的输出电流不超过 100uA。

在 d.c.耦合方式（V_CMO不接地）下的输入阻抗是由在 V_IN+和 V_IN-之间的精

确的 100 欧姆电阻和每个输入与地之间的电容所组成的。在 a.c.耦合模式下，输

入阻抗也与 d.c.耦合模式的类似，只是在每一个模拟输入和 V_CMO电压之间还有

一个 50K 欧姆的电阻。

2.2.1 单端输入信号的处理

MXT2815 并没有规定如何处理单端输入信号。最好的方法是在输入到 ADC

之前将单端信号转换成差分信号。最简单的完成从单端到差分信号的转换方法是

接入一个变压器的方法，如图 13 所示。

C

50信号源

100

图 13 使用变压器实现单端信号到差分信号的转换

2.2.1.1 a.c.耦合输入

V

■泉州瑞丰

28/38 ■

Noupl+-

D

8

0

5

0

1

I

c

最简单的从单端 a.c.输入到差分 a.c.信号转换的方法就是接入一个变压器，

如图 13 所示。

在变压器输出终端放置的 100 欧姆电阻与 MXT2815 片上的 100 欧姆电阻并联相

当于在变压器的输出端有一个 50 欧姆的差分阻抗。

2.2.2 超出范围（OR）指示

当转换得到的结果超出输出范围时，将会激活 OR+变为高电平，而 OR-变

为低电平。当所有的或者任意的总线输出范围超出 00h 到 FFh 之后，此输出都

会被激活。

2.2.3 全摆幅输入范围

MXT2815 的参考电压是由内部的带隙参考所得到的。FSR 引脚可以控制

MXT2815 的有效参考电压，使得当 FSR 为高时，模拟输入的差分全摆幅输入为

正常的幅度，而当 FSR 引脚为低时，输入全摆幅范围则变为转换器电学参数中

所提到的较小幅度。当 FSR 引脚为高时，可以获得较好的 SNR，然而，当 FSR

为低时，则会得到较好的 SFDR。

2.3 时钟输入

MXT2815 有差分 LVDS 时钟输入，CLK+和 CLK-，时钟输入必须由 a.c.耦

合驱动一组差分时钟信号。MXT2815 可以确保在 1.0GHz 的时钟情况下可以获

得较好的功能，同时只要满足转换器电学参数中的要求，此芯片都可以工作良好。

输入时钟信号必须要通过电容耦合到时钟引脚上，如图 14 所示。

如果芯片工作的条件没有超过最大允许的温度，转换器电学参数中给出的最

大采样频率在典型情况下是可以达到的。在给定的最大温度下，如果采样的速度

过高，则有可能会导致器件可靠性和产品的寿命下降。

差分输入时钟线应该有 100 欧姆的阻抗特性（当使用变压器时），输入时钟

线应该尽可能的短。MXT2815 时钟输入内部有一个 100 欧姆的电阻。

输入时钟的幅度不够会导致较差的动态特性。过高的输入时钟幅度则会引起模拟

输入失调电压的改变。为了避免这个问题，保持输入时钟的幅度处在转换器电学

参数中所给的范围内是非常必要的。

输入时钟信号的低电平和高电平时间会影响到 A/D 转换器的性能。

MXT2815 内部的时钟调整电路甚至可以在 DES 模式下超出温度范围时仍然可以

维持较好的性能。正如转换器电学参数表中所描述的，如果输入时钟高和低的时

间能够维持在（20/80%）的比例范围内，ADC 的性能就能够得到满足。

像 MXT2815 这样的高速、高性能的 ADC 都需要有相位噪声和抖动都非常

小的很稳定的输入时钟信号。

输入时钟的幅度如果超出了转换器电学参数中给出的值，将会导致输入失调

电压的快速增加。这样会导致到所有的输入引脚接相同的电位时，产生的输出码

会超过 127/128。

■泉州瑞丰

29/38 ■

C_couple

CLK+

CLK-

C_couple

MXT2815

图 14 差分（LVDS）输入时钟连接

2.4 控制引脚

共有六个控制引脚（不包括使用串行接口）可以使 MXT2815 工作在比较广

泛的范围和模式下。这些控制引脚分别提供全摆幅输入范围的设定、自校准、校

准延时、输出沿同步选择、LVDS 输出幅度以及掉电模式功能等。

2.4.1 全摆幅输入范围

在正常工作模式下，全摆幅输入范围可以通过 FSR 控制输入（16 引脚）来

选择。在扩展控制模式下，输入的全摆幅范围可以通过对全摆幅调节寄存器编程

来得到。详见 2.2。

2.4.2自校准工作模式

为了达到设计的性能指标，MXT2815 必须要进行自校准。校准的过程既可

以在上电之后马上启动，又可以在任何时候通过命令模式启动。当校准进行时，

作为指示信号，CalRun 引脚一直为高电平。需要注意的是，当电路处于校准模

式时，DCLK 不会产生任何信号，因此不推荐将 DCLK 作为系统时钟使用。

2.4.2.1上电自校准模式

芯片上电之后，经过一段延时，将会进入到上电自校准状态。延时的时间是

由 CalDly 所决定的。

在上电时，如果 CAL 引脚接高电位，则不执行校准过程。在这种情况下，

只有当命令校准条件满足时，才会进入到校准模式。

内部上电自校准电路会在不确定的逻辑状态下产生。如果上电自校准电路被

启动，而没有输入时钟信号时，将会使整个模拟电路进入到掉电模式下，芯片的

整体功耗典型情况下会低于 200mW。当有时钟信号之后，功耗的消耗会变为正

常。

2.4.2.2命令校准模式

■泉州瑞丰

30/38 ■

命令校准模式可以在正常（非双边采样）模式下的任何时候进行。当 ADC

工作在自动双边采样（DES）模式下，不要进行校准。

当 ADC 工作在 DES 模式下时，如果想要进入到校准模式，必须要在命令校

准开始之前将 ADC 设置到正常模式下，在校准完成之后，再重新设置到自动 DES

工作模式下。

为了初始化一个命令校准，需要对 CAL 引脚进行设置，首先要使此引脚保

持最少 t_{CAL_L}个时钟周期的低电平，之后再保持最少 t_{CAL_H}个时钟周期的高电平。

在上电时保持 CAL 引脚为高将会阻止进行上电自校准，直到 CAL 引脚先保持最

少 t_{CAL_L}个时钟周期的低电平，之后再保持最少 t_{CAL_H}个时钟周期的高电平之后

才会进行校准。当 CAL 引脚变为高，并且保持 t_{CAL_H}个时钟周期以后，校准才

会开始。在校准过程中需要监测 CalRun 信号以确定校准是否完成。

所给出的最小 t_{CAL_L}和 t_{CAL_H}个时钟周期是必须要满足的，因为这可以确保

校准不会被随机的噪声信号所触发。正如 1.1.1 中所描述的那样，为了获得更好

的性能，在上电或者工作的温度发生比较大的改变时，应该执行 20 秒或者更长

时间的自校准。ENOB 会随着结温的增加而降低，而自校准则会消除这个变化。

如图 15 所示的第一个例子，采样时钟为 1GSPS，I 通道的输入为全摆幅的 749MHz

信号，在没有进行校准之前，结温（T_J）从 65℃增加到 125℃时，ENOB 会有所

下降。当在 125℃时使用命令校准可以消除 ENOB 的降低。当然，如果设计需要，

还可以进行更多次的校准。如图 16 所示的第二个例子，测试方法是一样的，只

是 I 通道的输入信号变为 249MHz。ENOB 随 T_J变化的关系与前面的例子相比范

围比较小，而且通过在最大测试温度下执行命令校准再次的被消除掉。

7.7

7.5

7.6

7.5

(

^OC )

7.4

7.3

(

^OC )

重

上

重

7.4

7.3

7.2

7.1

110

90

100

120

130

110

90

100

120

130

70

80

70

80

图 15 ENOB 与结温的对比，

输入频率为 749MHz

图 16 ENOB 与结温的对比

输入频率为 249MHz

2.4.2.3校准延时时间

CalDly 输入引脚用来选择上电之后开始进行自校准的两种不同的延时时间。

校准延时是用来保证电源可以正常并且稳定供电，使整个电路可以正常工作的。

如果没有延时或者延时时间不够长，会出现在电压没有彻底稳定之前就开始校准

的现象，从而会导致校准的系数不是最优的。如果 PD 引脚在上电时为高电平，

则校准延时计数器不会工作，直至 PD 变为低电平才会开始工作。因此，在上电

时保持 PD 引脚为高电平可以进一步延迟上电校准开始的时间。CalDly 引脚如何

设置完全依赖于供电电压建立的时间。需要注意的是在扩展控制模式下，校准延

时是无法选择的，器件直接选择较小的延时时间。

■泉州瑞丰

31/38 ■

电自新校准准电自新校温温

2.4.3输出沿同步

DCLK 信号可以用来使转换器输出数据和外部电路同步。输出数据可以和这

些 DCLK 信号的上升沿或者下降沿同步，因此哪个沿都可以用来同步输出数据

到接受的电路。

当 OutEdge（第 6 引脚）为高时，输出数据与 DCLK＋（第 92 引脚）的上

升沿同步。当 OutEdge 为低时，输出数据与 DCLK＋的下降沿同步。

在 MXT2815 能够工作的高速状态下，DCLK 和数据的微小误差，就意味着

数据捕获的成与不成。OutEdge 端用来在 DCLK 的沿采集数据，这样对于芯片应

用和布板来说也比较合适。

2.4.4 LVDS输出电压控制

输出电压可以通过 OutV 端进行二选一。当 OutV 为高时，输出有较强的驱

动能力，但是功耗相对较大；OutV 为低时则相反。但是低输出电压意味着较差

的抗噪性。

对于较短的 LVDS 走线和噪声较低的系统来说，使 OutV 为低能获得较好的

性能。如 LVDS 走线较长或者系统噪声较大，或者两种情况都存在，那么 OutV

端有必要接到高电平。

2.4.5 双边采样

双边采样时，两对输入信号中的其中一对直接输入到两路转换器里。在某个

时钟沿（占空比调整过）时，一路转换器采入输入信号；在另外一个时钟沿（占

空比调整过）时，另外一路转换器采入输入信号。这样就相当于达到四倍输出数

据，也就是两倍输入时钟频率的采样频率。

在未增强控制模式中要用到这个特性，需要让第 141 引脚悬空，那么 I 通道

的输入信号就会被采样到各个转换器中。然后校准延时就会只是一个很短的延

时。

在增强控制模式中，每个输入通道的信号都会在双边采样中被采到。详见

1.1.5.1。

注意：

1）扩展控制模式――当在双边采样模式中采用自动时钟相位控制特性时，

如果转换没有工作，那么自动相位控制不起作用（也就是将地址为 Dh

的双边采样使能寄存器中的 bit14 置为低电平）。否则可能会导致转换器

无法正常工作。

2）非扩展控制模式――当 MXT2815 正常工作，且采用双边采样模式时，必

————

须确保第 141 引脚（CalDly/DES/SCS）在电路正常工作或者恢复正常工

作后，初始状态是被拉低的。然后第 141 引脚可以悬空或者接到一个 V_A/2

的电位，从而进入双边采样模式。这样能确保这部分电路正常进入双边

采样模式而不出错。

3）不管输入时钟因为什么原因中断或者停止，自动相位控制功能都会失效。

当时钟频率突然发生较大变化的时候，也会导致这种失效的发生。

4）如果在自动双边采样模式中需要对转换器进行校准，那么在进行校准前，

必须使工作状态回到正常工作模式。一旦校准完成，立刻又能回到自动

双百那采样模式并且继续工作。

■泉州瑞丰

32/38 ■

2.4.6 掉电特性

控制掉电的引脚（PD 和 PDQ）能使 MXT2815 整个芯片进入休眠状态，也

可以只让 Q 通道进入掉电状态而 I 通道仍然正常工作。详细掉电特性描述见

1.1.7。

当控制各个通道 PD 端为高时，数字数据（＋/－）输出端为高阻态。当回到

正常工作状态时，流水线中会包含一些没用的信息，需要被处理掉。

如果 PD 端在校准进行的过程中被拉高，那么芯片将会在校准结束后才进入

掉电状态。但是，如果 PD 先变高的话，那么校准就不会进行，直到 PD 变低。

如果在掉电情况下，手动进行校准是无法实现的。也就是说，在掉电状态下，手

动进行校准是完全被忽略的。

2.5数字输出

对于每个芯片里的两路转换器，分别都有两路 LVDS 输出总线（总共四路

总线，每个通道两路）。对于每个转换器连续转换的结果，如果是在 CLK＋端

的奇数个下降沿，那么占用其中一条 LVDS 总线，在 CLK＋端的偶数个下降沿，

则占用另外一条 LVDS 总线。也就是说，每条 LVDS 总线上的出数据率，为

MXT2815 输入时钟频率的一半，这两条总线的数据必须交叠复用才能实现整个

来说 1GSPS 的转换结果。

由于芯片推荐的最小输入时钟频率为 200MSPS（正常非双边采样模式），

那么对于两个 LVDS 其中之一来说，只要低到 100MSPS 的频率和 200MHz 频

率的输入时钟，就能达到 200MSPS 的数据频率。

一对 LVDS 输出时钟（DCLK＋/－）用来使 LVDS 输出和总线匹配。OutEdge

端决定了数据是从 DCLK 的上升沿还是下降沿传输。具体描述见 2.4.3。

DDR 模式下也可以这么做。在 DDR 模式下，每个 DCLK 沿的数据都被传

输，这样能使 DCLK 的频率降低到 1/4 的输入时钟频率。详细描述见时序图。

OutV 端用来设定 LVDS 的差分输出电压。详见 2.4.4。

输出格式为带偏差的二进制。因此，当全范围输入为 V_IN＋相对于 V_IN－为

正时，输出二进制包含所有可能；当全范围输入为 V_IN＋相对于 V_IN－为负时，

输出都为 0；当全范围输入为 V_IN＋和 V_IN－相等时，输出码为 127 或者 128。

2.6 电源考虑

A/D 转换器会产生许多瞬态电流，如果没有充分的旁路泄放，会严重的影响

33F

电源。在 A/D 转换器的电源引脚处应放置一个

的电容，其尺寸应小于一英

0.1F

尺（2.5cm）。尽可能的在每一个 V_A引脚处放置一个

的电容，其尺寸最好

控制在 0.5 厘米内。由于贴片电容有较低的电感，推荐采用贴片电容。

芯片中的多个 V_A和 V_DR引脚之间应相互隔离，可防止与 ADC 模拟部分之间

的相互耦合带来噪声。当这些引脚采用一个共有源时，推荐采用例如 JW Miller

FB20009-3B 等铁酸盐阻隔。

作为一种高速转换器，MXT2815 应该有较小的电源噪声。在系统中采用的

多个数字电源不能作为数字电路的电源电压。若没有单独提供，ADC 电源应与

其它模拟电路中的电源电压相同。

2.6.1 电源电压

■泉州瑞丰

33/38 ■

MXT2815 的电源电压设计为

。非常重要的一点是转换器可以在采

1.9V 0.1V

用略高的电源电压下工作，但是这可能会降低产品的寿命。

没有引脚可以具有超过电源电压或者低于地 150mV 的电压，包括瞬态值在

内。当电源上电或者电源关闭时，这可能会带来问题。这需要确保 MXT2815 中

电源电压驱动的输入引脚、模拟或数字引脚等电路，其上电速度不能超过其电源

引脚的上电速度。

不管是在上电或者关闭时，绝对最大值应进行严格测量。电源电压若在电源

开启或者关闭时产生毛刺，将会毁坏 MXT2815。图 17 中的电路提供了电源超压

保护。

除非使用最小负载，否则线性校准仪在上电时将会制造输出尖峰。在电源电

压达到几百毫伏之前，器件也会产生非常微小的电流。不采用最小的电源负载，

由之产生的开启毛刺能够将 MXT2815 毁坏。在线性校准的输出端采用

电阻，在上电时产生一个最小的输出电流，以确保没有开启毛刺。

的

100

在图 17 的电路图中，输入电源电压在 4V-5V 之间时，推荐采用 LM317 线性

校准仪。如果输入电压为 3.3V 时，推荐采用 LM1086 线性校准仪。

1.9V for ADC

LDO

V_IN

33

210

110

100

10

图 17 无毛刺供电电源

输出驱动部分需要供电电压 V_DR，在工作条件说明中对其有范围的详细定义，

其值不应超过 V_A提供的电压。

如果转换器没有输入时钟信号，此时器件产生的电流应该低于 200mA。这是

由于 MXT2815 需要通过时钟逻辑进行复位，确定其初始状态。如果复位逻辑在

“开始”状态时启动，这会关闭大多数模拟电路的电源，此时产生的电流小于

100mA。由于在没有输入时钟信号时，并不是所有的 ADC 都处于电源关闭状态，

此时器件产生的电流要大于电源关闭时的电流。当时钟信号建立后，器件产生的

电流将会处于正常状态。

2.6.2 热管理

MXT2815 在非常低功耗的条件下，具有令人深刻的速度和性能表现。但其

产生的功耗仍相对高，需考虑热管理。按照可靠性的要求，芯片的温度应不超过

130 C



。也就是说，T_A(环境温度)加上 ADC 的功耗乘以 _JA(连接环境热电阻)不

■泉州瑞丰

34/38 ■

能够超过130 C 。如果环境的温度不超过85 C ，将不会超过上述限制，这一点在

“推荐工作条件”一节中有详细定义。

为方便用户的使用，MXT2815 集成了一个热二极管，以用于温度测量。但

是此二极管并没有被参数化，不能得到此二极管参数的有关信息，也不能够确定

使用该二极管进行温度测量时的准确性。

为了最小化连接处的温度，推荐在 PCB 上增加一个简单的散热器。可以

通过在 PCB 的另一侧增加一处约 2 平方英寸（6.5 平方厘米）面积的铜区域。该

铜区域可以采用镀金或者涂焊料的方式以防止腐蚀。不要采用正方形的覆盖，防

止带来热绝缘效应。热接口连接这些顶层和底层的铜区域，这些热接口作为“热

管子”将热能量从板上器件端的热量转移到板的另一端，可以非常有效地消除热

量。推荐采用热接口的数目为 9 到 16 之间。

热接口应放置在孔径间 1.2mm 的距离内，其直径应在 0.30 到 0.33mm 之间。

这些接口应桶式镀金，以避免焊接灯芯材料在焊接过程中进入到接口内，这些灯

芯材料会使封装外置 PAD 和 PCB 上热阻区之间的焊接失效。这些失效会增大器

件和板上热岛的热电阻，这将会升高器件运行时的温度。

如果希望检测芯片的温度，可在热接口附近的板上散热器上，增加一个温度

传感器。允许在温度传感器和MXT2815芯片的 _JPAD乘以典型功耗间存在温度偏



差的值，其值为 2.81.6  4.5 C 。增加1 C 的附加值，允许芯片到温度传感器的

有

5.5 C 的下降。

2.7 版图和地线

合理的地线和所有信号合理的路径是确保精确转换的基础。不应将模拟和数

字区域的地线平面分割，而应采用一个完整的单端地线平面。

由于数字开关瞬态组成了多数高频率成分，由外壳效应可知，整个地线使用

铜平面会有很少的逻辑集成噪声。整个表面的面积比整个地平面的体积更重要。

在数字电路和敏感模拟电路之间的耦合会使得性能变差，而且看起来很难隔离和

修补，这可以将模拟电路和数字电路完全分离来解决。

高功率数字部分不应该位于或临近任何线性部分或者电源电压线或平面，将

模拟或者混合数字部分作为共有返回电流路径，将会在 ADC 输出为“地”返回

时产生波动，会在转换结构中带来明显的噪声。

90

一般来说，我们假设模拟和数字的底线，应相互交叉

径上得到数字噪声。在非常高频率的系统内，需要避免将模拟线和数字线完全交

90

，以避免在模拟路

叉。输入时钟应该与所有数字和模拟的线相隔离。一般的

交叉，需避免小的

耦合也可能在高频率下带来的问题。若想要实现在高频下的最好性能，可以通过

一条直线路径得到。

模拟输入应同信号路径应同噪声信号之间隔离，以避免将伪信号耦合到输入

端。非常值得注意的是，MXT2815 需要低电平驱动。转换器的输入和地之间通

过许多外在组件（例如滤波电容）相连，需要在模拟地平面上连接一个非常干净

的点。所有的模拟电路（输入放大器，滤波器等）需要与数字部分之间相隔离。

2.8 动态性能

■泉州瑞丰

35/38 ■

MXT2815 经过交流测试，转换器的动态性能是有保证的。为了满足说明书

中的性能指标及减小抖动噪声，驱动时钟输入的时钟源必须具有低的抖动。时钟

频率及电平所允许的抖动范围见 2.3 部分。

应尽量保证 ADC 输入时钟的路径尽量短，为了保证时钟信号的良好，应尽

量保证时钟信号线远离其它信号，并把它作为传输线。其它信号会导致时钟信号

的抖动。如果不做好时钟信号的隔离，时钟信号会在模拟信号路径上引入噪声。

2.9 串行接口使用

MXT2815 可工作在非扩展模式（非串行接口）或扩展模式。表 6 和表 7 分别

描述了引脚 5，6，和 141 在非扩展模式和扩展模式的功能。

2.9.1 非扩展模式工作

非扩展模式工作意味串行接口未被激活，所有控制功能随配置引脚变化而变

化。这些控制功能包括满量程范围、单端输入、差分输入、上电校准延迟、输出

电压、输入耦合（交流或直流）。当引脚 16 为高或低时，芯片被设置为非扩展

模式；相反则让该引脚浮空。表 6 为 MXT2815 在非扩展模式的引脚功能。

表 6 非扩展模式工作（引脚 16 为高或低）

引脚

低

高

浮空

5

减小V_OD

正常V_OD

/

DDR

/

6

输出沿=负

校准延迟变短

减小V_IN

输出沿=正

校准延迟变长

正常V_IN

141

16

非扩展模式引脚 5 即可以为高也可以为低。引脚 16 一定不能浮空。若想了

解更多内容，参见 1.2 正常/扩展模式。非扩展模式引脚 6 可以为高，可以为低，

也可以浮空。引脚 6 为高或低定义输出数据传输沿。具体方式，详见 2.4.3 输出

沿同步。当此引脚浮空时，输出时钟（DCLK）为 DDR 模式（见 1.1.5.3 双倍数

据率）。由于 DCLK 为双沿采数，所以输出沿同步无关。引脚 141 设置校准延

迟。浮空时，此引脚无功能。

表 7 扩展模式工作（引脚 16 浮空）

功能

引脚

5

SCLK（串行时钟）

SDATA（串行数据）

6

141

SCS

（串行接口片选）

2.10 常见错误使用

输入驱动（模拟或数字）超出电源范围为了器件可靠性，不要将输入超过地或

电源 150mV。一旦有输入端超过此限制电压，不仅仅导致器件失效或错误工作，

还会削弱器件的可靠性。对于高速数字电路，过冲电压很普通。控制高速传输线

的阻抗和终结传输线阻抗可以控制过冲。

■泉州瑞丰

36/38 ■

注意不要超过 MXT2815 的输入电压范围，否则会导致转换器错误工作，甚至毁

坏器件。

直流耦合模式下非正确模拟共模电压如 1.1.4 和 2.2 所述，共模输入电压必须控

制在与 V_CMO输出电压 50mV 以内，并且该电压要随着温度的变化跟随 V_CMO

如果共模输入电压与 V_CMO电压超过 50mV，会导致器件性能降低。

。

使用不合适的放大器驱动模拟输入当选择过高频率的放大器驱动 MXT2815 会

导致器件谐波失真增大，使系统性能降低。

改变参考电压源驱动 V_BG引脚如 2.1 部分所述，对于提供的两个满量程范围值，

参考电压可以改变一个。改变这个引脚不会改变满量程的值，但通过将 V_BG连接

到电源上，可将 LVDS 的共模电压从 0.8V 改变到 1.2V。

使用过高电平驱动时钟输入转换器的时钟输入电平不应超过在工作速率表中所

描述的电平，但输入偏置可以改变。

不合适的时钟输入电平如 2.3 部分所述，无效的时钟电平，较差的转换器性能；

过高的电平会引入输入失调。

使用过多抖动的时钟源，使用较长的时钟信号路径，伴有其它信号耦合的时钟

信号这会引起内部采样变化，引起额外的输出噪声，减小信噪比。

■泉州瑞丰

37/38 ■

物理尺寸

■泉州瑞丰

38/38 ■
