FZT853

型号：

FZT853

描述：

SOT223 NPN硅平面高电流[ SOT223 NPN SILICON PLANAR HIGH CURRENT ]

品牌：

DIODES[ DIODES INCORPORATED ]

页数：

3 页

PDF大小：

57 K

下载PDF手册

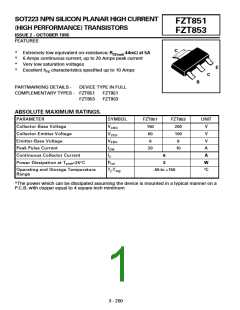

SOT223 NPN SILICON PLANAR HIGH CURRENT
(HIGH PERFORMANCE) TRANSISTORS
FZT851
FZT853
ISSUE 2 - OCTOBER 1995
FEATURES
C
*
*
*
*
Extremely low equivalent on-resistance; RCE(sat) 44mΩ at 5A
6 Amps continuous current, up to 20 Amps peak current
Very low saturation voltages
E
Excellent hFE characteristics specified up to 10 Amps
C
B
PARTMARKING DETAILS -
DEVICE TYPE IN FULL
COMPLEMENTARY TYPES - FZT851
FZT853
FZT951
FZT953
ABSOLUTE MAXIMUM RATINGS.
PARAMETER
SYMBOL
FZT851
150
60
FZT853
200
100
6
UNIT
V
Collector-Base Voltage
VCBO
VCEO
VEBO
ICM
Collector-Emitter Voltage
Emitter-Base Voltage
V
6
V
Peak Pulse Current
20
10
A
Continuous Collector Current
Power Dissipation at Tamb=25°C
IC
6
3
A
Ptot
W
°C
Operating and Storage Temperature
Range
Tj:Tstg
-55 to +150
*The power which can be dissipated assuming the device is mounted in a typical manner on a
P.C.B. with copper equal to 4 square inch minimum
3 - 260
FZT851
ELECTRICAL CHARACTERISTICS (at T
= 25°C unless otherwise stated)
amb
PARAMETER
SYMBOL MIN. TYP.
MAX. UNIT CONDITIONS.
Collector-Base Breakdown
Voltage
V(BR)CBO
V(BR)CER
V(BR)CEO
V(BR)EBO
ICBO
150
150
60
220
220
85
V
V
V
V
IC=100µA
Collector-Emitter
Breakdown Voltage
IC=1µA, RB ≤1kΩ
IC=10mA*
IE=100µA
Collector-Emitter
Breakdown Voltage
Emitter-Base Breakdown
Voltage
6
8
Collector Cut-Off Current
Collector Cut-Off Current
Emitter Cut-Off Current
50
1
nA
µA
VCB=120V
VCB=120V,
Tamb=100°C
ICER
R ≤1kΩ
50
1
nA
µA
VCB=120V
VCB=120V,
Tamb=100°C
IEBO
10
nA
VEB=6V
Collector-Emitter Saturation VCE(sat)
Voltage
50
mV
mV
mV
mV
IC=0.1A, IB=5mA*
IC=1A, IB=50mA*
IC=2A, IB=50mA*
IC=6A, IB=300mA*
100
170
375
Base-Emitter
VBE(sat)
VBE(on)
hFE
1200 mV
IC=6A, IB=300mA*
Saturation Voltage
Base-Emitter
Turn-On Voltage
1150 mV
IC=6A, VCE=1V*
Static Forward
Current Transfer
Ratio
100
100
75
200
200
120
50
IC=10mA, VCE=1V
IC=2A, VCE=1V*
IC=5A, VCE=1V*
IC=10A, VCE=1V*
300
25
Transition
Frequency
fT
130
MHz
IC=100mA, VCE=10V
f=50MHz
Output Capacitance
Switching Times
Cobo
45
pF
VCB=10V, f=1MHz
ton
toff
45
1100
ns
ns
IC=1A, IB1=100mA
IB2=100mA, VCC=10V
*Measured under pulsed conditions. Pulse width=300µs. Duty cycle ≤2%
Spice parameter data is available upon request for this device
3 - 261
FZT851
TYPICAL CHARACTERISTICS
1.6
1.4
1.2
1.0
0.8
0.6
0.4
300
200
100
0.8
IC/IB=10
IC/IB=50
VCE=5V
VCE=1V
0.6
0.4
0.2
0.2
0
0
0.01
100
0.1
1
10
0.01
0.1
1
10
100
IC - Collector Current (Amps)
C
I
Collector Current (Amps)
-
CE(sat)
V
C
v I
hFE v IC
VCE=1V
2.0
2.0
1.5
1.0
0.5
1.5
1.0
0.5
IC/IB=10
IC/IB=50
1
1
0.001
0.01
0.1
10
100
0.001
0.01
0.1
10
100
C
I
Collector Current (Amps)
-
C Collector Current (Amps)
I -
BE(sat)
V
C
v I
BE(on)
V
C
v I
Single Pulse Test Tamb=25 °C
100
10
1
DC
1s
100ms
10ms
1ms
100µs
0.1
0.1
1
10
100
VCE - Collector Voltage (V)
Safe Operating Area
3 - 262
