BZX84C2V7

型号：

BZX84C2V7

描述：

表面贴装硅平面稳压二极管[ Surface Mount Silicon Planar Zener Diodes ]

品牌：

DIOTEC[ DIOTEC SEMICONDUCTOR ]

页数：

2 页

PDF大小：

98 K

下载PDF手册

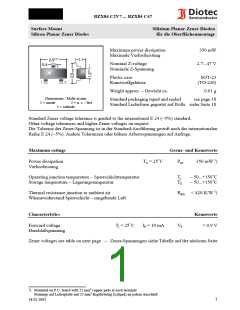

BZX84 C2V7 ... BZX84 C47
Surface Mount
Silizium-Planar-Zener Dioden
für die Oberflächenmontage
Silicon Planar Zener Diodes
Maximum power dissipation
Maximale Verlustleistung
350 mW
Nominal Z-voltage
2.7...47 V
Nominale Z-Spannung
Plastic case
SOT-23
Kunststoffgehäuse
(TO-236)
Weight approx. – Gewicht ca.
0.01 g
Dimensions / Maße in mm
Standard packaging taped and reeled
see page 18
1 = anode
2 = n. c. / frei
Standard Lieferform gegurtet auf Rolle siehe Seite 18
3 = cathode
Standard Zener voltage tolerance is graded to the international E 24 (~5%) standard.
Other voltage tolerances and higher Zener voltages on request.
Die Toleranz der Zener-Spannung ist in der Standard-Ausführung gestuft nach der internationalen
Reihe E 24 (~5%). Andere Toleranzen oder höhere Arbeitsspannungen auf Anfrage.
Maximum ratings
Grenz- und Kennwerte
Power dissipation
Verlustleistung
TA = 25ꢀC
Ptot
350 mW 1)
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
Tj
– 50...+150ꢀC
– 50...+150ꢀC
TS
Thermal resistance junction to ambient air
RthA < 420 K/W 1)
Wärmewiderstand Sperrschicht – umgebende Luft
Characteristics
Kennwerte
Forward voltage
Tj = 25ꢀC
IF = 10 mA
VF
< 0.9 V
Durchlaßspannung
Zener voltages see table on next page – Zener-Spannungen siehe Tabelle auf der nächsten Seite
1
)
Mounted on P.C. board with 25 mm2 copper pads at each terminal
Montage auf Leiterplatte mit 25 mm2 Kupferbelag (Lötpad) an jedem Anschluß
1
18.02.2003
BZX84 C2V7 ... BZX84 C47
Maximum ratings
Grenzwerte
Type
Zener voltage 1)
Dynamic resistance
Inhär. diff. Widerstand
rzj [ꢀ] at f = 1 kHz
Temp. Coeffiz.
Reverse voltage
Sperrspannung
Z-current 2)
Z-Strom 2)
TA = 25ꢀC
Typ
Zener-Spanng. 1)
IZ = 5 mA
of Z-voltage
…der Z-spanng.
ꢁVZ [10-4 /ꢀC]
Vzmin [V] Vzmax
IZ = 5 mA
< 100
< 100
< 95
< 95
< 90
< 90
< 80
< 60
< 40
< 10
< 15
< 15
< 15
< 15
< 20
< 20
< 25
< 30
< 30
< 40
< 45
< 55
< 55
< 70
IZ = 1 mA
< 600
< 600
< 600
< 600
< 600
< 600
< 500
< 480
< 400
< 150
< 80
VR [V] IR [nA]
I
Zmax [mA]
121
109
100
92
BZX84 ...
... C2V7
... C3V0
... C3V3
... C3V6
... C3V9
... C4V3
... C4V7
... C5V1
... C5V6
... C6V2
... C6V8
... C7V5
... C8V2
... C9V1
... C10
2.5
2.8
3.1
3.4
3.7
4.0
4.4
4.8
5.2
5.8
6.4
7.0
7.7
8.5
9.4
2.9
3.2
3.5
3.8
4.1
4.6
5.0
5.4
6.0
6.6
7.2
7.9
8.7
-9...-6
-8...-5
-8...-5
-8...-5
-8…-5
1
1
1
1
1
1
2
2
2
4
4
5
5
20000
10000
5000
5000
3000
3000
4000
2000
1000
3000
2000
1000
700
85
76
70
65
58
53
49
44
40
36
33
30
28
25
22
20
-6…-3
-5…+2
-2…+2
-5…+5
+3…+6
+3…+7
+3…+7
+3…+8
+3…+9
+3…+10
+3…+11
+3…+11
+3…+11
+3…+11
+3…+11
+3…+11
+3…+11
+4…+12
+4…+12
< 80
< 80
9.6
< 100
< 150
< 150
< 150
< 170
< 200
< 200
< 225
< 225
< 250
< 250
6
500
10.6
11.6
12.7
14.1
15.6
17.1
19.1
21.2
23.3
25.6
8
100
... C11
... C12
... C13
... C15
... C16
... C18
... C20
... C22
10.4
11.4
12.4
13.8
15.3
16.8
18.8
20.8
22.8
8
100
8
100
8
100
11
11
13
14
15
17
50
50
50
50
50
50
18
17
15
14
... C24
IZ =
IZ =
2 mA
0.5 mA
... C27
... C30
... C33
... C36
... C39
... C43
... C47
25.1
28
31
34
37
28.9
32
35
38
41
< 80
< 80
< 80
< 300
< 300
< 325
< 350
< 350
< 375
< 375
+4…+12
+4…+12
+4…+12
+4…+12
+4…+12
+4…+12
+4…+12
19
21
23
25
27
30
33
50
50
50
50
50
50
50
12
11
10
9
9
8
< 90
< 130
< 150
<170
40
44
46
50
7
1
2
)
)
Tested with pulses tp = 5 ms – Gemessen mit Impulsen tp = 5 ms
Mounted on P.C. board with 25 mm2 copper pads at each terminal
Montage auf Leiterplatte mit 25 mm2 Kupferbelag (Lötpad) an jedem Anschluß
2
F:\Data\WP\DatBlatt\Einzelblätter\bzx84c2v7-c47.wpd
